УВАГА, НАВЧАЛЬНИЙ ДОСВІД!
З ДОСВІДУ БУДІВНИЦТВА ОЗДОРОВЧИХ БАСЕЙНІВ ДО ШКОЛ І ДИТЯЧИХ ДОШКІЛЬНИХ УСТАНОВ
Доступна вартість прибудови зимових критих плавальних оздоровчих басейнів до будівель шкіл та дитсадків дозволяє розгорнути їхнє будівництво в кожному мікрорайоні столиці. Повнозбірність та простота монтажу забезпечують їх зведення у найкоротші терміни.
Кожен басейн має по одній ванні (розмір ванни басейну для школярів – 11x25 м, глибина – 1,2 – 1,8 м; розмір басейну для дошкільнят – 6x12,5 м, глибина – 0,65 – 0,8 м) та призначений для обслуговування 4 - 5 шкіл або дитсадків свого мікрорайону.
Архітектурно-планувальна схема будівель басейнів розроблена з урахуванням можливості застосування цих проектів для будівництва як окремої будівлі, так і прибудовується до школи або дитсадка. При відвідуванні басейну дітьми з інших шкіл чи дитсадків вхід до нього здійснюється з іншого фасаду.
Основні техніко-економічні дані великопанельних плавальних басейнів-прибудов до школи (шифр І-849 А) та до дитячого садка (шифр І-850 А) такі: пропускна спроможність на день (8 год) - 320 школярів та 200дошкільнят; площа забудови - 1096 м2 та 662 м2; будівельний об'єм будівлі - 8360 м3 та 4767 м3; кошторисна вартість будівлі (будівельно-монтажні роботи, інженерне обладнання, меблі) * - 313,28 та 180,54 тис. руб.
Об'ємно-планувальні та конструктивні параметри будівель басейнів прийняті на основі єдиної системи, розробленої МНІІТЕПом для будівництва масових типів будівель культурно-побутового призначення із застосуванням конструкцій, що випускаються промисловістю ГМПСМ та МГСПО № 2 ГМС, а також Бюро впровадження МНДІТЕПу для будівництва у Москві.
Як несучі конструкції в залах плавальних басейнів прийняті керамзитобетонні пілони з кроком 1,5 м; в блоках допоміжних приміщень — панелі зовнішніх і внутрішніх стін, що несуть, по діючій номенклатурі панельних виробів для будівель навчально-виховного призначення, що випускаються МДСПО № 2 ГМС. Покриття зальних приміщень басейнів запроектовані з плит довжиною 15 і 12 м, кожне ребро яких спирається на окремий пілон.
Перекриття над підвалом зального замі-
* Кошторисна вартість вказана без вартості мереж, благоустрою та «прив'язки» до місця забудови.
щення - з плоских керамзитобетонних суцільних плит, що дозволяють здійснити укладання підлог, що підігріваються, обхідної доріжки басейну.
У залах басейнів встановлено комфортне опалення стін у вигляді опалювальних стін.
панелей висотою 2,0 м, що обігріваються до 38 - 40°С.
Міжповерхові перекриття та покриття допоміжних блоків приміщенні запроектовані із залізобетонних багатопустотних настилів масового виготовлення за номенклатурою КМС-К1.
Як зазначалося вище, при проектуванні басейнів було прийнято рішення повністю від-

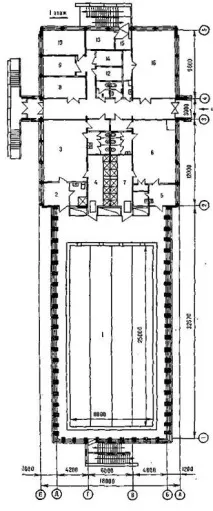

Мал. 1. Басейн-прибудова до школи (Москва,Косинська вул., буд 24): 1- зал з ванною,2- кімната тренера,3- роздягальня для хлопчиків,4- душова для хлопчиків,5- кімната медсестри,6- роздягальня для дівчаток,7- душова для дівчаток,8- гардероб,9 -кімната адміністратора,10- кімната персоналу,11- радіовузол,12- електрощитова,13- хлораторна,14 -госпприміщення,15- склад хлору,16- методичний кабінет. Літера П під стрілкою - перехід (до будівлі школи) з головним входом у басейн
Мал.2. Басейн-прибудова до дитячого дошкільного закладу (Москва, Союзний проспект, буд. 12): 1- зал з ванною, 2 - кімната тренера,3- роздягальня для хлопчиків, 4- кімната персоналу,5- кімната адміністратора,6- хлораторна,7- душова для хлопчиків,8 -радіовузол ,9 -електрощитова,10- вестибюль,11 -кімната медсестри та лаборантська,12- роздягальня для дівчаток,13- душова для дівчаток,14 -прийомна тренера та медсестри,15- методичний кабінет Літера П поруч зі стрілкою вгорі - перехід (до будівлі дитсадка)
здаватися від традиційного використання цегли. Як огороджувальні конструкції застосовані збірні керамзитобетонні панелі промислового виготовлення товщиною 55 см, що забезпечують необхідні експлуатаційні характеристики зовнішніх стін.
Оскільки режим експлуатації залу басейну (високий ступінь вологості, підвищена температура та наявність парів хлору) не дозволяє здійснити безпосереднє оздоблення поверхонь панелей зовнішніх стін будь-якими матеріалами, були прийняті як оздоблення декоративні навісні тонкостінні залізобетонні панелі з рифленоюповерхнею розміром 1,5x4,0 м, оброблені кольоровою керамічною плиткою. Між поверхнею зовнішньої стінової панелі та навісним декоративним елементом передбачений зазор 20 мм, що забезпечує необхідне паровидалення. Фундаменти під будівлю басейнів встановлюються збірні плитні або пальові. Покрівля - суміщена рулонна із застосуванням збірних керамзитобетонних блоків утеплення.
Ванни басейнів - збірно-монолітної конструкції, на відміну від звичайно застосовуваної монолітної. Стіни ванни запроектовані із збірних блоків масового виготовлення із монолітними вставками у місцях пропуску труб комунікацій. Монолітний залізобетон складає 15% загального обсягу конструкцій ванни. Днище ванни - зі збірних залізобетонних плит та ригелів за каталогом ГМПСМ. Гідроізоляція ванни - 5 шарів гідросклополотна, укладеного на праймері шляхом наплаву, що забезпечує повну герметизацію ванни при найкоротших термінах виконання робіт.
Пристрій ванни збірно-монолітної конструкції докорінно змінює процес роботи під час будівництва басейнів: відпадає необхідність у трудомістких мокрих безперервних процесах по укладання монолітного залізобетону ванни.
Конструкція ванни дозволяє істотно зменшити термін її зведення і в кілька разів скоротити трудовитрати. Крім того, роботи з влаштування ванни тепер можуть бути включені до загального графіка монтажу збірного залізобетону всього комплексу будівництва басейну та школи, до якої він прилаштовується.
Проектами передбачено варіант повнозбірної ванни з великих тонкостінних еле-
ментів розміром 3,0x4,0 м, що знаходиться в даний час у стадії впровадження у будівництво.
Повнозбірний басейн із великоблочних елементів у нашій країні створено вперше
Як захистогороджувальних конструкцій залів басейнів, що мають вологий режим експлуатації, в проекті застосована латексна мастика ЛСП-145с, розроблена ВНДІБудполімер. Ця мастика виробляється одним із московських заводів.
Порогидроізоляційний захист піддаються поверхні стін, стель і підлог залів плавальних басейнів і душових. Нанесення складу повністю механізоване та проводиться у найкоротші терміни. Поверхні із зазначеною гідропароізоляцією облицьовуються керамічною плиткою або фарбуються водостійкими фарбами. Застосування зазначеного матеріалу дозволено МОЗ СРСР і є повністю пожежонебезпечним.
Обидві будівлі – прямокутні, з розмірами в плані: шкільний басейн – 58x19 м; басейн для дитячого садка - 27x21 м, одноповерхові, з підвалом.
Висота поверху обслуговуючих приміщень 3,30 м, висота поверху зали басейну 4,50 м (від підлоги до частини перекриття, що виступає). Будинки мають симетричну композицію щодо поздовжньої осі. Планувальна схема басейнів вирішена з урахуванням вимог організації функціонально-технічного та навчально-оздоровчого процесів. При вході розташована група адміністративно-господарських приміщень із туалетними кімнатами, вестибюлем та гардеробом. Група приміщень, призначених безпосередньо для обслуговування дітей, розміщується навколо вестибюля, з якого здійснюються входи в роздягальні (для хлопчиків та дівчаток), які через душові повідомляються безпосередньо з басейном та методичний кабінет.
Кімнати тренера та медсестри, які розташовані при залі, мають безпосередній вихід на обхідну доріжку басейну. Є приміщення для адміністратора, кімната персоналу та інші необхідні інженерно-технічні приміщення, розташовані на першому поверсі та у підвалі. Під частиною будівлі знаходитьсяпідвал (висота його - 3,6 м), у якому розташовані фільтрувальний зал, венткамера, тепловий пункт, склад реагентів.
