Замок дверей ВАЗ-2107

Піднімаємо скло у верхнє положення.

Від'єднуємо від замка тягу вимикача та тягу зовнішньої ручки дверей (Заміна осередку замку ВАЗ-2107).

Шлицевою викруткою акуратно від'єднуємо тягу кнопки вимкнення замка.

Замок можна вийняти з тягою, відвернувши кнопку вимкнення замка.

З торцевого боку дверей хрестоподібною викруткою відчиняємо два гвинти кріплення жолобка.

і трохи опустивши його і вивівши язичок з паза, відсуваємо жолобок у зборі з ущільненням.

Тієї ж викруткою відчиняємо два гвинти кріплення внутрішньої ручки дверей.

і утоплюємо її всередину дверей.

Хрестоподібною викруткою відвертаємо ще три гвинти.

і виймаємо замок із дверей разом із тягою та внутрішньою ручкою.

Відзначивши фломастером положення фіксатора на стійці, ключем «на 10» відвертаємо три болти кріплення

і знімаємо фіксатор дверей разом із регулювальними прокладками.

При встановленні нового фіксатора набір прокладок зберігаємо.

Змащуємо новий замок будь-яким пластичним мастилом, приєднуємо до нього тягу з ручкою і встановлюємо на двері в послідовності, зворотній знімання.

Встановлюємо фіксатор. Якщо зауважень до замку немає, збираємо двері.

Регулювання замку

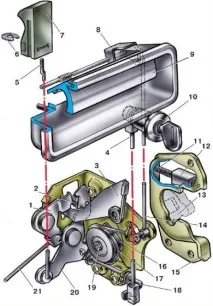

Мал. 10. Замок передніх лівих дверей

Для правильної роботи замка дверей відрегулюйте положення корпусу фіксатора 15 (див.10) замку, попередньо послабивши болти кріплення.

Якщо двері закриваються надто туго, зсуньте фіксатор назовні та затягніть болти. Якщо двері закриваються слабко, фіксатор перемістіть усередину.

Якщо дверцята при зачиненні опускаються — зсуньте фіксатор вгору і, якщо піднімається (провисання у відкритому положенні) зсуньте фіксатор вниз.

Перед налаштуванням замка рекомендується окреслити контур фіксатора на стійці кузова.

Мал. 11. Кріплення внутрішньої ручки приводу замка дверей

Якщо двері погано відмикаються внутрішньою ручкою 2 (див. мал. 11), відрегулюйте положення ручки.

Для цього послабте гвинти кріплення 1 і ручку разом з кронштейном пересуньте в потрібний напрямок.

Після закінчення регулювання загорніть гвинти кріплення.
