Запобіжники, розташування запобіжників Хендай Гьотц
Запобіжники Hyundai Getz служать для того, щоб розривати ланцюг, коли сила струму досягне певного значення, для того, щоб захистити елементи та дроти, які можуть бути пошкоджені надто сильним струмом. Різке збільшення сили струму зазвичай викликане несправністю в ланцюзі, найчастіше коротким замиканням.
Позначення ланцюгів, захищених запобіжниками, вказані на кришці блоку запобіжників.
Перед зняттям запобіжника вимкніть відповідний ланцюг (або запалення), потім дістаньте запобіжник із контактів. Усередині запобіжника має бути видно провід; якщо запобіжник перегорів, провід буде розірваний або розплавлений.

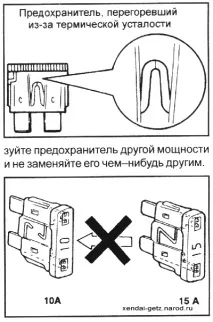

Перегоряння запобіжника може статися з двох причин, які можна встановити шляхом візуальної перевірки знятого запобіжника.
Завжди використовуйте запобіжники необхідної потужності. Ніколи не вико-
Не замінюйте запобіжник більше одного разу, не усунувши джерело несправності. Струм, що захищається запобіжником, вказаний зверху на запобіжнику: зверніть увагу, що запобіжники мають різні кольори для полегшення ідентифікації.
Якщо запобіжник перегорає одразу після заміни, не замінюйте його знову, доки не встановіть, і не усуньте причину несправності. У більшості випадків причиною несправності є коротке замикання, спричинене поганою ізоляцією. Якщо запобіжник захищає кілька ланцюгів, постарайтеся відшукати ланцюг, через який перегоряє запобіжник, включаючи кожен з кіл по черзі (якщо можливо). Завжди майте на автомобілі комплект запасних запобіжників різної потужності. Вони мають бути закріплені біля основи блоку запобіжників.
Розташування запобіжників під капотом
Монтажний блок, розміщений у моторному відсіку: 1 - реле вентилятора обігрівача салону Е 51; 2 - місце під реле включення вентилятора системи охолодження двигуна великої швидкості Е 44; 3 - реле включення вентилятора системи охолодження двигуна малої швидкості Е 43; 4 – реле стартера Е 41; 5 - місце під реле кондиціонера Е 50; 6 - реле звукового сигналу Е45; 7 - реле паливного насоса Е49; 8-13 - плавкі вставки та запобіжники"; 14 - місце під реле охоронної сигналізації Е 47; 15-27 - плавкі вставки та запобіжники; 28 - пінцет для заміни запобіжників; 29 - сполучний роз'єм Е 55; 30 - реле живлення електронної системи управління двигуном Е 42
Докладніше положення та призначення кожного запобіжника показано тут
Монтажний блок, розміщений у салоні автомобіля: 1-29 - плавкі вставки та запобіжники; 30 - пінцет для заміни запобіжників; 31 - запасні запобіжники
