3.1. Розмітка

Загальновідомо, що конструкторська думка, як втілитись у матеріалі, спочатку реалізується на папері - в ескізах, малюнках, схемах, кресленнях. За цими своєрідними наочними посібниками потім створюються предмети, речі, вироби, споруди заданих розмірів, форм. При цьому, як правило, не потрібно проводити прямого перенесення (позначення) цих розмірів та форм на матеріал виготовлення.

Однак у деяких випадках таке перенесення просто необхідне. Так, швачка не почне крою, не перенісши (не позначивши) на тканину весь малюнок моделі майбутнього виробу. Слюсар-верстатник не приступить до обробки, наприклад, направляючих станини (основи) токарного верстата, не виконавши прямо на заготівлі відповідної розмітки - чіткого позначення контурів оброблюваних площин і товщин металу, що знімається.

У ювелірній справі при ручному виготовленні прикрас операцією розмітки називається процес прямого, пропорційного перенесення малюнка майбутнього виробу або окремої його деталі на матеріал. Ніколи не слід забувати, що правильно виконана операція розмітки має винятково важливе значення для подальшої обробки та отримання на фініші виробу високої якості. Адже найменші неточності, похибки в розмітці можуть призвести до спотворення окремих, часто досить складних елементів малюнка, порушення цілісності форми і змісту всього задуму.

Щоправда, у наші дні, коли в ювелірну справу вторглася механічна праця, значення операції розмітки значно зменшилося, особливо з впровадженням таких технологічних процесів, як штампування та лиття. Штамповані та литі заготівлі деталей та виробів, надходячи на стіл ювеліра-монтувальника, вже мають розміри та, головне, форми, дуже близькі до заданих, тому немає необхідності на них що-небудьпозначати, розмічати. Завдання ювеліра-монтувальника - підправити, доопрацювати ці заготовки, довести точність їх форм та розмірів до необхідної, а потім зібрати, змонтувати в єдине ціле.

Для виконання розмітки необхідні наступні інструменти та пристосування: рисунок, розмічальний циркуль, масштабна лінійка, штангенциркуль, ножиці, молоток, кернер, розмічувальна плита. Процес розмітки умовно можна розділити на три стадії: підготовку зразка виробу, що створюється, підготовку матеріалу для виготовлення, власне розмітку.

Підготовка створюваного зразка виробу полягає в ретельному його промальовуванні на кальці або папері. Матеріал для виготовлення (заготівля) перед проведенням розмітки має бути відпалений - на рівномірно окисленій темній поверхні розмітні ризики будуть більш помітними; на заготівлі не повинно бути жодних вад (тріщин, раковин, вм'ятин). Безпосередньо розмітка може бути здійснена декількома способами: кресленням малюнка із застосуванням правил побудови геометричних фігур (рис. 3.1), перенесенням малюнка з кальки на заготівлю за допомогою воску, копіювального паперу, фарби шляхом виколювання.

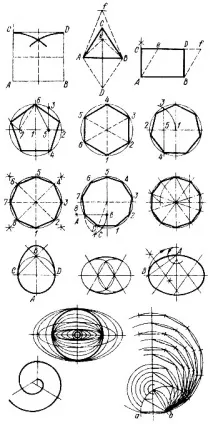

Мал. 3.1. Розмітка шляхом побудови геометричних фігур

Викреслення малюнкаіз застосуванням правил розподілу прямих і кіл, побудови ряду геометричних фігур (трикутника, квадрата, ромба, п'ятикутника, овалу, еліпса) - процес досить копіткий, що вимагає наявності спеціальної розмічальної плити, а також значних витрат часу, у зв'язку з чим практично застосовується рідко. Розподіл кола на частини можна зробити також за допомогою готових, вивірених тривалим досвідом роботи методів обчислення (табл. 3.1).

Кількість частин	Число, що множиться на радіус
3	1,7321
4	1,4142
5	1,1756
6	1,0000
7	0,8778
8	0,7654
9	0,6840
10	0,6180
11	0,5635
12	0,5176
13	0,4786
14	0,4450
15	0,4158
16	0,3902
17	0,3676
18	0,3473
19	0,3292
20	0,3129
21	0,2980
22	0,2845
23	0,2723
24	0,2611
25	0,2507
26	0,2411
27	0,2321
28	0,2240
29	0,2162
30	0,2091

Перенесення малюнка на заготівлю за допомогою воскуздійснюють наступним чином:

малюнок виробу м'яким гостро відточеним олівцем зображують на кальці;

заготівлю протирають сухим порошком пемзи; на неї наносять невелику кількість воску; потім прогрівають для розплавлення воску з метою покриття поверхні заготовки тонкою восковою плівкою, після чого заготовку охолоджують до застигання воску;

кальку з малюнком (олівцевими лініями вниз) укладають на воскову плівку; утримуючи кальку в такому положенні, прогладжують її звичайною праскою або будь-яким іншим предметом з гладкою поверхнею, після чого кальку прибирають - на восковій плівці повинен залишитися малюнок;

кресленням, слідуючи строго зображенню, прорізають (процарапують) малюнок на заготівлі (металі);

заготівлю (метал) нагрівають до розплавлення воску, м'якою тканиною віск видаляють.

Перенесення малюнка на заготівлю за допомогою копіювального паперувиконують у такій послідовності:

заготівлю протирають сухим порошком пемзи; копіювальний папір блискучою (жирною) стороною вниз укладають на заготівлю;

кальку із зображеним на ній малюнком укладають зворотною (чистою) стороною вниз на копіювальний папір і утримують у такому положенні доти, доки жорстким олівцем повністю не промальовують малюнок;

кальку та копіювальний папір видаляють, отримане на поверхні заготівлі (металу) зображення малюнка прорізують кресленням;

залишки слідів копіювального паперу слід змити.

Перенесення малюнка на заготівлю за допомогою спеціального складу фарбискладається з кількох операцій:

змішують одну частину рідкого шелаку, три частини спирту та достатню кількість метолу - сірчанокислої солі параметиламінофенолу;

одержаним розчином густого фіолетового кольору покривають поверхню заготовки, дають просохнути;

кальку з малюнком зворотною (чистою) стороною вниз укладають на фарбу, що просохла;

малюнком прорізають на металі візерунок, залишки розчину видаляють.

Перенесення малюнка на заготівлю шляхом виколювання, включає ряд операцій: поверхню заготовки протирають сухим порошком; потім заготовку покривають тонким шаром клею, а кальку зворотним (чистим) боком вниз наклеюють на поверхню заготовки;

кернером або креслилкою, слідуючи строго за зображенням малюнка, на металі (через кальку) на близькій відстані один від одного вибивають (виколюють) точки;

кальку та клей видаляють зза допомогою теплої води;

кресленням, подряпуючи (прорізаючи) метал, з'єднують усі крапки - отримують необхідний малюнок (візерунок).
