7.2. Зняття та встановлення ременя ГРМ двигуна F8Q.
Зняття

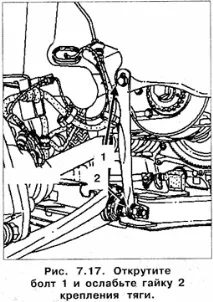

1. Встановіть автомобіль на підйомник. 2. Від'єднайте негативний дріт від батареї. 3, Зніміть передні колеса, підкрильники, капот. 4. Відкрутіть болт1 і послабте гайку2 кріплення тяги (рис. 7.17).
5. Зніміть ремінь приводу допоміжного обладнання та захист двигуна. 6. Відкрутіть один болт кріплення опори двигуна та послабте інший. 7. Встановіть витяг Мот. 1453 р. на двигун (рис. 7.11). 8. Зніміть кришки опор двигуна. 9. Зніміть шків колінчастого валу, заблокувавши маховик викруткою. 10. Вийміть пробку з отвору для встановлення ВМТ (рис. 7.18).
11. Вкрутіть болт кріплення шківа колінчастого валу з втулкою3 (рис.7.19).

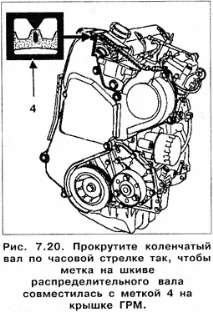

Перевірка моменту упорскування палива 12. Прокрутіть колінчастий вал за годинниковою стрілкою так, щоб мітка на шківі розподільчого валу поєдналася з міткою4 на кришці ГРМ (рис. 7.20). Як тільки мітки суміщаться, вставте блокувальний палець в отвір для встановлення ВМТ і прокрутіть колінчастий вал так, щоб він уперся об палець.
13. Зніміть кришку ГРМ. 14, За допомогою олівця нанесіть мітку на внутрішній стороні кришки ГРМ навпроти мітки на шківі розподільчого валу. 15. Відкрутіть гайку5, зніміть натяжний ролик та ремінь ГРМ (рис. 7.21).
16. Викрутіть обидва болти6, болти7 кріплення опори проміжного ролика і зніміть сам проміжний ролик (рис. 7.22). Відчепіть паливопроводи від фіксаторів8 на внутрішній стороні кришки ГРМ. Відкрутіть болт9 кріплення паливопроводів.
Установка
17. Встановіть проміжний ролик і закрутіть болти6 його кріплення (рис. 7.23).Встановіть натяжний ролик, закрутивши гвинт10.
18. Встановіть ремінь ГРМ, поєднавши мітки на шківах розподільчого валу, паливного насоса високого тиску та колінчастого валу (рис. 7.24).
19. Введіть натяжний ролик у контакт із ременем ГРМ шляхом затягування болта11 на внутрішній стороні кришки ГРМ (рис. 7.23). 20. Вийміть блокувальний палець установки ВМТ, 21. Встановіть пристрій Моt. 1543 для попередньої натяжки ременя ГРМ з втулкою12 на шків13 (рис. 7.25).
22. Додайте попередній момент у точці14 за допомогою пристосування Моt. 1543 і відрегулюйте його на позначці 11 Нм (рис. 7.26).
23. Зніміть пристрій Моt. 1543 та встановіть датчик пристроїв Моt. 1505 або Моt. 1715 у точці14. 24. Натягніть ремінь ГРМ до рекомендованого значення 68±3 Гц шляхом обертання болта11. 25. Затягніть гайку кріплення натяжного ролика з моментом 10 Нм. 26. Прокрутіть колінчастий вал на два обороти у напрямку його обертання. 27. Знову встановіть блокувальний палець установки ВМТ. 28. Встановіть момент упорскування палива за настановними точками. 29. Вийміть блокувальний палець установки ВМТ. 30. Встановіть пристрій Моt. 1543 для попередньої натяжки ременя ГРМ з втулкою 12 на шків13 (рис. 7.25). 31. Додайте попередній момент у точці14 за допомогою пристосування Моt. 1543 і відрегулюйте його на позначці 11 Нм. 32, Зніміть пристрій Моt. 1543 та встановіть датчик пристроїв Моt. 1505 або Моt. 1715 у точці14. 33. Переконайтеся, що значення натягу ременя ГРМ 61±5 Гц досягнуто, якщо ні, відрегулюйте його знову. 34. Затягніть гайкукріплення натяжного ролика з моментом 50 Нм. 35. Встановіть кришку ГРМ. 36. Встановіть шків колінчастого валу. 37. Далі установка проводиться у порядку, зворотному зняттю.
