Блок пластин-індикаторів швидкості корозії БПІ-2

* На вимогу замовника довжина і переріз провідників можуть бути змінені.

КОНСТРУКЦІЯ

блок

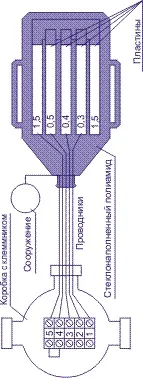

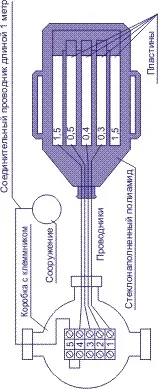

 БПІ-2 складається з трьох пластин шириною 2 мм та товщиною 0,3 мм, 0,4 мм та 0,5 мм, з'єднаних із загальною пластиною товщиною 1,5 мм (рис.1). До кожної із пластин приєднаний контрольний провідник. Корпус блоку виконаний із склонаповненого поліаміду. За призначенням з урахуванням особливостей застосування випускаються блоки різних модифікацій, наведених у таблиці:

пластин-індикаторів

блок

швидкості

ПРИНЦИП РОБОТИ  Контроль небезпеки корозії та ефективності електрохімічного захисту здійснюється шляхом вимірювання електричного опору між виведенням провідника, підключеного до однієї з контрольних пластин блоку, щодо провідника, підключеного до загальної пластини. Вимірювання починають із пластини № 1 товщиною 0,3 мм. Встановлюють перемикач виміру опору в діапазоні 0-200 Ом. Виробляють відлік значення опору за шкалою приладу; значення опору більше 10 Ом свідчить про те, що пластина завтовшки 0,3 мм зруйнована, аналогічні вимірювання проводять на пластинах завтовшки 0,4 і 0,5 мм. Якщо зруйнована пластина товщиною 0,4 мм, вимірювання продовжують на пластині товщиною 0,5 мм. Вимірювання починають у день встановлення БПІ-2. На трубопроводах без ЕХЗ вимірювання проводять один раз на 6 місяців до руйнування першої пластини і далі з періодичністю 1 раз на 2 місяці. Вимірювання проводять не рідше 1 разу на 6 місяців після включення ЕХЗ. Оцінку порядку величини швидкості загальної корозії (К) після фіксації корозійного руйнування пластини-індикатора проводять за формулою: К=365 δ/t (мм/рік), де δ - товщина пластини, мм; t - кількість діб від моменту встановлення блоку індикатора до першої фіксаціїруйнування індикатора, добу. При спрацьовуванні більше однієї пластини до розрахунку приймається товщина δ пластини, що має велику товщину.

ПОРЯДОК ВСТАНОВЛЕННЯ ТА ПІДКЛЮЧЕННЯ
