Бойлер непрямого нагріву своїми руками

Ситуації, в яких не обійтися без додаткового нагрівача води, бувають досить часто - це може бути приватний будинок або дача, де просто немає централізованого гарячого водопостачання, або в багатоквартирних будинках, де його нерідко відключають. Якщо набридло бігати з відрами і каструльками від кухні до ванної, можна спробувати зробити бойлер непрямого нагріву своїми руками.

Такий бойлер буває двох видів - нагрівається за допомогою теплоносія від системи опалення та дров'яної.

Принцип роботи бойлера, що нагрівається від системи опалення

Цей варіант ідеально підходить для багатоквартирного будинку, але використовувати його можна лише без зайвих витрат лише під час опалювального сезону. Для періоду, коли центральне опалення відключено, можна передбачити електричний ТЕН. У цьому випадку доведеться більше заплатити за електроенергію, але включати нагрівання можна в міру необхідності.

Принципова схема роботи водонагрівача непрямого нагріву

Таку саму систему можна влаштувати й у приватному будинку, якщо у ньому встановлено автономне опалення котла.

Конструкція та матеріали

Бойлер цього виду складається із ємності, яка може мати будь-який об'єм. Її краще виготовити з нержавіючого матеріалу, так він прослужить більш тривалий термін, і підігріта вода завжди буде чистою. Для ємності бойлера зазвичай використовують бочку, новий газовий балон або роблять бак на замовлення.

Всередині ємності встановлюється труба, скручена у вигляді змійовика, по ній і циркулюватиме теплоносій. Як труба добре використовувати мідь або латунь - метали з хорошою тепловіддачею. Втім, як варіант, можливо, вибрати для цієї мети і металопластиковутрубу невеликого діаметру.
Щоб виготовити акуратний змійовик, довгу трубку (порядку 15 метрів) накручують на іншу трубу більшого діаметру, на дерев'яну рівну колоду або на інший циліндричний предмет.

Кількість витків на змійовику залежить від форми та висоти ємності, але чим довша труба, закручена в змійовик, тим швидше можна буде отримати підігріту воду.
Кінці труби виводяться з бака у різних місцях. Зверху ємності розташовують патрубок, який потраплятиме теплоносій із системи опалення. Пройшовши через змійовик, він повертається в опалювальний контур через інший патрубок, розташований у нижній частині бака.
У баку влаштовується два отвори: для заповнення його холодною водою та для забору підігрітою. Перше влаштовується знизу бака, а друге зверху, звідки гаряча вода розлучається у потрібні точки: душ або кухонний кран.

На схемах добре можна розглянути підключення та циркуляцію води та теплоносія системи опалення.

Іншим варіантом може стати бойлер того ж типу, але без змійовика. Для нього знадобиться дві ємності – великого та компактного розміру. Невелика ємність встановлюється в середині величезного бака, вона і буде виконувати роль теплообмінника. Теплоносій не циркулюватиме трубками – він проходить через внутрішню компактну ємність. Принципи роботи та проведення труб для циркуляції води, що підігрівається, ідентичні першому варіанту.

Потрібно сказати, що принцип пристрою такого приладу досить простий, тому, спираючись на нього, можна винайти і конструкцію конструкцію водонагрівач непрямого типу.

За бажання можна оснастити бойлер ТЕНом

У цих варіантах бойлера можливе також використання електричного ТЕНу,який вбудовується у ємність знизу. Тому краще, якщо бойлер буде підвішено на стіну за допомогою кронштейнів. Також можна встановити корпус на високі ніжки, які нескладно зробити із куточка чи арматури. ТЕН, по суті, є тим же кип'ятильником, тільки потрібно правильно підібрати його потужність – вона залежатиме від об'єму бойлера. Цей нагрівальний елемент можна придбати у спеціалізованому магазині.

Схема бойлера непрямого нагріву з ТЕНом

Складання водонагрівача

Складання бойлера відбувається після підготовки всіх комплектуючих:

У баку просвердлюються отвори: для крана заповнення водою, входу та виходу теплоносія. Якщо вирішено встановити ТЕН, то знизу також влаштовується отвір.

Далі, в ємність встановлюється змійовик, трубки проводяться в отвори за допомогою спеціальних перехідників, які бажано вварити в корпус бойлера. Можливі й інші варіанти, але головне, щоб отвори були закриті герметично.
На дно приварюються ніжки (якщо вони передбачені).
Встановлюється ТЕН, якщо це було заплановано.
Потім змійовик підключається до контуру опалювальної системи згідно зі схемою.
Приєднуються труба для надходження холодної води та кран для відбору підігрітої води. Можна відразу зробити розведення в крапки водорозбору - в кухонне приміщення та ванну кімнату.

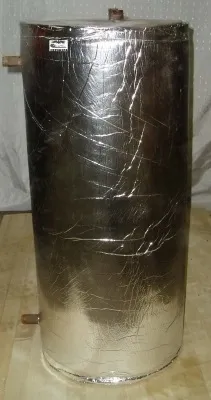

Щоб вода тривалий час зберігала тепло, виробляють теплоізоляцію ємності. Для неї використовують фольговану мінеральну вату чи монтажну піну. Корпус бойлера повністю необхідно одягнути в теплоізоляційний матеріал - від цього буде залежати ККД приладу. Щоб утеплювач виглядав акуратно, можна зверху розташувати кожух з тонкого листового металу (наприклад, оцинковки)- вийде щось подібне до сендвіч-труби. Візуальний приклад – на першій картинці статті.

Принцип роботи бойлера на дровах

Іншим видом водонагрівача непрямого нагріву є титан на дровах, який вимагатиме лише витрат на створення запасу твердого палива. Такий бойлер має конструкцію самовару та працює автономно від усіх джерел енергопостачання, тому ідеальний для влаштування в приватному будинку.

Принцип роботи бойлера-титану

Щоб збудувати подібний прилад, необхідно в першу чергу влаштувати піч, яка і нагріватиме воду всередині бака. Такий бойлер може мати круглий або квадратний бак, і він може встановлюватися як на невелику піч, складену з цегли, так і на піч за типом буржуйки, звареної з відрізка металевої труби досить великого діаметру.

Другий варіант складніший через те, що доведеться з труби вирізати ділянки металу для влаштування в цих місцях дверцят топки і піддувала. Крім цього, за допомогою зварювання усередині труби потрібно зміцнити кронштейни для укладання колосника. Дно та верх труби-пічки заварюється цілісними листами металу. У верхній частині влаштовується круглий отвір, у нього вварюється димохідна труба, яка проходитиме безпосередньо через ємність з водою і нагріватиме її до потрібної температури.

Бак також має бути приварений до кришки печі.

Якщо піч вирішено скласти із цегли, бак бойлера може бути і круглий, і квадратний. Пекти зверху перекривається металевою панеллю, в якій також вварена димовідвідна труба. Далі ємність без дна (водяний бак) приварюється герметично до верхньої металевої площини печі.

Димар, пройшовши через водяну ємність, виводиться надвір.

У баку маєбути вварено два або три патрубки з вентилями: для надходження води, для виходу на кран змішувача та на душ.

Вода може надходити в бойлер як із магістралі, так і заливатись вручну. Крім цього, вище бойлера можна встановити накопичувальний бак для води, з якого вода може надходити в нагрівальну ємність.

Якщо такий водонагрівач встановити у ванній кімнаті, він не тільки дасть гарячу воду, але й обігріє приміщення.

Усім, хто користувався газовими колонками або проточними нагрівачами, що працюють від електромережі, знайома ситуація, що коли відкривається кран, доводиться чекати деякий час, щоб пішла гаряча вода. При встановленні водонагрівача непрямого нагріву цей фактор повністю виключається - відкриваючи кран, можна відразу ж отримати підігріту воду.

У порівнянні з водонагрівачами, що працюють на газі або від електрики, цей вид бойлера допоможе заощадити на енергоносіях.

Відео - цікавий варіант саморобного бойлера непрямого нагріву

Готовий бойлер можна придбати в магазині і тоді залишиться тільки встановити його на підготовлене місце. Однак вартість його досить велика. Якщо є навички роботи з необхідними для виготовлення інструментами, то, придбавши потрібний матеріал, можна зробити водонагрівач самостійно, заощадивши пристойну суму.
