Chery Tiggo 2005 року. Перевірка та заміна датчиків системи керування двигуном - частина 2
Датчик положення колінчастого валу встановлений на картері зчеплення.
Вам знадобиться ключ «на 10».
1. Від'єднайте кабель від клеми мінус акумулятора.
2. Роз'єднайте колодку джгута проводів датчика.
3. Викрутіть болт кріплення датчика та зніміть датчик із картера зчеплення.
4. Встановіть датчик положення колінчастого валу у зворотному порядку.
Датчик масової витрати повітря (ДМРВ) розташований між повітряним фільтром і повітропідводним рукавом.
Сигнал датчика є напругою постійного струму, значення якого залежить від кількості повітря, що проходить через датчик.
У ДМРВ вбудований датчик температури повітря, чутливим елементом якого є термістор з негативним температурним коефіцієнтом: електричний опір датчика зменшується з підвищенням температури. За інформацією про температуру повітря від датчика контролер регулює кількість палива, що впорскується.
У датчика температури повітря, що всмоктується, перевіряють опір на висновках при різних температурних режимах.
Вам знадобляться: викрутка з хрестоподібним лезом, тестер, термометр, пасатижі. 1. Вимкніть запалювання.
2. Стисніть пружинний фіксатор і від'єднайте від датчика колодку джгута проводів.
3. Підключіть тестер у режимі вольтметра до виводів колодки джгута проводів, увімкніть запалення та виміряйте напругу живлення датчика. Воно має становити (5,0±0,2).
ТаблицяДані для перевірки датчика температури повітря на впускі
Температура повітря, °С
4,5—7,5
2,0—3,0
0,7—1,6
0,2—0,4
4. Підключіть тестер у режимі омметра до виводів датчика та виміряйте його опір. Виміряйте термометром поточну температуру повітря та порівняйте отримані значення з даними табл. 10.5.
5. При відхиленні опору від норми замініть датчик, вивернувши два гвинти його кріплення.

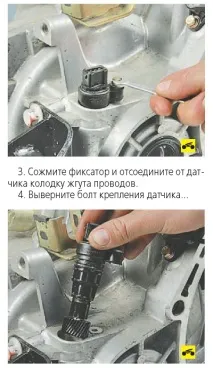

Датчик швидкості автомобілявстановлений на картері коробки передач.
1. Від'єднайте кабель від клеми мінус акумулятора.
2. Зніміть повітряний фільтр (див. «Зняття та встановлення повітряного фільтра», стор. 121).
5. . та зніміть датчик швидкості з автомобіля.
6. Зніміть гумове кільце ущільнювача. Сильно обжате, що втратило еластичність або надірване кільце замініть новим.
7. Встановіть датчик швидкості у порядку, зворотному зняття.
Датчик детонаціїкріпиться до блоку циліндрів двигуна.
1. Від'єднайте кабель від клеми мінус акумулятора.
2. Зніміть впускний колектор (див. «Заміна прокладання впускного колектора», стор. 89).
3. Від'єднайте від джгута проводів датчика колодку джгута проводів системи керування двигуном, викрутіть гвинт кріплення датчика.
4. . та зніміть датчик детонації.
5. Встановіть датчик детонації у зворотному порядку.
