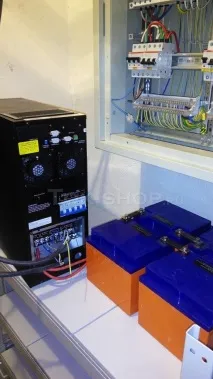

ДБЖ для аварійного освітлення
Завдання: забезпечити безперебійне харчування аварійного освітлення у будівлі московської школи, навантаження 4.5кВт час автономії 1 год.
Щит аварійного освітлення на нашому об'єкті трифазний, проте споживачі – пожежні лампи та сигналізація – однофазні. З метою оптимізації бюджету в проект нашим інженером було закладено ДБЖ з трифазним входом та однофазним виходом – Delta EH10k потужністю 10кВа. Для вирішення задачі автономії необхідні 20шт. акумуляторів по 40Ач - Delta HR 12-40.
Складання батарейного стелажу
Підключення ДБЖ до щита освітлення
ДБЖ 3в1 Delta EH10K
Читайте також:
Сергій Леднєв
Керівник комплексних проектів зі стабільного та безперебійного електроживлення. [email protected]
Вітаю! Мені потрібно запитати від ДБЖ сервер невеликої потужності, щит аварійного освітлення номінальною потужністю 0,75 кВт, три холодильники та газовий котел. ЩАО трифазний, всі інші споживачі однофазні, Який ДБЖ порадите обрати? Чи доцільною є установка кількох ДБЖ у фінансовому плані. Заздалегідь дякую!
Вітаю! Дякую за питання. 1) Ваше навантаження приблизно: - Сервер - 400Вт - ЩАО - 750Вт - Холодильники по 150Вт * 3 (Пуск близько 600Вт) - Газовий котел - 150Вт 1750Вт і по пуску приблизно 3100Вт - це ДБЖ потужністю 6кВ під зовнішні АКБ, або інвертор потужністю 3-5кВт. Для розрахунків АКБ потрібно знати час автономії. 2) ЩАО - трифазний, але з таким навантаженням цілком допустимо переробити його на однофазну схему - це робиться елементарно. ДБЖ 3в3 або 3в1 помітно дорожче однофазних. 3) Як показує практика, один ДБЖ більшої потужності вигідніший від кількох малої.
Це в школі оптимальний варіант використатиДБЖ (якщо генератор, то де зберігати паливо, газовідведення, шум і т.д.), а для приватних будинків, як я зрозумів з питання оптимальним варіантом, варто розглянути дизель генератор з багатьох причин.
Існує безліч критеріїв вибору системи безперебійного живлення. Під певні завдання найкраще підходить генератор, під інші ДБЖ/інвертор. Часто оптимально використовувати їх у зв'язці. Потрібно розглядати кожний випадок окремо. Що стосується заміського будинку – для автоматизації генератора потрібен АВР і спеціальні умови установки електростанції + шум + обслуговування + низька якість сигналу + невисока надійність, система на базі інвертора цих проблем не має, але вона коштує дорожче.
