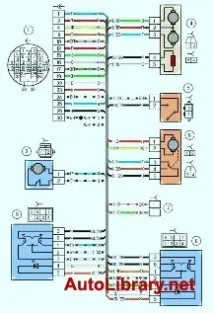

Принципова електрична схема автомобіля ВАЗ 2123

Принципова електрична схема автомобіля ВАЗ 2123

Схема електричних з'єднань джгута панелі приладів автомобіля ВАЗ 2123
А1,А2- точки заземлення джгута панелі приладів; Х1, Х2 – колодки джгута панелі приладів до комбінації приладів;Ш1-Ш2- колодки джгута панелі приладів до відповідних роз'ємів Ш1-Ш5 монтажного блоку.

Схема електричних з'єднань джгута переднього автомобіля ВАЗ 2123
А1,А2,А3,А4- точка заземлення джгута переднього.

Схема електричних з'єднань джгута заднього автомобіля ВАЗ 2123
А1,А2,А3- точки заземлення джгута заднього; А4 – точка заземлення джгута ФОНЗ.

Схема електричних з'єднань джгута лівих дверей автомобіля ВАЗ 2123

Схема електричних з'єднань джгута правих дверей автомобіля ВАЗ 2123

Схема електричних з'єднань джгута заднього додаткового автомобіля
А1- точка заземлення джгута заднього додаткового.
