GPS-модуль GYGPSV5-NEO на чіпі NEO-M8N з активною керамічною антеною

У процесі розвитку мого GPS-логгера, був отриманий новий модуль - GYGPSV5-NEO - з підтримкою GLONASS, причому одночасно з GPS. Модуль побудований на чіпі NEO-M8N; кажуть, що NEO-7дозволяють визначати положення лише з GPSаботільки з GLONASS, і потрібно між ними перемикатися - наш же модуль визначаєодночасно.

Посилка прийшла в чорному пакеті із захистом від падінь у вигляді декількох шарів утеплювача:

GPS-модуль на чіпі NEO-M8N з активною антеною був упакований у пакетик зі штрих-кодом:

У комплект також входить кабель, довжиною 20см, вставляється він у роз'єм, піни якого продубльовані на звороті плати, що дозволяє до них підпаятися і не курочити ні кабель, ні роз'єми (але потрібно буде віддерти антену):

Розмірами (33мм x 33.5мм) даний модуль перевищує минулий GY-NEO6MV2, з цього огляду:

На поверхні антени наклейок немає, є якісь два прорізи і не по колу пропаєне з'єднання (пайка переривається саме з боку прорізів, може, це якась хитра китайська задумка?):

Приклеєна до зворотного боку плати товстим, близько півтора міліметра, двостороннім скотчем, відривається поворотів:

Екран антени кріпиться до плати не в чотирьох, як у минулому модулі, а в двох місцях - відпоювати зручніше:

На сторінці опису товару є принципова схема, «на борту» є мікросхема з маркуванням «A983 2420» - це цифровий компас, його висновківSDAтаSCLвідповідає окрема пара клем на роз'ємі та проводків білого та синього кольорів:

Напруга на вбудованій «батарейці» при підключеному живленні становить 3.1В, без - 2.8В.

Даниймодуль спроектований для любителів квадракоптерів, як у цьому огляді, я ж планую використовувати його для запису треку, сподіваючись на швидкий старт і більш точне визначення місця розташування. Гойдаємо потрібний софт звідси - www.u-blox.com/en/evaluation-software-and-tools - я скачавu-center Windows, як з ним працювати, я описував у попередньому огляді, підключаємо модуль до комп'ютера через USB-to-TTL або будь-яким зручним способом по послідовному потру і дивимося, що пише нам модуль:

Це в приміщенні, як він ловить супутники просто неба, буде трохи нижче за текстом. Для зручності роботи з NMEA, я вибравдля виведення данихтільки цей протокол на вкладці UBX>CFG>PRT. Потрібно бути дуже обережним іневідключити UBX на введення, щоб не втратити можливість роботи з пристроєм із програми з цього бінарного протоколу!

За гарною погодою, з балкона другого поверху знайшло кілька супутників:

В принципі, на цьому можна закруглюватись, але я вирішив перепрошити модуль. "З коробки" при ініціалізації виводиться така інформація:

Після оновлення прошивки така:

Прошивку завантажував з офіційного сайту -u-blox 8/M8 Firmware v 3.01для Standard Precision GNSS: www.u-blox.com/sites/default/files/GNSS-FW3. 01_ReleaseNotes_%28UBX-16000319%29_Public.pdf www.u-blox.com/sites/default/files/UBX_M8_301_SPG.911f2b77b649eb90f4be14ce56717b49.bin ти її , видаючи повідомлення, що натякає, що пристрій не оригінальний. Однак, завантажений за посиланням із цієї статті uCenter v8.20, відпрацював на «Ура»:

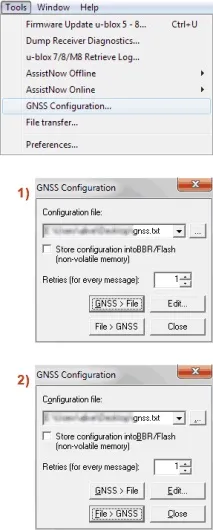

Також, про всяк випадок, перед прошивкою зберіг (1) конфіг, а потім завантажив його (2):Чомусь після перепрошивкидеякі опції не зберігалися, наприклад ставлю галочки в UBX CFG ANT, натискаю [Send] - галочки скидаються. Вищезгадане відновлення конфігу з файлу допомогло!

Зібрав, засунув у бардачок, розташований на рамі велосипеда і поїхав на базар - записувати трек початок аж через 7км після тривалої зупинки на базарі! (Можливо, тому що в налаштуваннях GPS-модуля UBX>CFG>NAV5 було обрано режим пішохода?).

Траєкторія не дуже, принаймні, в деяких мобільних телефонах краще (візуалізовано через сайт www.gpsvisualizer.com/):

А щоб візуалізувати NMEA-файл черезuCenter, потрібно спочатку записати невеликий ubx-файлик, потім додати до нього NMEA-рядки зі свого:

При хорошому харчуванні навіть з балкона «одразу» ловить багато супутників:

Проїхав 17 км — результатом задоволений: трек пише дуже точно, я сказав би, з точністю до 2 метрів. Так, рух дорогою на відкритій місцевості:

Місто між домами:

у uCenter така картина по супутниках:

Dynamic modelв налаштуваннях UBX & CFG & NAV5 встановлена ​​як Automotive - тобто, я як би автомобіль; вибрано на може, може це теж вплинуло на точність.

Також варто нагадати про вбудований цифровий компас, відсутність корпусу у даного товару, і згадати про наявність додаткових майданчиків для припаювання антени.

---
