Інклінометр

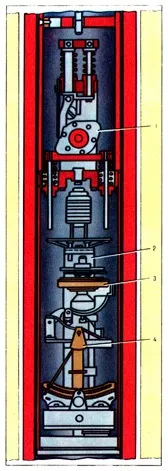

За методами вимірів інклінометри поділяються на дві групи: безпосередніх вимірів, що ґрунтуються на дії сили тяжіння, геомагнітного поля, гіроскопічного ефекту або на застосуванні телезондування; непрямих вимірів — на використанні методів орієнтування з поверхні, сейсмічних, радіолокаційних, магнітометричних методів та ін. Непрямий вимір проводять електромагнітними або електролітичними приладами, що опускаються в свердловину лише орієнтованої щодо поверхні. Виміри реєструються безпосередньо інклінометром (механічними, фотореєстраційними, електрометричними та іншими способами) або дистанційно (на поверхні). З численних конструкцій інклінометрів, розроблених в СРСР, широко застосовуються багатоточкові інклінометри і одноразової дії. Інклінометр (наприклад, КІТ) складається з глибинного приладу (датчика), розташованого в свердловині, і наземної станції, що реєструє (панель управління). Положення інклінометра визначається за допомогою трьох чутливих елементів (рис.): рамки, схилу і бусолі.
За допомогою колектора та щіток, розташованих у верхній частині рамки, до вимірювальної схеми панелі управління підключається реохорд кутів (або азимуту), опір якого пропорційно куту (азимуту) відхилення осі свердловини від вертикалі (або напрямкубуріння) у цій точці. Фіксація зенітного кута та азимуту здійснюється перемикаючим механізмом, що приводиться в дію електромагнітом. Діаметр свердловинних приладів 50 мм та 74 мм, межі виміру кутів відхилення від вертикалі 0х50°, азимуту – 0х360°. Похибка у вимірі кутів відхилення: зенітного трохи більше ±5°, азимутального ±4°. Управління глибинними приладами – дистанційне по каротажному кабелю.
