Як розібрати та зібрати високовольтну батарею Toyota Prius 20
У цьому пості мова піде про те, як розібрати батарею, знайти втомлені комірки, змінити їх і зібрати назад.
Про пошук слабких осередків (детальніше), розрядку, зарядку і балансування пост буде пізніше (зарядка батареї якраз у процесі).
Як дістатися до контактів осередків ВВБ не виймаючи батарею з машини можна прочитати тут Про ранню діагностику ВВБ є інформація тут Про те, як у мене повилазили помилки P0A80 і P3017 і чому власне почалася ця серія постів можна прочитати тут
Як і минулого разу фотки є не всі, тому включаємо уяву (або дивимося на свою батарею) і приступаємо.
Якщо ви читаєте цей текст, то передбачається, що батарею Ви вже вийняли з автомобіля і готові до наступних кроків.
1) Отже, перед нами лежить батарея. Насамперед нам потрібно зняти захисний кожух. Якщо ви все робили за моєю попередньою інструкцією, то у вас на батареї повинні залишитися тільки 5 болтів і 2 гайки (все на 10) ось їх і викручуємо
2) Знімаємо захисні пластмаски з контактів батареї (чорний пластик, помаранчевий не чіпаємо), у мене на фото вже знято.

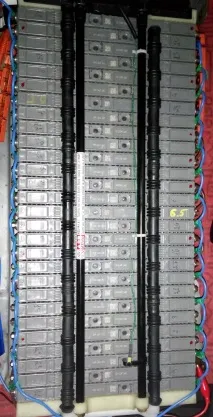

3) Знімаємо шланги вентиляції осередків, на кожному осередку просто тягнемо вгору (без фанатизму) і вони знімаються. Фото зроблено вже після збирання і служить для розуміння чого потрібно знімати.
4) Відкручуємо гайки на всіх контактах і складаємо в органайзер (головне не втратите). Після відкручування гайок оранжеві смужки пластику з мідними пластинами всередині просто знімаємо та відкладаємо убік. З іншого боку просто опускаємо вниз батареї (відкласти убік не вийде через дроти)
5) Длянадійності та зручності позначаємо всі осередки щоб знати яка де стояла. Деякі клеять малярський скотч, але в мене він відмовився липнути до пластику, тому підписав перманентним маркером.

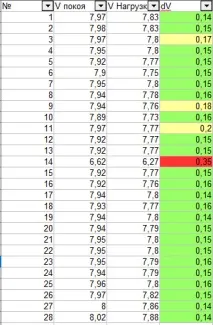

6) Тепер у нас є доступ до кожного окремого осередку і можна проводити вимірювання. Беремо звичайний мультиметр і вимірюємо напругу на кожному осередку та записуємо.
7) Тепер підключаємо на кожну комірку навантаження в місці з мультиметром, як навантаження я брав звичайну лампу H4, і вимірюємо напругу на кожному комірці під навантаженням. Я давав лампі горіти 15 с і після цього (не відключаючи лампу) записував напругу в кінці такого тесту. Усі дані теж записуємо.
За допомогою такої перевірки можна знайти осередки які слабші за інших, навіть якщо без навантаження вольтаж на всіх однаковий
У моєму випадку мінімальна напруга без навантаження (6,62v) і максимальне падіння напруга (0,35v) було на одному єдиному осередку — 14-му. Решта осередків поводилися приблизно однаково з допуском на похибку самих вимірів
Далі подальші кроки інструкції припускають, що у Вас є свіжі комірки на заміну
UPDATE Є інший спосіб простіше як зняти комірки без зайвої мороки з їх стисканням. Читаємо кінець посту. За підказку дякую Altusc
8) Тепер нам потрібно звільнити самі осередки і тут є пункт, про який я не знайшов згадок у жодному звіті.КОЖНА осередок прикручена до корпусу батареї знизу(болти з двох сторін батареї) Спочатку потрібно відкрутити ці болти, інакше осередки нікуди не зрушать. Щоб до них дістатися батарею доведеться підняти від підлоги. У моєму випадку табуретка припала сама.
ПЕРЕД ВИКОНАННЯМ НАСТУПНОГО КРОКУ БАЖАЛЬНОЗРОБИТИ ФОТОГРАФІЮ на якій буде видно якась полюсність установки осередків. Я вів відлік від правого боку батареї ближче до мозку. Ви можете вважати як вам подобається, головне що б ви знали з якого боку який полюс осередку коштує.
9) Тепер відкручуємо притискну пластину (4 болти на 12) і виймаємо її (доведеться докласти зусиль). Для вірності попросіть когось притримати самі осередки батареї, щоб вони не почали випадати.
10) Знизу до осередків батареї прикріплено 3 термодатчики (на першому, чотирнадцятому та 28 осередках). Акуратно знімаємо їх викруткою з комірки після чого виймаємо комірку. Виймаються осередки в бік як по напрямних (яких там немає) і відкручувати притискну пластину з іншого боку не обов'язково.
11) Після того як визначилися в якому порядку виставлятимете осередки (про це буде наступний пост), упаковуємо осередки назад.НЕ ЗАБУДЬТЕ ОДЯГАТИ РАНІШЕ ЗНЯТІ ДАТЧИКИ ТЕМПЕРАТУРИ
БАЖАЛЬНО НАЯВНІСТЬ ПОМОЧНИКА!
Осередки всі ставляться чергуючись полюсами. Бажано прикручувати осередки до рами (але не намертво) відразу після встановлення в корпус батареї, тобто. по одній. Для того щоб вони змогли прикрутитися як належить їх доведеться стискати.Уважно вивчіть корпус осередку, на ньому є пластикові напрямні, які при складанні повинні потрапляти один в одного. весь стос осередків з необхідним зусиллям, що вони стали як годиться. Пакуються осередки ДУЖЕ ЩІЛЬНО. Коли дістанетеся майже остаточно батареї, то стискати осередки руками не виходить, т.к. сил не вистачає. Тут на допомогу приходить притискна пластина. Ставимо на місцеосередки, що залишилися, одягаємо притискну пластину і починаємо закручувати 4 стяжних болта. Якщо всі попередні комірки були прикручені не намертво і можуть рухатися, то цими стяжними болтами ви легко посуне всі комірки і зможете прикрутити їх до корпусу батареї. Єдине доведеться трохи заморочиться з попаданням притискною пластиною в напрямні на самому корпусі (2 шпильки).
Усі вітаю. Батарею майже зібрано. Якщо ви не плануєте проводити зарядку/балансування батареї, то залишається тільки прикрутити все, що відкрутили від батареї раніше, і одягнути шланги вентиляції осередків.
Ось така ось інструкція. Може, комусь буде корисною.
UPDATE! Для розуміння того, що відбувається, рекомендую прочитати все від пункту 8 і нижче
Весь блок батарей можна повністю відокремити від корпусу і позбавити себе від задоволення стискати кожну комірку при прикручуванні.
Для кращого порозуміння частину блоку батарей, що знаходиться ближче до комп'ютера ВВБ (мозків), приймемо за "ліво", а далекий кінець - за "право".
Тепер можна повернути блок осередків набік і звільнити його від датчиків, а також можна зняти пластик (з лівого боку) через який виходять дроти від усіх датчиків. У результаті у вас залишиться тільки блок осередків (батарей) стягнутих притискними пластинами.
Тепер ставимо блок осередків вертикально на ліву притискну пластину (не бійтеся, мені осередки на заміну прийшли поштою в горизонтальному положенні і нічого з ними не трапилося) і акуратно по черзі відпускаємо стяжні болти. Батарея почне "подовжуються", тому відкручувати краще не кожен болт до кінця, а всі болти потроху, щоб не допускати перекосу. Після того як права притискна пластина буде повністю відкручена і знята можна виймати осередки або переводити весь блокгоризонтальне положення та проводити необхідні операції.
Збір блоку осередків теж краще робити у вертикальному положенні. Всі комірки лягають у потрібному порядку один на одного (не забуваємо потрапляти пластиковими напрямними один в одного), зверху лягає притискна пластина і болти так само по трохи закручуються рівномірно стягуючи (стискаючи) весь блок батарей. Після того, як всі болти будуть закручені до упору блок осередків повинен прийняти початковий стрункий вигляд. Одягаємо датчики, закріплюємо раніше зняту пластикову вставку із проводами. Тепер весь блок осередків можна покласти на корпус батареї та прикрутити всі болти.
Такий спосіб розбирання батареї (на відміну від описаного раніше) позбавляє нас необхідності притискати кожну комірку при установці і прикручуванні. Стягнутий блок осередків дуже чітко лягає назад на раму і всі болти в осередки закручуються без зусиль.
