Як зробити Годинник 3D POV із жорсткого диска
А працює все дуже просто, на підставці, що обертається, закріплені світлодіоди, які включаються особливим чином. Крутить цю підставку двигун від жорсткого диска комп'ютера. Отриману інформацію обробляє наш мозок, і ми бачимо зображення, що «висить у просторі». Якби не гул двигуна, цю картину можна було б уявити як голограму.
Матеріали та інструменти для саморобки: - контролер Arduino Uno; - 6-15 світлодіодів; - дроти; - джерело живлення 9В; - біла стрічка (для датчика QTI); - QTI Sensor (купити можна тут); - старий жорсткий диск з робочим двигуном; - супорт; - джерело живлення для жорсткого диска; - липучка; - доступ до 3D-принтер і програмне забезпечення для моделювання.
Втім, для саморобки 3D-принтер не є обов'язковим, все можна зробити з дерева або пластику, просто принтер все значно полегшує.
Процес виготовлення саморобки:
Як все влаштованоДля підключення жорсткого диска знадобиться блок живлення від комп'ютера. Шматок білої стрічки кріпиться до кута жорсткого диска. На підставці, що обертається, закріплений контролер Arduino, сенсор, а також світлодіоди. Датчик використовується колірний, він підключається паралельно до білої стрічки. Коли двигун обертається, датчик проходить повз білу стрічку і контролер дає команду світлодіодам включитися, в результаті блимає поточний час.
Тепер ще один нюанс, двигун потрібно підключити, багато хто не знає, як це робиться, адже мотор тут багатофазний і без генератора на платі не працюватиме. Спершу до HDD потрібно підключити живлення від блока живлення, але він увімкнеться. Щоб вінзаробив, потрібно з'єднати зелений провід із чорним.

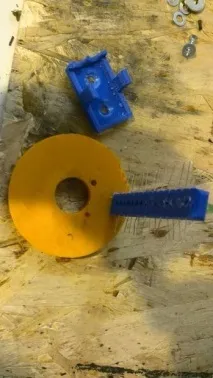

Усього основа складається з п'яти елементів:
БазаНа цій деталі перебуватиме вся електроніка. В основі є отвір, в який вставляється світлодіодна вежа. Також тут знаходиться батарейний блок та тримач Arduino, вони посаджені на клей. У нижній частині центру є кільце, до якого підходить сполучна деталь.
З'єднувальна детальУ цій деталі є три отвори, за допомогою них відбувається кріплення до концентратора жорсткого диска. Підстава спирається нею.
LED TowerЦей елемент утримує світлодіоди. Усього їх потрібно 5 штук, але за потреби можна встановити і 15.
Тримач Arduino (необов'язково)Цей елемент можна придбати тут за потреби.
Якщо ви вирішите друкувати деталі на принтері, для цих цілей додаються необхідні STL і ipt файли.
Крок третій. Встановлюємо світлодіодиСвітлодіоди монтуються на світлодіодній вежі. Для саморобки знадобиться 5 світлодіодів, це саме для годинника. Всі позитивні контакти світлодіодів розміщуються в один ряд, як і негативні.
Далі потрібно не забути встановити на основу датчик QTI. Він має бути спрямований вниз. Паралельно датчику повинна бути стрічка, в довжину вона становить приблизно 1 дюйм.
Крок сьомий. Як підключається вся електроніка
Крок восьмий. Налаштовуємо годинник за допомогою кодуКонтролерArduino запалює світлодіоди тоді, коли датчик проходить біля білої стрічки. Нам відомо, що QTI датчик зависає над білою стрічкою, тому що він повертає певний діапазон значень. Ці значення будуть різними для всіх годинників POV. Тому ваше завдання відшукати цей поріг для свого годинника і вбити його в код Arduino.
Для цього потрібно завантажити sensorTest.ino на свій контролер. Відкрийте послідовний монітор, встановивши QTI над білою стрічкою. Послідовний монітор друкує діапазон значень. Найпоширеніше значення слід записати
Далі слід відкрити hddClockTime2.ino. Прокрутіть сторінку вниз до // ЗМІНИТИ ЦЮ ЛІНІЮ.
Завершальний етап. Перевіряємо годинникДля перевірки потрібно завантажити hddClockTime2.ino, увімкнувши живлення контролера та живлення жорсткого диска. Годинник повинен показувати поточний час. Якщо час неправильний, його можна змінити в коді.
У зв'язку з тим, що саморобка створюватиме сильні вібрації, жорсткий диск потрібно добре закріпити. Автор закріпив його статично за допомогою куточків та гвинтиків.
Всі необхідні файли для створення годинника можна завантажити тут:
