Кладка трикутної печі
Якщо хочеться мати одну піч, яка обігрівала б відразу три кімнати і не займала багато місця, то для цього підійдетрикутна піч. Її розташовують у місці з'єднання трьох стінок. Розмітку підкладку печі роблять зазвичай на підлозі після настилання підлоги та влаштування перегородок. З розрахунком майбутніх обробок 1 випилюють перегородки А, Б і В. На початку розмітки проводять лінію довжиною 109 см урівень зі стінкою 2. Це буде передня стінка печі. З середини цієї лінії за допомогою косинця 3 до перегородки Б проводять перпендикулярну лінію також довжиною 109 см. На кінцях прокреслених ліній намічають місце розташування кутів печі 4, ширина яких буде 12 см.

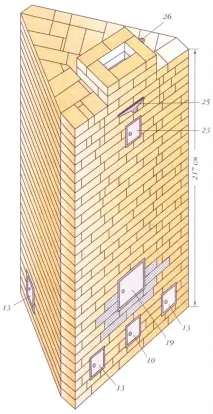

Трикутна піч. Загальний вигляд
У перегородки Б кут печі, що намічається, повинен бути розташований по її центру, навіть якщо товщина перегородки буде менше або більше ширини кута печі. Якщо піч закладають у приміщенні, де ще міру печі та по схилу відзначають висоту фундаменту. Заклавши фундамент, починають кладку печі за виконаним отвором. Кладка печі дуже складна, тому що багато цеглин у процесі кладки доведеться стесувати (теску краще робити за шаблоном).
Роблячи в кутах печі перев'язку, доводиться виконувати фігурну теску цегли 5. Для спрощення кладки печі по її кутах можна по схилу поставити врозпір між стелею і підлогою три дошки обрізні шириною 12 см і закріпити їх після кладки 1-го ряду. У цьому випадку кладку роблять по дошках, які можуть служити і як покажчики розташування порядівок, якщо накреслити на них по косинці висоту кожного ряду.
Трикутна піч. Розмітка під кладку: І етап – нанесення ліній за заданими розмірами печі, ІІ етап – викреслення контуру печі
Найголовніше вкладці трикутної печі правильно скласти 1-йряд, щоб він був рівним за правилом. Це з тим, що з шаблонам 1-го ряду надалі виконують кладку кутів 6 до верху печі. Під час кладки біля кутів можуть вичавлюватися з ряду непрямолінійні чвертки 7. Після кладки верхніх двох-трьох рядів їх потрібно знову поставити на місце за допомогою удару по дощечці, прислоненої до них, а можна забити їх на розчині після кладки верхнього ряду. Для зручності кладки по контурах порожнин газових трикутних камер зазвичай вирізають з фанери шаблони, дотримуючись їх розмірів; прикладаючи їх до камер, перевіряють правильність кладки. Спочатку кожен ряд печі підбирають досуха, проводячи необхідну теску або підколку цегли, а потім кладуть на розчин. Піддувальну камеру 8 викладають під велику колосникову решітку 9 при меншій решітці кладка спрощується.
Трикутна піч. Розрізи по А-А та Б-Б
Кладка 1-го ряду розрахована так, щоб 2-й ряд перев'язував його на чверть цегли. У 3-му і 4-му рядах викладають піддувальну камеру 8 з вікном, в якому встановлюють дверцята 10, а також горизонтальні газоходи 11 шириною не менше 7 см (газоходи по ширині повинні бути однаковими і у лівої, і у правій стінок печі).
Потрібно звернути увагу на те, що, якщо для печі буде закладено вузькі колосникові грати, в 4-му ряду в піддувалі не буде трикутних вкладишів 12. а замість них будуть майже врівень з піддувальним вікном зліва і праворуч по дві чвертки. У горизонтальних газоходах роблять три вікна чищення та встановлюють у них дверцята 13.
Трикутна піч. Розріз по В-В
Вікно чищення, яке знаходиться в бічній стінці, можна закласти в будь-якій з бічних стінок, тобто не обов'язково з лівого боку. У 5-му ряду виконують перекриття над дверцятами чищення і піддувальними дверцятами і продовжуютькладку горизонтальних газоходів. У 6-му ряду цеглою 14 перекривають газоходи. Попереду їх можна перекрити і цілою цеглою 15, але останні виступатимуть з бічних стінок (показано пунктирною лінією). Перекриття утворює три вертикальні трикутні газоходи. У цьому ряду, як завжди, встановлюють колосникові грати.
Якщо грати вузькі, то біля неї кладуть з боків цілу цеглу, а біля трикутних газоходів — по дві чвертки. З 6-го ряду починають кладку перевальної стінки 16, яка служить перегородкою між газоходами. У процесі кладки 7-го ряду утворюється 17 поглиблення для палива. Роблячи в газоходах гострі кути 18, можна спростити кладку печі, якщо вона буде використовуватися під топку вугіллям.

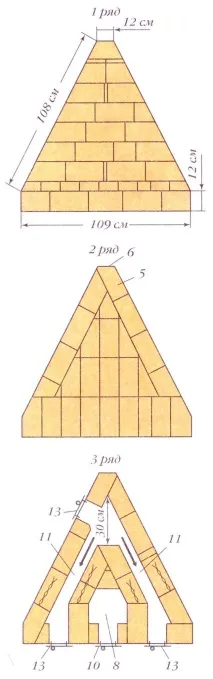

Трикутна піч. Порядження (ряди 1-3)
Подіну за колосниковими гратами (див. розріз по Б-Б) роблять пологою (ухил йде від ґрат до 9-го ряду). У 8-10-му рядах встановлюють топку 19. 11-м поруч перекривають топку і закріплюють бічні стінки з перевальної. Далі по 22-й ряд продовжують кладку печі з необхідною перев'язкою. У 23-му ряду роблять над топкою напуски по 3 см. У 24-му ряду за цими напусками здійснюють перекриття над топкою. Так утворюється майданчик під трубою для з'єднання газоходів та чищення сажі. У 25-му ряду закріплюють майданчик 20 і стесують верхню цеглу 21 перевальної стінки з двох сторін. У 26-му і 27-му рядах викладають горизонтальний газохід 22 і вікно чищення 23, в якому встановлюють дверцята. Трикутні порожнечі, що утворилися, 24 не закладають. З 28-го ряду починають перекриття печі та звуження газоходу під розмір засувки. У 29-му ряду повністю перекривають верх печі і над виходить з печі газоходом встановлюють засувку 25 30-м і 31-м рядами закріплюють перекриття печі. З 32-го ряду починаєють кладку труби та встановлюють другу засувку 26. Для спрощення кладки печі з 27-го ряду, починаючи від перевальної стінки, роблять поступове зміщення тричетверток 27 на чверть цеглини у напрямку до міжкімнатної перегородки Б.
Трикутна піч. Порядження (ряди 4-12 та 17)
Трикутна піч. Порядівки (ряди 13-16, 18-26)
Пекти закладають із розрахунку стандартних розмірів цегли, тому при розкладці печі потрібно враховувати розміри цегли. Наприклад, якщо його довжина менша, то й пекти потрібно закладати меншого розміру, та так, щоб вертикальні шви були не більше 5 мм. У дослідного пічника вони завжди менші – не більше 3-4 мм. Тому розмір печі бажано зменшити на 5 мм). Пекти перев'язують дротом. При цьому для того, щоб дріт не сповзав, у кромці цегли роблять невелике заглиблення.
Трикутна піч. Порядження (ряди 27-33)
Пекти працює так. З топки гази по газозбірнику 28 піднімаються вгору і нагрівають середину передньої стінки. Пройшовши перевальну стінку, гази потрапляють у великий газохід 29 і, дійшовши до низу, розходяться на дві сторони вузькі газоходи 11. Пройшовши під перекриттям 14, гази потрапляють у два однакових вертикальних газоходи 30, нагріваючи спереду кутові частини печі. Піднявшись вгору, каналі 22 гази з'єднуються і через засувки йдуть у трубу. Зверніть увагу на засувки: вони мають однаковий внутрішній отвір, але ручки вони розташовані в різних місцях: одна відкривається по ширині засувки, інша - по довжині.
Для кладки трикутної печі печі потрібні (шт.): цегла червона — 580, цегла вогнетривка — 42, дверцята топкові 21×25 см — 1, двері піддувальні 14×14 см — 1, дверцята чистки 14х - 4, колосникові грати 25×25 см - 1, засувка 13×24 см- 1, засувка 24х13 см - 1.
