Mazda 626 (Мазда 626) 1989-1997 схема електроустаткування
Збірник схем електрообладнання автомобіля 4-го покоління Mazda 626 (GD, GV), що випускали з 1989 по 1992 і потім після рестайлінгу 1992 - до 1997 (Mazda 626 GE, 5-е покоління). А також електросхеми українською мовою для автомобіля Mazda MX-6 - 1992-1997 років випуску з двигуном 2,5 л. Завантажити їх можна безкоштовно у фотографіях гарної якості.
Інша назва Мазди 626 -Mazda Capella. У статті представлені схеми для автомобілів із 1.9, 2.0, 2.2, 2.5 літра.Увага, була ще нова версія Автомобіля (6 покоління), що випускали з 1997 по 2002 роки, її правильно відзначають абревіатурою (GF, GW).
Більш детальні та кольорові електросхеми до Mazda 626 GE, дивіться тут - схеми Mazda 626 1991-1998.
Електричні схеми Mazda 626
1. Ланцюг зарядки акумуляторної батареї та стартера автомобіля з АКПП та МКПП:
2. Схема електроустаткування двигунів FS з автоматичною КПП. Комп'ютери керування двигуном, КПП та системою запалювання:
3. Схема двигуна Mazda 626 - FP/FS з механічною КПП. Комп'ютер керування двигуном. А також двигун KL:
4. Електросхема системи живлення, двигуни FP/FS та KL:
5. Вентилятор системи охолодження:
6. Схема комбінації приладів Mazda 626 GE:
7. Склоомивачі та склоочисники, а також схема протитуманних фар та основного освітлення:
8. Схема електрообладнання Mazda 626 ГЕ — приводи регулювання положення передніх фар та задні протитуманні ліхтарі, а також освітлення номерного знака, стоянкові та ліхтарі заднього ходу:
9. Вказівники поворотів та аварійна світлова сигналізація. Ліхтарі заднього ходу:
10. Схема обігрівача та кондиціонера:
11. Електросхема двигуна KL. Комп'ютер управління АКПП та лампи підсвічування:
12. Лампи підсвічування та лампи внутрішнього освітлення:
13. Схема Mazda 626 GE — лампи освітлення моторного відсіку, багажника автомобіля, прикурювач, годинник, обігрівач заднього скла та електросклопідйомники:
14. Центральний замок та електроприводи зовнішніх дзеркал заднього виду:
15. Електрична схема комп'ютера 4-колісного кермового управління Mazda 626 GE 1992-1997 та антиблокувальна система гальм ABS:

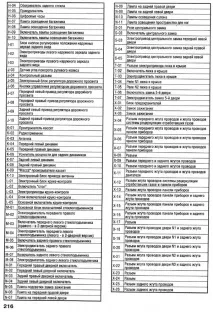

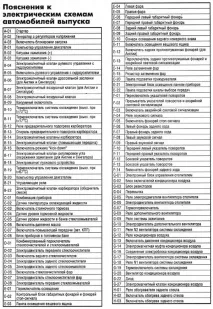

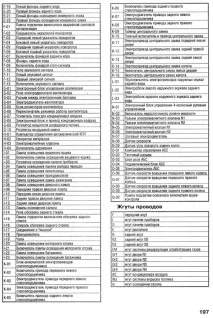

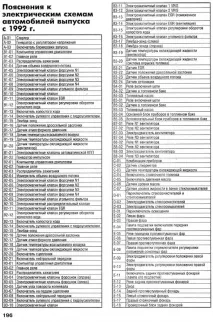

16. Пояснення до електричних схем автомобілів випуску до 1992 року з двигуном F8 та FE:
17. Ланцюг зарядки АКБ та стартер автомобіля з АКПП:
18. Схема Mazda 626 (GD, GV) 1989-1992 - двигуни об'ємом 1.8, 2.0 літра з МКПП. Комп'ютер керування двигуном, система запалювання та пристрій попереднього підігріву карбюратора:
19. Двигун 1.6 л. Система запалювання та електронний блок керування мотором автомобіля, плюс комбінація приладів:
20. Схема склоочисників, омивачів, фар та ліхтарів:
21. Елементи керування освітленням. Схеми електрообладнання Mazda 626 (GD, GV) 1989-1992 - покажчики поворотів, аварійна сигналізація, задні ліхтарі та звуковий сигнал:
22. Система охолодження, обігрівач та кондиціонер повітря. Схема обігріву заднього скла, прикурювач, годинник та лампа освітлення багажника:
23. Електроприводи дзеркал заднього виду. Схема для двигунівМазда 626 1.8, 2.0 л (GD, GV) 1989-1992 - автоматичний регулятор дорожнього просвіту:
24. Схема аудіосистеми, круїз-контролю та склопідйомники:
25. Електросхема – дверні лампи та лампи освітлення салону, замку запалювання та простору для ніг, а також центральний замок:
26. Схема електроприводу люка в даху та замку багажника - 5-ї двері:
27. Електричні схеми для автомобілів випуску до 1992 року з двигунами DOHC:
