Насосно-змішувальні вузли для теплої підлоги VALTEC COMBIMIX, VALTEC COMBI, Oventrop
В умовах сучасного ринку особливої уваги заслуговують насосно-змішувальні вузли для теплої підлоги VALTEC та Oventrop. Конструкції універсальні у використанні. "Валтек" розроблений для регулювання температурного режиму до 60 градусів за Цельсієм, "Овентроп" до - 90. При виборі виробу слід звернути увагу на рівень допустимого тиску. У першому випадку він становить 10 бар, у другому – 6.
Коротке порівняння
Oventrop зручний у лазні чи ванній, він використовується для швидкого прогрівання приміщень. Виробники рекомендують робити укладання труб під великим шаром бетону. VALTEC унеможливлює наявність насоса в комплектації. Oventrop готовий запропонувати водяні теплі стіни та інші цікаві рішення, що використовуються разом із теплими підлогами, що дозволяють досягти оптимального режиму в будівлі.
Насосно-змішувальні вузли для теплої підлоги VALTEC радують великою кількістю фурнітури, додаткової автоматики, що дуже зручно для створення «розумного будинку». Для детальнішого ознайомлення нижче розглянуті короткі характеристики приладів.

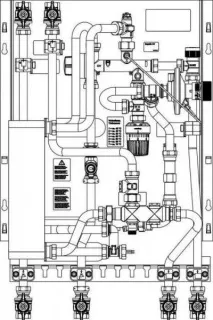

VALTEC COMBIMIX: основні характеристики
COMBI – колекторний блок, оснащений терморегулювальною головкою з окремим занурювальним термодатчиком. Конструкція обладнана витратомірами та ручними клапанами регулювання нагрівання рідини, автоматичними повітровідведеннями та дренажем.
Насосно-змішувальні вузли для теплої підлоги VALTEC характеризуються такими параметрами:
- Перетин колекторів – 1 дюйм (25, 4 мм).
- Кількість патрубків – 12.
- Перетин труб – ¾ дюйма, різьблення – зовнішня, з'єднання за стандартом «євроконус».
- Температурний режимводи у системі – до 90 °С, тиск – до 10 бар.
- Довжина насосної системи – 18 см.
- Межі температурних налаштувань – 20-60°С.
- Коефіцієнт пропускної дії – 2,75 м3/година.
Експлуатаційні характеристики
Насосно-змішувальні вузли для теплої підлоги використовуються для створення циркуляційної системи трубок з низьким температурним режимом рідини. Регулювання комфортного мікроклімату здійснюється шляхом контролю надходження рідини та витрати у зворотному напрямку, взаємозв'язку контурів.
Експлуатація змішувальних вузлів здійснюється в системі підігріву підлоги, стін, відкритих площ, тепличного та парникового ґрунту. Конструкції застосовуються спільно з колекторами при дотриманні міжцентрової відстані в 20 см. Насосно-змішувальний вузол для теплої підлоги має невеликі розміри, що дуже зручно при розміщенні на невеликих ділянках.
Які завдання розв'язує система COMBI?
Вузол дозволяє збільшити інтенсивність проходження рідини в петлях підлоги та знизити температурний режим до встановленого рівня. Цьому сприяє змішання її з охолодженою водою, що надходить із петель системи «тепла підлога». Система COMBI призначена для теплового навантаження до 20 кВт.
Колекторна шафа має підключений до вузла розподільник для підключення контурів опалення (праворуч від вузла COMBI). На колекторі, що подає, розміщуються балансувальні клапани з поплавковим витратоміром для узгодженої роботи витків. За відсутності балансування між петлями рідина проходитиме коротким шляхом, ігноруючи довгі витки.
Нагріта рідина надходить у насосно-змішувальний вузол для теплої підлоги VALTEC через клапан термостата. Установка головки температурного датчика дозволяє досягти автоматичноїрегулювання клапана (відкриття/закриття). Підтримка заданого нагрівання рідини відповідає встановленому рівню підігріву системи «тепла підлога» (20-60 ° С).
На зворотному колекторі розміщені клапани регулювання для підключення сервоприводів, що дозволяють керувати температурним режимом у кімнатах за допомогою реле. Регулювання здійснюється вручну за допомогою ковпачків, що включені в комплектацію.
Призначення блоку
Насосно-змішувальний вузол для системи теплої підлоги призначений для змішування води з радіаторної системи з холодною рідиною, що приходить від контурів системи «тепла підлога». Вона рухається за допомогою циркуляційного насоса. З вузла рідина проникає в колектор, що подає, і проходить по контурах підлогової системи. При цьому температура рідини знижується, обігріваючи будівлю, і повертається до колектора. З обратки холодна рідина проходить через вузол, цикл повторюється.
Температурний контроль
Для регулювання температурного режиму на вхідній частині вузла розміщується контрольний клапан із термоголовкою. Схема насосно-змішувального вузла для теплої підлоги вказує на наявність виносного термодатчика, що розміщується перед колектором подачі. Нагрівання рідини в системі задається вручну за шкалою термоголовки. При збільшенні параметрів відбувається автоматичне закриття клапана, що припиняє надходження у вузол гарячого теплоносія. При охолодженні води клапан відкриває доступ до гарячого теплоносія. Це дозволяє забезпечити постійну температуру на виході із блоку.
Для налаштування проектного співвідношення між прогрітою та холодною рідиною, що надходить на вхід насоса, передбачені два ручні балансувальні клапани. Насосно-змішувальний вузол для теплої підлоги, встановлений своїми руками, має перший вентиль на зворотному.колектор. Він дозволяє налаштувати обсяг холодного теплоносія, що надходить на змішувальний вузол. Другий клапан встановлений на виході з вузла перед трубкою з'єднання до зворотного контуру радіаторів. Він сприяє настроюванню об'єму нагрітої рідини, що потрапляє у вузол.
При правильному встановленні режиму клапан термостата приймає середнє положення та впливає на збільшення або зменшення подачі теплої води у вузол. Налаштування сприяє взаємопов'язаній роботі контуру опалення з іншими системами приміщення. У разі відсутності балансування насосно-змішувальний вузол для теплої підлоги VALTEC COMBIMIX перекачує через себе більше рідини, ніж потрібно за розрахунком, забираючи її в інших систем.
Необхідність термореле
Для автоматичного регулювання температурного режиму є кімнатні реле, підключені до колекторних сервоприводів. При збереженні комфортного мікроклімату в кімнаті не проводиться обігрів, клапан закритий на колекторі. При зниженні температурного режиму нижче встановленого показника термореле забезпечує подачу живлення на сервопривід, труба відкривається. При закритих петлях спрацьовує перепускний клапан вузла, рідина циркулює по меншому колу за рахунок байпас, запобігаючи перевантаженню насоса.
Принцип дії COMBI.S
Для роботи з датчиком погодної залежності VT.K200.M розроблено насосно-змішувальний вузол для теплої підлоги VALTEC COMBI.S. Замість термоголовки рідини клапана реле встановлено аналоговий сервопривід, що працює від контролера за графіком. Для зовнішніх температурних режимів передбачено відповідне нагрівання теплоносія. Це впливає на рідкісне спрацювання кімнатних термореле при відкриванні вікна або дверей. Нагрів підлоги дозволяє підтримувати точний розрахунковий рівень, виключаючи коливання навколонастроєних показників від максимуму (при відкритому приводі) до мінімуму. Комфортність мікроклімату має вищий рівень.
На вузлах COMBI.S температурний режим теплоносія визначається контролером за встановленим користувачем графіком та даними датчиків для вимірювання рівня нагрівання рідини та повітря. Аналогічні пристрої включають насосно-змішувальний вузол для теплої підлоги Oventrop.
Циркуляційний насос дозволяє прискорити проходження рідини на звороті. Частина її надходить із контуру подачі. При зворотному проходженні потік охолола рідини ділиться на 2 частини, підходячи до насосної системи та основного вузла. Співвідношення протоки, спрямованої до насоса та подачі, налаштовується через клапани. Якщо витрата зворотного патрубка не відповідає встановленим параметрам (перекриті колекторні вентилі), спрацьовує перепускний клапан, необхідний постійної витрати рідини, що циркулює через насос. Зовнішній контроль експлуатації вузла здійснюють погодозалежні термореле.
Блоки Oventrop
Система призначена для розміщення низькотемпературних контурів обігріву приміщення із примусовою циркуляцією. Головне завдання приладу полягає в підмішуванні рідини з обратки.
- Перепускна та запірно-приєднувальна група ("Мультифлекс" ФЗБ, ВЦЄ та ВЗБ).
- Поворотна серія ("Мультиблок" ТФ та ФЗБ).
- Кутовий варіант приладів ("Мультиблок" Т, "Мультифлекс" Ф ВЦЕ та Ф ЗБУ).
- прохідний тип пристроїв ("Мультиблок" Т).
- Приєднувальна група ("Мультифлекс" ФЦЕ, ВЦЕ та ФЗБУ).
- Насосно-змішувальна серія ("Регуфлур").
Характерні особливості вузлів
- подача води – 3,5 м3/год;
- Потужність - 90 Вт;
- температурний режим в контурі, що подає - 50-95 градусів поЦельсію;
- межа робочого тиску – 6 бар;
- налаштування температурних режимів – від 20 до 50 градусів за Цельсієм;
- напруга – 230 В/50 Гц.
Блоки використовуються в підлоговій системі опалення та в окремих насосних станціях Oventrop. У першому випадку вони приєднуються до металевого гребінця для обігріву підлоги (наприклад, модель Regufloor H), дозволяючи комбінувати радіаторний та панельний обігрів.
Для децентралізованої нормалізації температурного режиму в контурі, що подає, застосовується вузол Regufloor H. Його робота забезпечує автоматичний режим у будівлях площею до 200 м2 і витратою теплової енергії близько 75 Вт/м2.
Конструктивні особливості
Комплектація включає основні елементи:
- Триходові вентилі, оснащені сполучним різьбленням М 30х1,5 мм перетином 2 см.
- Термореле з накладними датчиками та теплопровідним цоколем.
- Енергозберігаючий циркуляційний насос із вбудованим електричним регулятором потужності.
- Терморегулятор з максимальним обмеженням підтримки оптимального мікроклімату.
Для створення погодозалежного регулювання використовується колекторна група Oventrop серії Regufloor HW. Блок поставляється у готовому вигляді для швидкого підключення. Він дозволяє приєднати від 2 до 12 контурів та використовується при підключенні систем із 2-4 трубами.
Серія Regufloor HX дозволяє розділити системи обігріву підлоги і радіаторних труб за допомогою теплообмінника. Регулюючий вентиль розміщується на вході первинного контуру. Температурні параметри встановлюються за допомогою занурювальних датчиків у вторинному контурі
Про всі насосно-змішувальні блоки відгуки споживачів позитивні - обидві фірми перевірені і задовольняютьосновним вимогам швидкого монтажу та надійності роботи.
