Не горять габарити та підсвічування приладів Шевроле Лачетті
При будь-якому ремонті автомобіля, особливо елементів електроустаткування та всім, що з ним пов'язано, вкрай бажано знімати мінусову клему з акумулятора. В іншому випадку можна потрапити в абсолютно заплутану ситуацію. Наприклад, якщо не горять габарити та підсвічування приладів на Шевролі Лачетті, логічний зв'язок між ними не простежується. Але це лише з першого погляду.
Чому тухнуть габарити та підсвічування приладів на Шевролі Лачетті
Погасло підсвічування панелі приладів.
Для початку знайдемо зв'язок між габаритами та підсвічуванням приладів.
Розташування блоку запобіжників.
Виходячи зі схеми електрообладнання Лачетті різних років випуску, за габаритні вогні відповідає запобіжникF6 номіналом 10 А, а за роботу панелі приладів - запобіжникF4 з таким же номіналом.
Гарантоване коротке замикання
Проте в 99% випадків виявляється, якщо не горять габарити та підсвічування приладів, то заміна цих запобіжників нічого не дає і їхній тест покаже, що з ними все гаразд.
Насправді, жодної містики. Практично у всіх випадках подібна несправність виникає відразу після монтажу бардачка, заміни лампи підсвічування або вимикача.
Увага. Перед заміною лампи підсвічування бардачка обов'язково зніміть мінусову клему АКБ, інакше може згаснути підсвічування панелі приладів.
Справа в тому, що якщо не зняти мінусову клему з акумулятора і почати розбирати бардачок, гарантовано коротке замикання в ланцюгу підсвічування бардачка - контакти патрона неминуче замкнуть на масу, якщо не знеструмити машину.
Навіть у тому випадку, якщо бардачок ми не розбирали, але при цьому зниклогабаритне освітлення і підсвічування приладів, з великою часткою ймовірності, міг перетертися і замкнути джгут проводів, що веде до вимикача і до підсвічування бардачка, що теж викличе коротке замикання і перегорання запобіжника F21. Він відповідає за задні протитуманні фари.
Якщо все зробите правильно, то габарити знову горітимуть.
Знаходимо причину та відновлюємо світло

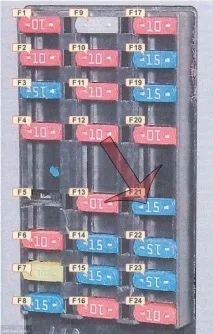

Запобіжник задніх протитуманних фар.
До чого тут бардачок та задні протитуманки? 15-амперний запобіжник F21 зав'язаний із освітленням бардачка та модулем економного режиму батареї. Якщо в ланцюгу відбувається коротке замикання, перегорає саме цей запобіжник, який подає живлення на запобіжник блоку основного акумулятора.
Цей запобіжник маркуєтьсяef1 (номінал 30 А) та встановлений у монтажному блоці під капотом автомобіля. Крім цього, він захищає ланцюги F13, F14, F15, F16, F21, F22, F23 і F24, а в цих ланцюгах якраз і знаходяться габаритні вогні та підсвічування панелі приладів.
Алгоритм перевірки на Шевролі Лачетті
Отже, для усунення несправності робимо таке:
-
Перевіряємо, чи працює підсвічування бардачка. Якщо не працює - розбираємо бардачок (попередньо знявши мінусову клему з АКБ), продзвонюємо дроти живлення на вимикач і на лампочку, при необхідності шукаємо обрив або коротке замикання та усуваємо проблему.
Для початку дивимося підсвічування бардачку.
Перевіряємо на цілісність запобіжники F4 та F6.
Під капотом також є блок запобіжників.
Тильна сторона панелі приладів.
Таким чином, використовуючи схему електрообладнання та логіку, можна знайти причину неробочого підсвічуваннята габаритів. Вдалого пошуку та рівних сонячних доріг!
