Огляд струмоприймачів

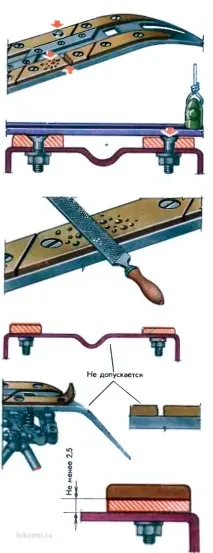

Оглядаючи струмоприймач, звертають увагу на стан робочої частини полозу, кріплення пластин або вставок, шарнірних з'єднань, гнучких шунтів, їх переріз і кріплення, стан і кріплення ізоляторів, повітряних рукавів, підйомно-опускаючих механізмів. Основні види пошкоджень, допустимі та бракувальні розміри вузлів струмоприймачів показані на малюнках. Обрив понад 25% жил гнучкого шунту не допускається. Переконуються у відсутності заїдання у шарнірних з'єднаннях. Під час огляду мідних накладок перевіряють їх кріплення. Головки гвинтів повинні бути втоплені або врівень з накладкою. Зношування головки гвинта не допускається. Накладки повинні бути на одному рівні та мати товщину не менше 2,5 мм. Не допускаються задираки, пропали, відставання від каркаса кінців крайніх накладок. Напливи видаляють напилком. У вугільних вставках перевіряють щільність закріплення пластин і стикування вставок один з одним і з кінцевими металевими пластинами. Не допускається усунення вставок. Зазор між вставками не повинен перевищувати 0,8 мм. Внутрішній ряд повинен бути на одному рівні із зовнішнім або нижче за нього, але не більше ніж на 1 мм. Допускається в експлуатації скол поперек вставки трохи більше 50% її ширини; довжина сколу вздовж вставки не нормується. Не допускаються тріщини на вставках, закріплених окремими плашками. При закріпленні суцільною смугою може бути не більше однієї тріщини. Вставку вважають зношеною, якщо товщина частини, що залишилася, становить 10 мм і менше або якщо від поверхні вставки до краю кріпильних елементів каркаса залишається 1 мм влітку і 2 мм взимку. Пропили, пропали та відколи усувають напилком.

Звертають увагу на наявність мідної підкладки між вугільною вставкою та каркасом полоза, підключення її до шунту. При огляді металокерамічних пластин перевіряють якість їхнього кріпленнядо полозу. Зазори між накладками не повинні перевищувати 0,8 мм, кінці крайніх накладок у середніх рядах мають бути обпиляні.

Зриви кріпильних гвинтів, усунення пластин не допускаються. Вимірюють зношування пластин. Висота перерізу пластин, що залишилася, повинна бути не менше 2,5 мм, при цьому головки гвинтів повинні бути втоплені на глибину 1,5-2,0 мм нижче верхньої площини пластин. Поверхня пластин повинна бути рівною, не мати напливів, сколів та сторонніх включень. Нерівності та напливи видаляють напилком. На неробочій поверхні пластин допускають виступи та западини глибиною не більше 0,2 мм. За наявності сухого графітового мастила перевіряють її стан, заповнення нею пазів між пластинами. Мастило має бути з'єднане з полозом щільно, тобто. створювати цілий моноліт. Випадання та відшарування мастила не допускаються. Оглядаючи струмоприймач, потрібно знати його тип. Для зручності визначення на малюнках зображені найбільш характерні вузли поширених струмоприймачів електрорухомого складу.

Статичну характеристику струмоприймача знімають динамометром, наприклад, типу ДТ-002. У діапазоні робочої висоти струмоприймача вимірюють натискання на контактний провід під час підйому та окремо при опусканні. Значення натискань на провід повинні знаходитися у встановлених межах для даного типу струмоприймача. Різниця між натисканнями на контактний провід при підйомі та опусканні на одній і тій же висоті не повинна перевищувати встановленої норми, зазначеної в табл. 10 де наведені деякі технічні дані найбільш поширених струмоприймачів. Наприклад, для струмоприймача типу П-1Б статичне натискання на контактний провід у діапазоні робочої висоти має бути при опусканні (верхній малюнок) не більше 90 Н, при підйомі (нижній малюнок) – не менше 70 Н, а різниця міжними має перевищувати 30 Н.

У зимовому режимі роботи натискання полоза на контактний провід має бути збільшено на 10-20 Н. Шляхом неодноразового підйому і опускання струмоприймача визначають час підйому до максимальної робочої висоти і час опускання в складене положення. Таблиця

Тип струмоприймача

Статичне натискання, Н

Різниця між натисканнями при опусканні та підйомі на одній і тій же робочій висоті, Н, не більше
