Опалювально варильні печі з цегли своїми руками проекти, креслення та схеми

Класичним засобом опалення в заміському будинку в Україні з давніх-давен служить цегляна піч. Незважаючи на технології, що стрімко розвиваються – піч досі залишається надійним засобом, який ефективно облаштовує комфорт у будинку. Звичайно, зараз можна придбати електричні або газові опалювальні або варильні прилади, але ніщо не зрівняється з традиційною пічкою з цегли, за допомогою якої можна і опалити будинок і смачну їжу приготувати. Вони наповнять ваш будинок затишним теплом від живого вогню, що танцює, а їжа, приготована на них буде відрізнятися неповторним смаком.

Цегляна опалювальна піч з натуральним оздобленням та сірими швами

Чи складно скласти опалювально-варильну піч новачкові?

З давніх-давен будівництвом цегляних печей у будинках займалися професіонали. Секрети майстерності передавалися з покоління до покоління та пічники завжди були шановними людьми у своїй місцевості. Однак настав новий інформаційний вік і відомості про технології вже не передаються з вуст в уста, а широко поширюються в мережі. Звичайно, будівництво цегляної печі вимагає певних професійних навичок і без їх наявності не варто братися за повнорозмірну піч у будинку.

Але, ознайомившись з основними принципами будівництва цегляних опалювально-варильних печей, ви цілком можете для початку спорудити невелику піч в літній кузні. Також знання цих принципів допоможе вам не потрапити в халепу при розмові з підрядником, якому ви замовляєте будівництво такої печі.

Конструкція опалювально-варильної пічки

Опалювально-варильна цегляна піч є досить складною інженерною спорудою. Починати її будівництво найкраще з якісногопроектування. Детальний проект і супутній розрахунок допоможе вам вивірити всі нюанси будівництва і уникнути помилок.

цегляна піч зі стулками

В інтернеті є безліч проектів опалювально-варильних печей, але кожне окреме креслення підходить тільки для індивідуального будинку, а не всім підряд. Насамперед через геометричні розміри приміщення. Тому найкраще скласти індивідуальне рішення, яке задовольнить вас з функціонального боку та впишеться у ваше житло.

Починаємо зводити опалювально-варильну піч, а чи потрібен фундамент?

Сама по собі цегляна піч - це досить масивна споруда, але необхідність будівництва фундаменту виникає тільки для конструкцій вагою понад 750 кілограм. Легшу теоретично конструкцію можна розташувати безпосередньо на дерев'яній підлозі, але за умови, що він витримає таке навантаження. Але цегла та дерево підлоги мають різний термін служби і тому навіть легкі цегляні печі рекомендується ставити на фундамент.

Вага майбутньої печі обчислюється розрахунками, виходячи з розмірів та ваги передбачуваних для використання будівельних матеріалів. Якщо не знаєте як його підрахувати - зважте одну цеглу і помножте на кількість цегли в конструкції. Додайте до цієї цифри вагу суміші та води та всі металеві деталі: дверцята, засувки, труби. До цифридодайте 50%, тому що ви що-небудь могли не врахувати!

Зверніть увагу, що фундамент масивної цегляної печі не повинен бути пов'язаний із фундаментом самого будинку. Справа в тому, що стіни приміщення та піч можуть давати різне навантаження та різний ступінь усадки, внаслідок розбіжності яких у конструкції можуть з'явитися тріщини, добре якщо тріщина піде по печі, а якщо по стіні будинку?

Під піч зазвичай розміщується стрічковий чи плитний фундамент. Принципи його будівництва такі ж, як і для житлових приміщень:

Проводиться розрахунок
На території розмічається місце, врахуйте, що краї фундаменту повинні виступати за габарити печі не менше ніж на 5 сантиметрів
Копується котлован, глибиною близько півметра
На дно котловану укладається піщано-гравійна подушка, яка потім втрамобується.
Зверху на подушку заливається тонкий шар рідкого цементно-піщаного розчину
Будується опалубка, при цьому верхній рівень фундаментної опори розташовується на 15 сантиметрів нижче за рівень підлоги.
Монтується армуючий каркас
Заливається бетонний розчин

Після дозрівання бетонного розчину, яке зазвичай відбувається протягом декількох тижнів, поверхню бетонного фундаменту необхідно гідроізолювати. Для цього використовується або рідкий гідроізоляційний матеріал, або листовий руберойд. Рубероїд можна покласти у кілька шарів.

Порядовка найпопулярнішої опалювально-варильної печі в Україні

Перші ряди цегляної печі викладаються суцільною стрічкою. Зазвичай цоколь печі становить 2-3 ряди цегли.

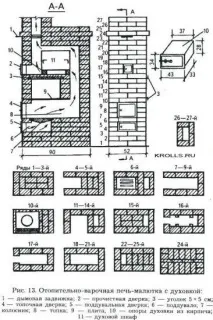

схема кладки печі по рядах

Наступні ряди печі формують зольник, до якої утворюється доступ щодо чищення. На верхній ряд стінок зольника укладається колосникові грати. Вона служить для того, щоб організовувався потік повітря до топкового відсіку, а дрова, що відгоріли, падали в зольник.

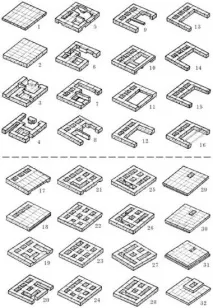

Схема кладки - частина 2

Наступним «поверхом» іде топковий відсік. Для організації варильної поверхні прямо над топочним відсіком або трохи осторонь від нього викладається ділянка для розміщення конфорки.

Особливості конструкції димоходу у опалювально-варильної печі, у чому суттєві відмінності?

Над топочним відсіком після будівництва починає формуватися димар. Конструкція димоходу має зазвичай складну конструкцію. У ній мають передбачатися або горизонтальні ділянки, або своєрідні ковпаки. Пов'язано це з тим, що потік диму повинен затримуватися всередині відсіку димоходу і нагрівати стіни, що оточують, які передають тепло в повітря приміщення. Така конструкція димоходу, на відміну від прямої димаря дозволяє витрачати менше палива для обігріву приміщення.

Схема димоходу опалювально-варильної печі

Крім того, хороша цегляна піч може мати у своїй конструкції два шляхи для відведення диму: літній та зимовий. Напрямок потоку гарячого диму визначається спеціальною заслінкою. У літні дні гарячий дим прямує найкоротшим шляхом для того, щоб не створювати надмірний перегрів приміщення. А ось у холодні зимові дні гарячий дим йде довгою звивистою дорогою, повністю віддаючи своє тепло цеглам димоходу, а отже і в приміщення.

Також на димарі може бути засувка, яка перемикає димар на роботу тільки варочного або тільки відсіку топки.

З можливого обладнання печі можна відзначити ще водогрійний бачок, дверцята з доступом до різних ділянок для чищення та канал для забору повітря для створення тяги.

А де поставити таку піч?

Цегляну опалювально-варильну піч рекомендується ставити в простінок або в місці стику міжкімнатних перегородок. При такому розташуванні ви можете забезпечити нагрівання кількох приміщень, не монтую громіздку та дорогу систему водяного або парового опалення. Однак, піч не повинна бути розташована впритул до стін дерев'яного.зруб.

Матеріали, що використовуються при кладці печі

Основна частина конструкції опалювально варильної печі монтується їх повнотілою червоною цеглою. Цей будівельний матеріал використовується і для формування димаря. Спеціальна вогнетривка цегла використовується для формування топки та основи для варильного конфорки. Для того, щоб розмістити чавунну конфорку в тілі цегли вирізається паз, або формується ряд цегли з уступом. Між собою цегла в печі скріплюється сумішшю з піску з глини в поєднанні від 1 до 2 до 1 до 5. Для підготовки розчину пісок просівається через будівельне сито, а глина на пару днів поміщається у воду для розм'якшення. Підсумкова суміш розчину не повинна розтікатися по поверхні кладки, але і не липнути до кельми. Для компенсації розтікання додається пісок, а компенсації прилипання – глина. Шов між цеглою має бути в районі 5 міліметрів після висихання. Для визначення потрібної консистенції розчину можна викласти пробну кладку з кількох цеглин. Використання цементно-піщаного розчину може призвести до розтріскування швів у зоні високих температур.

Кращим матеріалом для виготовлення духовки, конфорки, засувок, дверей і колосникових грат є чавун. При використанні сталевих елементів існує ризик передчасного прогоряння.

Між чавунними елементами та цегляним корпусом печі розміщуються прокладки з матеріалів, несприйнятливих до вогню. Допускається використання азбестового листа чи аналогічного шнура, картону з базальту. Щоб надійно зафіксувати чавунний елемент у цегляній кладці, у шви заводиться в'язальний сталевий дріт.

Забезпечення пожежної безпеки

Цегляна опалювально-варильна піч є конструкцієюпідвищену пожежну небезпеку. Для захисту від вугілля, що випадає, перед дверцятами топки на підлогу монтується лист покрівельного заліза. При проході димаря через дерев'яне перекриття він ізолюється негорючим матеріалом. При цьому будівельні норми визначають, що конструкція димаря повинна розташовуватися від горючих матеріалів на відстані не менше півметра.
