Тема проекційної оптики досить важлива і особливо важлива для кінотеатральних проекторів та компактних презентацій.
До проекційної оптики ніхто не ставитиметься з належною увагою. Ну, максимум інсталятори, зустрівшись з незвичайним заміським будинком, починають шукати заміну тому об'єктиву, що йде з проектором за замовчуванням і купувати потрібної фокусної відстані. Коли ми говоримо про кінотеатральні проектори, ми повинні думати про те, як дана оптика впишеться в конкретні умови вашого будинку, а коли ми купуємо портативні проектори для презентацій, ми починаємо згадувати економічну кризу і ті маленькі офіси, що тепер воліють знімати ваші партнери.
Одним словом головне, на що ми звертаємо оптику при покупці проектора це відстань від самого проектора до нашого екрану і природно розмір зображення, яке ми при цьому отримаємо. Однак, крім фокусної відстані, оптиці існує також і зрозуміле відносного отвору, тобто світлосили того чи іншого об'єктива. Відносний отвір часто ще називають діафрагмою, що не зовсім правильно по суті, але настільки загальноприйнято, що навіть не заперечується. І часто так буває, що, купивши проектор з релізним світловим потоком в 2000 люмен підрахованих за системою ANSI, тобто прямо в об'єктив у центрі екрана і білого кольору, ви в результаті отримуєте реальних 1200-1400 люмен. Це часто просто видно неозброєним оком, стоять два проектори з однаковими параметрами яскравості, але з об'єктивами з різними діафрагмами і все яскравість різна.
Просвітлення
Бувають відмінності навіть у об'єктивів однакових по фокусній відстані та відносному отвору. Це, як правило, відбувається, якщовиробник ставить на проектор дешеву непросвітлену оптику. Просвітлення є важливим параметром оптики, від нього залежить ступінь поглинання лінзами частини світлового потоку, який гаситься на межі повітря-скло. Для зниження подібного поглинання на скло у вакуумній камері наносять пари того чи іншого металу, створюючи найтонші шари просвітлення. Ефект просвітлення походить від того, що на кожному новому шарі нанесеному на поверхню скла лінзи кут заломлення трохи легше згинає прохід променя світла на межі скло-повітря. У результаті, чим більше шарів просвітлення у лінзи, тим менше світла вона поглинає, і через неї проходить більше світла, а вона сама менше гріється і від розширення змінює геометрію. Зрозуміло, що відсутність спотворень у геометрії лінзи призводить і до відсутності спотворень й у зображенні на екрані. У сучасних і потужних виробників проекторів оптика не просвітленої не може бути, але проекторні компанії без імені можуть поставити на свій проектор пластикові непросвітлені лінзи.
Фокусна відстань

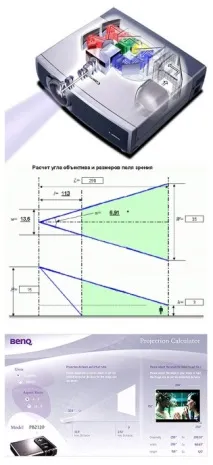

Ніхто і майже ніколи не дає параметрів оптики проектора в релізах компанії, але, проте, кожен проекційний об'єктив має дві фокусні відстані – мінімальну і максимальну, тобто при максимальному і мінімальному збільшенні зображення. Однак, за всіма цими розумними словами завжди слідує одне, ширококутий ваш проектор або він довгофокусний. Для того, щоб не вводити покупців проекторів у ступор, виробники та продавці вирішили демонструвати їм прості та зрозумілі цифри відстані до екрану та розміру екрана при даній відстані у своєму максимальному та мінімальному значенні. Широкий кут дуже зручна штука, але має свої неприємні нюанси, такі як,наприклад, спотворення форми зображення, що демонструється, та й що гріха таїти часто і деталізація страждає в таких проекторах, і особливо на краях екрану. Мало того, на багатьох ультракороткофокусних проекційних об'єктивах через властивості конструкції неможливо поставити ні зум, ні кільце фокусування. З одного боку може здатися, ну навіщо регулювати фокусну відстань у проектора, у якого найвища глибина різкості, але, на дуже малих відстанях від екрану це корисно, а часом і потрібно. З довгофокусними таких проблем немає, зате з'являється проблема розміру приміщень, тому що для встановлення такого проектора вам доведеться використовувати велике, а найголовніше глибоке приміщення. Середній фокус більш поширений в об'єктивах проекторів, і нівелює недоліки обох крайнощів фокусної відстані, але має їх недоліки, хоча і меншою мірою.
Змінні об'єктиви
Можна сказати, що змінні об'єктиви сьогодні прерогатива лише дуже багатих проекторів. Мало того, якщо ви маєте справу зі світом кінотеатральних проекторів для побуту, тобто Full HD або максимум 2К, то найчастіше такі проектори мають жорстко вбудовані об'єктиви. А ось інсталяційні презентаційні проектори найчастіше мають змінні об'єктиви. Це легко зрозуміти, як правило такі проектори і продаються без оптики і для кожного окремого випадку інсталяції вивіряється і відстань до екрану, і розмір зображення на екрані, а в такому випадку прийнято розраховувати оптичну групу виходячи з того, що проектор жорстко стоять у конкретній точці . Тобто, підібравши серед об'єктивів свою оптику, користувач вирішує всі свої проблеми з інсталяцією.
Зум, він же варіооб'єктив, він змінно-фокусний об'єктив, він же об'єктив з трансфокацієювикористовується в проекторах без змінної оптики повсюдно, тому що навіть при використанні портативних проекторів, і навіть невеликий зум, дозволить вам не рухати зайвий раз корпус самого проектора. Цікаво, що класична українська мова передбачає написання слово зум, з однією літерою «м», але словотворення сучасної української мови сьогодні відбувається настільки енергійно, що більшість, що технічних журналістів, що простих людей не особливо вдаючись у «дрібниці», пише це слово, як їм здається правильніше. От і ми будемо. Зуми сьогодні рідко мають великі значення трансфокації і рідко коли вона перевищує 1,2, тобто зміна розміру екрана після зумування буде не більше ніж на 20%. Зумування, як правило, проводитися ручними повідками, розташованими на верхній або, в крайньому випадку, бічній панелі корпусу, у будь-якому випадку, як би не стояв проектор в остаточному варіанті, тобто прямо перед екраном, у варіанті стельового кріплення, або навіть просвітного проектування , ручка зуму, та втім, і ручка фокуса повинні бути розташовані зручно для регулювань. Але буває, що конструкції проекторів не дозволяють винести на «поверхню» ручку управління зумом, або ще гірше, оптика настільки складна або, наприклад важка, що руками її чіпати не вийде, тоді зуми роблять з електроприводом. А що приємно, наживаєш на кнопку на пульті дистанційки, і ось тобі зображення почало рости як на дріжджах. Тільки погано, моторизовані приводи оптики, що для фокусування, що для зуму, страшно подорожчають кінцеву вартість.
Зміщення оптичної осі об'єктива
Часто цю функцію називають «шифтом» або англійською Shift. Насправді дуже зручна, але дуже рідкісна функція для проекторів. На пам'яті виникають лише досить дорогікінотеатральні проектори з цією функцією від компаній Epson, Panasonic, Sony, JVC та Sanyo. У проекторів Epson серій TW до моделі 2000 величина шифта, така велика, що зображення по вертикалі і по горизонталі зміщується на величину більшу, ніж розмір екрану по осі осі проектора. Тобто буквально зі столу можна проектувати кіно на підлогу з дистанції півтора метра.
