Основні вимоги до обмуровки

Обмуровка має бути герметично щільною. У місцях, де потрібна вогнетривка кладка, застосовують шамотну цеглу. Вся цегла, що йде на відповідальні місця обмурівки, сортується для правильного її розподілу за окремими видами робіт. Цегла з відбитими кромками у відповідну кладку застосовувати не можна. Нерівні поверхні не дадуть тонкого шва, а він обов'язковий. Щоб досягти тонкошовної кладки, цегла для кожного ряду перевіряють шаблоном (рис. 130).

Мал. 130. Обмуровка жаротрубного котла.

Не можна додавати до вогнетривкої глини простий пісок або кухонну сіль, як це іноді роблять пічники. Особливо ретельна кладка, наприклад, склепінь та арок з вогнетривкої цегли вимагає товщини шва не більше 1 мм. Ретельна кладка (п'яти та арки склепінь) виконується з товщиною шва не більше 2 мм. При звичайній кладці товщина шва може бути 3 мм.

Звідси зрозуміло, як ретельно має бути приготовлений шамот. Помел його має бути до 2 мм для звичайної кладки, до 0,75 мм для особливо ретельної. Для ретельної кладки слід застосовувати рідкі розчини; ретельна кладка вимагає роботи із напівгустим розчином; Традиційна кладка ведеться з розчином густоти сметани.

Застосовувати брудну воду, що часто має місце на будівництві, або готувати вогнетривкий розчин у ящиках із залишками вапняного розчину не дозволяється. Для приготування вогнетривких розчинів треба мати окремі ящики. Для кладки келихів застосовують звичайну червону цеглу на глиняному розчині. Зовнішні стіни обмуровки також викладаються зі звичайної цегли. Кладка в місцях, що мало прогріваються, ведеться на вапняному і складному розчинах, якщо є грунтові води. Фундаменти під обмуровку можуть виконуватися з природного каміння на складному.розчині або, при сухих ґрунтах, із цегли; застосовуються також і бетонні основи.

При кладці облицювання застосовують розчин 1:2:5 (одна частина цементу, дві-повістки та п'ять-піску); для фундаментів – 1:2:3 або 1:2:4; при обмуровках з вагою застосовують цементні розчини 1:3 (одна частина цементу, три частини піску) або 1:4.

При виготовленні бетонних фундаментів найкращим за складом вважається бетон з гранітного щебеню та кварцового піску (одна частина цементу, три-піску та шість-гранітного щебеню).

Основні правила, які необхідно пам'ятати печікові-обмуровщику при кладці стін обмуровки:

1. Кладку нового ряду можна розпочинати лише після повного закінчення попереднього.

2. Перед кладкою обов'язково робити наверстку, тобто попередньо підбирати і приганяти цеглу насухо і вже після цього класти їх на розчин. Зовнішні частини стіни виконувати так, щоб цілі кути і правильні кромки цегли, що укладається, припадали із зовнішнього боку.

3. Стежити за перев'язкою швів, тобто в 1/2 цегли, допускаючи перев'язку в 1/2 як виняток.

4. Не застосовувати биту цеглу.

5. Шви кожного ряду заливати рідким розчином, щоб забезпечити газонепроникність стіни.

6. Дотримуватися суворої перев'язки як вогнетривкої футеровки, так і в облицювальній частині.

Мал. 131. Прийоми кладки обмуровки різної товщини: 1 - хрестова кладка стін обмуровки без перев'язування футерування з облицюванням; 2 - штроба; 3 - спосіб кладки кута та стін обмуровки товщиною в 1 п в 1/2 цегли; 4 - кладка стіни обмуровки в 2 цеглини.

На рис. 131 показані приклади кладки та перев'язування стін різної товщини. 7. Правильність кожного укладеного ряду перевіряти за рівнем, вертикальність стін -схилом.

8. При перерві або припиненні кладки обривати се штробою (уступами) у різних рядах, а не вертикально.

9. При обмуровуванні малих котлів можна застосовувати спосіб хрестової перев'язки, але з обов'язковою вмазкою клямерів (гачків).

10. Ущільнюючи шов, постукувати по вогнетривкій цегли дерев'яним молотком (див. рис. 130), але не сильно, щоб уникнути поломки або тріщин.

Кладка стін обмурівки для чавунних і особливо для сталевих котлів великого розміру виконується за допомогою шкарпетки з дощок. На обносці наносяться основні розміри стін обмуровки у суворій відповідності до креслень. Розміри відзначаються зарубками, по середній лінії фундаменту забиваються цвяхи. Натягнувши по забитих цвяхах тонку мотузку (краще м'яку дріт), отримують подовжню вісь майбутньої обмуровки. Натягом другого дроту перпендикулярно до першої знаходять головну поперечну вісь обмуровки. По двох основних осях визначають стіни обмуровки (перевіряючи за кресленням) та стіни топливника.

Між футеровкою і кладкою зовнішньої облицювальної частини стін залишають невеликий повітряний прошарок-щілина. Ця щілина при кладці засипається яким-небудь нетеплопровідним матеріалом: меленим шлаком, інфузорною землею і т. п найменшої товщини. У стінах великих паливників необхідно залишати температурні шви для вільного розширення цегляної кладки; шви закладаються азбестовим шнуром (рис. 132).

Мал. 132. Температурні шви.

Обмуровку топливника треба починати з нижньої частини зольникової камери, потім викладати бічні, задню та передню стінки. Кладка склепінь і арок в обмуровці має виконуватися особливоретельно, тому що розміри склепінь і навантаження на них значно більші, ніж у печей. З іншого боку, часто робляться склепіння на два оката, тобто. двошарові (для більшої надійності у разі прогорання).

Зовнішнє оздоблення стін обмуровки проводиться декількома способами. Невеликі казани оштукатурюють або обмазують. Кладка стін ведеться в пустошівку. У розчин 1:4 (1 частина глини та 4 частини піску) додають до 7г частини цементу. Спочатку суміш перемішують у сухому вигляді, а потім додають теплу воду і знову перемішують. Білі при кладці шви не залишені порожніми, то для кращого зміцнення шару штукатурки на стіні кладку треба змочити розчином (на 1 відро 3/4 рідкого скла та 1Д теплої води). Товщина шару штукатурки має бути не більше 3-5 мм. Оштукатурювати можна лише через місяць після експлуатації обмуровки та в нагрітому стані. Штукатурний шар можна побілити або фарбувати. Якщо зовнішня поверхня стін обмуровки виконана ретельно, вона і без будь-якої обробки має акуратний вигляд. Потужні котли іноді забезпечуються зовнішньою обшивкою із сталевих листів.

Сушіння обмурівки. Після закінчення обмурувальних робіт весь масив кладки повинен бути добре просушений. Сушіння проводиться після того, як всі димарі будуть очищені від сторонніх предметів, сміття та щебеню, а прочисні отвори та оглядові люки щільно закриті.

Природне просушування ведеться при відкритих топкових, піддувальних дверцятах і димових засувках на природній тязі протягом декількох днів. Вогнева сушка повинна вестися на слабкому вогні з відкритими дверцятами топки, з постеленим нагріванням кладки і під технічним наглядом. Слід пам'ятати, що поспішне неорганізоване сушіння обмурівки з сильним початковим розігрівом паливника та дьпмообігів може зіпсувати всю роботу, а через нерівномірність нагріванняу кладці з'являться тріщини.

Кладка кнурів ведеться зі звичайної цегли і не становить особливих труднощів. Підпільні борова треба добре заізолювати (від ґрунтових вод). Для цього нижню частину борова роблять із бетону; під котельнею закладають труби з отворами в стінках для просушування ґрунту. По трубах ґрунтові води відводяться в каналізацію. Перекриття борова робиться у вигляді склепіння. Для кладки склепіння використовується пересувна опалубка.

Обмурувальні роботи в зимовий час. Якщо температура приміщення нижче нуля, то застосовувати можна лише підігріті матеріали та розчини. Цегла повинна мати температуру не менше ніж +5 °, розчини - до +40 °. Цегла та розчин подаються до місця роботи з таким розрахунком, щоб їх вистачило на 20-30 хв. Цегла (вогнетривка) повинна бути сухою. Сушити обмуровку треба особливо ретельно. Природне сушіння займає 10-12 днів.

Ремонт обмурівки. Обмуровку необхідно періодично оглядати і усувати дрібні дефекти: закладати тріщини, вставляти і замазувати цеглу, що випала. Якщо тріщини знову з'явилися, або вони глибокі (рис. 133).

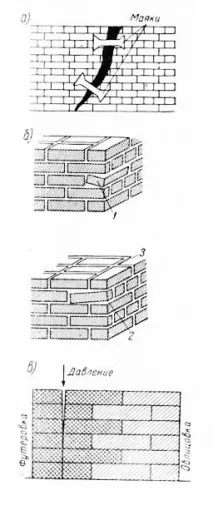

Мал. 133. Дефекти обмуровки: а - тріщина в обмуровці від осідання фундаменту котла; б - шлюб у кладці кута облицювання; в - шлюб у кладці футеровки - розшаровування кладки через відсутність перев'язки.

треба зробити «маяки», тобто на обидві сторони кладки через тріщину накласти смужки з алебастру чи гіпсу; за "маяками" треба постійно спостерігати. Крихкі «маяки» легко лопаються і сигналізують про зростання тріщини. Причиною «глибоких тріщин» можуть бути поспішна сушка обмурівки, неправильна кладка фундаментів або стін обмурівки. Глибина залягання тріщин визначається свічкою (полум'я при наскрізній тріщині засмоктуватиметься разом із струмом повітря всерединуобмурівки). Виявити дрібні тріщини можна, закривши недовго димовий шибер під час роботи котла. Дим почне з'являтися через усі наскрізні щілини та тріщини. Причиною псування фундаменту можуть бути і ґрунтові води, за появою яких і своєчасним відведенням необхідно уважно стежити.

До неправильностей кладки, що викликають появу великих наскрізних тріщин, а іноді і відшаровування її, слід віднести неуважне ставлення до перев'язки швів (див. рис. 133). Неправильність сполучення кутів і викладення рядів ложками може призвести до розшаровування кладки і відходу шару футеровки під тиском ваги.

Найбільш важкими і вимагають багато часу є роботи з перекладання склепінь і арок, що обвалилися. Тому склепіння в два окати виявляються зручнішими.

Великий ремонт обмурівки зазвичай є наслідком неякісної кладки. Майстер, що веде обмуровочні роботи, повинен бути вимогливим до матеріалів, з яких ведеться обмуровка та якості своєї власної роботи. Кладка фундаментів під насоси та вентилятори. Останнім часом фундаменти під різне обладнання котелень: насоси, вентилятори, димососи тощо робляться з бетону або залізобетону.

Фундаменти є суцільні масиви, що заглиблюються в землю на більшу частину своєї висоти. Готуються фундаменти за спеціальними кресленнями, де показано розмір; (масиву) фундаменту, його заглиблення в землю та розміщення у верхній його площині гнізд (порожнеч) для закріплення болтів, на яких буде кріпитися плита, що несе насос або санки електромотора тощо.

Бетонні фундаменти виготовляються в опалубці з дощок. Вона встановлюється у виритий формою фундаменту приямок. Дно приямка трамбується щебенем, на який насипається шар піску в 10-12 см. Опалубнийящик встановлюється з прозором від стінок приямка, який після схоплювання розчину засипається піском. У тіло фундаменту вставляються пробки (з дощок чи брусків). Потім при схоплюванні розчину пробки виймаються.

Ці порожні гнізда служать для кріпильних болтів. Плита насоса своїми наскрізними отворами встановлюється на отвори гнізд, які (на розчині) занурюються кріпильні болти. Після цього плита знімається, розчину в гніздах дають можливість схопитися з фундаментів та болтами. Болти в нижній частині розширені (у вигляді хвоста або нерухомої гайки); на верхню частину болта нанесено різьблення, на яке потім (під час установки плити) надягаються шайби і загвинчуються кріпильні гайки.

Кладка цегляного фундаменту ведеться на цементному розчині, рядами з перев'язкою швів. Затори встановлюються по ходу роботи. Кріпильні болти ставляться на цементі. Цегляні фундаменти можна влаштовувати лише у сухих ґрунтах. Фундамент, що виступає над рівнем підлоги, можна оштукатурити або обробити розшивкою швів.

---
