Позначення висотних позначок на кресленнях та планах, Виконавча документація

Які висотні позначки для трубопроводів потрібно вказувати на кресленнях та планах?

Залежно від виду трубопроводу даються такі висотні позначки:

Водопровід та газопровід :

  • позначка кільця люка;
  • відмітка землі;
  • позначка верху труби.

Каналізація та стік :

  • позначка кільця люка;
  • відмітка землі;
  • позначка дна лотка.

Теплотраса :

  • позначка кільця люка;
  • відмітка землі;
  • відмітка верху труби;
  • позначка дна каналу.

Електрокабельні прокладки :

  • позначка кільця люка;
  • відмітка землі;
  • відмітка верху блоку;
  • позначка дна низу блоку.

Зв'язок :

  • відмітка люка колодязя;
  • відмітка землі;
  • відмітка верху блоку;
  • позначка дна каналу.

У тому випадку, коли земля та кришка люка знаходяться на одному рівні, у колодязів даються лише дві позначки (позначка кільця люка та верху труби чи лотка).

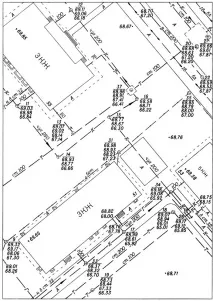

І насамкінець подивимося: Приклад плану підземних комунікацій з висотними відмітками…

висотних

Джерело: Правила накреслення умовних знаків на топографічних планах (можна завантажити тут).
