Ремонт шатунно-поршневої групи ЯМЗ-650

Зняття шатунно-поршневої групи

1. Пронумерувати шатуни та кришки шатунів відповідно до номера циліндра з боку, протилежного валу розподільчому (якщо це не передбачено конструкцією).

2. Зніміть кришки нижніх головок шатунів.

3. Витягти вкладки нижньої головки шатунів нижні (650.1004059).

4. Розкласти деталі у потрібному порядку.

ямз-650

5. Зняти шатун із поршнем у зборі.

6. Витягти вкладки нижньої головки шатунів верхні (650.1004058).

7. Розкласти деталі у потрібному порядку.

Розбирання шатунно-поршневої групи

ямз-650

1. Зняти кільця поршневі (8), використовуючи пристосування 0825 (див. мал. 2).

2. Зняти кільця стопорні (6, 10).

3. Спресувати пальці (7).

4. Відокремити головки поршнів (9) від спідниць (11).

Контроль деталей КШМ

Поршень: діаметр, палець та його посадкову поверхню, канавки під кільця поршневі. Кільця поршневі: товщину, зазор у канавці під кільця поршневі, зазор кілець стопорних. Шатуни: прямолінійність та виправлення, вкладиші.

Складання шатунно-поршневої групи

ямз-650

1. Змонтувати головку поршня зі спідницею, орієнтуючи боби, один навпроти одного (див. рис 3), (650.1004013 - поршень складової у зборі).

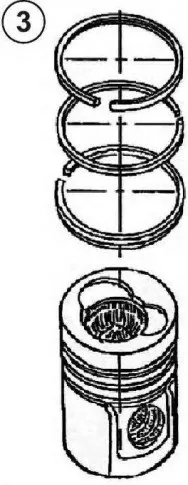

2. Зібрати поршень з поршневими кільцями, використовуючи пристосування 0825 (див. Мал. 2):

групи

на поршень встановлюється комплект поршневих кілець:

- перше компресійне кільце має у перерізі двосторонню трапецію робоча поверхня з покриттям хромокерамікою

- друге компресійне кільце прямокутного перерізу (хвилинне);

- маслознімне кільце коробчатого типу з витим розширювачем, робочі кромки покриті хромом

- кільце компресійне верхнє(650.1004030),

- кільце компресійне друге (650.1004032),

- кільце маслознімне (650.1004034). Замок кільця маслознімного поршневого розташувати з боку виїмки на спідниці поршня (див. рис. 4).

ремонт

Замки 3 кілець поршневих не повинні бути на одній лінії (див. мал. 5).

3. Змастити олією палець поршневий (650.1004020) та втулку шатуна.
