Ремонт Транзистор тестера після розряду в нього конденсатора
Ситуація така, запарку встромив на тест не розряджений кондер 400 вольт, і зламав тестер. В результаті діагностики виявив, що відлетіла Atmega328, довелося замовити USBASP програматор і саму атмегу. Ну, а тепер поїхали.
Для початку знімаємо старий МК та ставимо новий
Після чого припаюємо контакти для зручності програмування

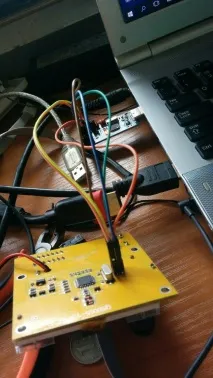

Приєднуємо прогер до тестера
Шукаємо де GND на тестері і далі на малюнку.
Після цього підключаємо прогер з тестором до комп'ютера
І запускаємо AVRDUDE. Попередньо треба знайти прошивку під транзистор тестер. У прошивці є два файли .hex і .eep шляхи до них потрібно вказати в програмі
Після чого вибираємо тип мк, який шитимемо, у нашому випадку Atmega328p
І по черзі натискаємо на кнопки програмування, спочатку Hex потім EEP
Після цього тестер має запуститися та заробити
Але в мене поки що танці з бубном не закінчені, я так і не зміг знайти адекватної прошивки під свій тестер, тому попросив китайця вислати мені її мило. Якщо пощастить, то може й надішле. А поки що я маю дуже повільно працюючий тестер. Кондер десь 20-30 секунд вимірює і те не вірно (Коли впораюся з цією недугою обов'язково відпишу!
Спільнота Ремонтерів
- Найкращі зверху
- Перші зверху
- Актуальні зверху
Не видно у фотках програмування Fuse бітів – тому повільно і не правильно працює (не від зовнішнього кварцу, а від внутрішнього RC)
Теж спочатку подумав про це. Але якз'ясувалося, мікра дохла на половину була. В результаті вона зовсім зітхнула, я зняв з ардуїнки іншу, і все відразу запрацювало.
Може ось тут прошивку знайдеш, я якось вивчав це питання, тому в закладках у мене валяється:
Виручив. Девайс ожив із першого заходу. Хлопець, я навіть зареєструвався тут спеціально, щоб сказати тобі – ДЯКУЙ ВЕЛИЧЕЗНЕ.
Та нема за що ) Залишайтесь, сайт класний ) Не дарма реєструвалися )
Відразу виникла думка - чи можна поміняти кварц із мого варіанта "M328Kit+TFT" 8 мгц на 16 або 20, звичайно з іншою прошивкою? Або чого ще там інше триматиме?
Можна буде, якщо у прошивці все буде прописано. Або дільник частоти прописати на прошивку.
Так якщо взяти прошивку з Вашого набору, безпосередньо під 16 або 20 МГц - то, як розумію, воно там вже все і прописано як слід. Чи не так?
Підозрюю, що з теорії треба буде ще пару кондерів, що задають, перепаяти, на половину ємності колишніх.
ні, я коли на atmega8 писав прошивки, начхати йому було на кондери, просто кварц перекидав і частота змінювалася
Спробую. У принципі, розклад не напружує, купка атмег 328 і програматор є, відкотити можна в будь-який момент. Благо, дип28 з ліжком, тільки пацієнтів міняй. Як думаєте, буде швидкість роботи вище з підвищенням частоти - чи навпаки косяки додадуться? )
Чесно не думаю, думаю, що вони просто прошивку скоригували дільниками без урахування можливостей мк. Так що все буде однаково, але можу помилятися
ніщо не зрозумів але спасибі..теж граблі)
У 90-х наша фірма закупила валізи з інструментом для телемайстрів (HOZAN).
Там були цифрові тестери з автоматичним вибором межі виміру. Круть неймовірна! Але - на жаль був відсутній захист від "скількиом в ланцюзі 360 вольт", через що тестер пищав і відмовлявся міряти оми і кілооми. При розтині був виявлений згорілий запобіжник на 100 міліампер і два пробитих транзистора, шляхом продзвонювання на справному тестері з'ясували тип провідності, впая в3 з'ясували тип провідності. схему впайки не пам'ятаю, але начебто назовні тільки бази стирчали.Можу помилятися..До наступного виміру омів в ланцюгу під напругою.Коли після чергового перепаювання почали відшаровуватися доріжки (відмінно приклеєні були, корейці молодці!) - впаяв шматочки від роз'ємів під мікророз'ємів під мікро просто впихав транзистори без пайки, потім якось умудрився спалити його остаточно, довго валявся в ящику, поки колишній колега (років через 10!) не попросив, у нього в цьому приладі стерся перемикач, аналогів він знайти не зміг, обдзвонив усіх, ось я не викинув – віддав йому!
а чи є якісь схемні рішення, щоб МК не вилітав при наступних розрядках кондерів?
Попередньо розряджати його найпростіше
на другому фото, друга нога справа (26, начебто). непропай чи здається? а то мало.
