Роботи зі встановлення настінного котла Baxi Luna 3 Comfort
Встановлення та монтаж настінного двоконтурного газового котла Baxi Luna 3 Comfort 1.310 / 1.240 fi необхідно проводити з урахуванням подальшого сервісного обслуговування. Необхідно враховувати вагу котла, а також вагу води, яка є в системі опалення.
Рекомендується не притуляти котельний агрегат до стіни і залишити вільним відстань 100 мм у задній його частині.
У разі нерівностей на підлозі в приміщенні установки настройте регулювальні ніжки апарата. Після визначення місця встановлення котла поставте на стіні позначки для приєднання труб.
З цією метою використовуйте шаблон кріплення, що постачається з пристроєм. Шаблон має бути встановлений на стіні на висоті 1642 мм.
У комплект поставки двоконтурного котла Baxi Luna 3 Comfort 1.310/1.240 fi входять:
- Дюбелі 8 мм та гачки.
- Газовий кран та трубка подачі газу.
- Кран подачі холодної води з фільтром та трубка (заповнення контуру котла).
- труба подачі в систему опалення.
- Труба повернення із системи опалення.
Виконайте установку, розпочавши з гідравлічних та газових приєднань, вказаних на нижній перемичці самого кріпильного шаблону. Набір гнучких шлангів не використовується. У цьому випадку не повинні встановлюватися трубки, що постачаються окремо.
Для підключення проводки двигуна триходового клапана провести наступні роботи:
- зняти передню панель котла настінного газового Баксі Місяць 3;
- Повернути панель управління і, відгвинтивши три гвинти, зняти захисну кришку;
- під'єднати дроти (білий – червоний – чорний), що йдуть від мотора триходового клапана;
- Перевірте правильність підключення проводів до CN1 електронної плати.
- Провести електричний кабель через кабелетримач панелі керування;
- Закрити панель керування, зафіксувавши її кріпильними гвинтами.
Операції з приєднання датчика бойлера:
- зняти передню панель котельного агрегату;
- Повернути вниз панель управління та, знявши захисну кришку, отримати доступ до клемної колодки М2;
- провести кабель через кабелетримач, розташований на поперечній скобі котла Baxi Luna 3 Comfort 1.310/1.240 fi;
- Приєднайте кабель датчика NTC пріоритету контуру ГВП бойлера Combi до клемної колодки М2, попередньо видаливши опір.
Злив води з бойлера може бути виконаний спеціальним краном, розташованим у нижній частині бойлера.
Для доступу до крана потрібно демонтувати нижню передню панель та виконати такі роботи:
- Зніміть передній шаблон, який утримується магнітами;
- демонтуйте нижню передню панель, закріплену затискачами; для цього з силою потягніть за край панелі;
- Зніміть одну з двох бічних панелей і закрийте кран подачі холодної води у газовий котел Баксі Місяць 3;
- Відкрийте кран гарячої води в точці, розташованій якомога ближче до котельної установки;
- З'єднайте шланг зі штуцером крана зливу та направте шланг до зливу;
- Плавно відкрутіть гайку крана.
Запобіжний клапан контуру ГВП може спрацювати в наступних трьох випадках:
- якщо тиск у водопроводі перевищує 4 бари і потрібна установка редукторатиск води;
- у системі холодного водопостачання встановлено зворотний клапан;
- довжина системи холодного водопостачання недостатня, щоб вмістити воду при тепловому розширенні.
Щоб уникнути спрацювання запобіжного клапана в контурі ГВП, слід встановити розширювальний бак. Комплект для приєднання розширювального бака замовляється окремо.
Операції зі встановлення розширювального бака для котла Baxi Luna 3 Comfort 1.310 / 1.240 fi:
- Зніміть передній шаблон, який утримується магнітами;
- Зніміть нижню передню панель, закріплену затискачами; для цього з силою потягніть за край панелі;
- здійсніть злив води з бойлера;
- Встановіть розширювальний бак у відповідне поглиблення в ізоляції, передбачене у пристрої, та зафіксуйте його передньою перемичкою за допомогою двох шурупів;
- Зніміть зливний кран бойлера та встановіть Т-подібний гідравлічний фітинг;
- Приєднайте гнучку підводку та кран до Т-подібного гідравлічного фітинга.
Для очищення змійовика дійте відповідно до наведених нижче інструкцій:
- злийте воду з бойлера;
- Зніміть передній фланець, попередньо відкрутивши шість кріпильних гвинтів;
- Очистіть спіралі змійовика йоржиком і видаліть шматочки накипу за допомогою пилососа;
- Переконайтеся у цілісності магнієвого анода, встановленого усередині бойлера;
- При необхідності замініть анод;
Експлуатація настінних двоконтурних котлів Баксі Місяць 3 з бойлерами Combi
Combi - це накопичувальний бойлер на 80 літрів з нержавіючої сталі AISI 316 L, завдяки якому можна перетворити настінний одноконтурний котел на двоконтурний котел.
Для приєднаннябойлера Combi до двоконтурного котла Baxi Luna 3 Comfort 1.310 / 1.240 fi виконайте такі операції:
- Зніміть упаковку з настінного котла та покладіть котел на бічну поверхню;
- Зніміть передню панель котла та зафіксуйте кріпильні затискачі на бічних панелях. Встановіть дві шпильки на передній панелі та закріпіть їх за допомогою гайок.
- При експлуатації газового котла Баксі Місяць 3 з бойлером Combi передня панель котла повинна бути зафіксована за допомогою кріпильних затискачів, не використовувати для цього два нижчі гвинти.
- зафіксуйте кріпильну пластину в задній частині агрегату за допомогою чотирьох шурупів;
- Зніміть блок для приєднання труб, розташований у верхній частині бойлера Combi, попередньо викрутивши дві гайки M6;
- Зафіксуйте п'ять труб підключення у відповідних точках на котлі; використовуйте герметичні прокладки, що входять у комплект поставки (попередньо переконайтеся, що заглушка видалена з подачі змійовика);
- Зафіксуйте блок для приєднання труб на задній частині агрегату за допомогою саморізів, що входять до комплекту постачання;
- Підніміть котел із встановленим на ньому блоком для приєднання труб і поставте котел Baxi Luna 3 Comfort 1.310/1.240 fi на бойлер Combi, стежачи за тим, щоб обидва пристрої стояли рівно.
- два гвинти М6 повинні бути закріплені у відповідні отвори на перемичці блоку для приєднання труб;
- Зафіксуйте бойлер Combi із котлом; для фіксації спереду використовуйте панель кріплення, для фіксації ззаду – дві гайки М6;
- Встановіть дві трубки для приєднання до змійовика бойлера та трубку для заповнення; для цього використовуйте відповідні прокладки, що постачаються в комплекті;
- Закрутіть 4 кріпильні втулкибічних панелей.
- Бічні панелі та перемичка для бічних панелей повинні бути встановлені після завершення приєднання бойлера до апарата.

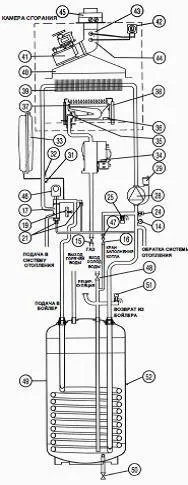

Мал.3. Робоча схема котла Baxi Luna 3 Comfort 1.310/1.240 fi з бойлером
14 - манометр, 15 - газовий кран, 16 - кран заповнення котла, 17 - триходовий електричний клапан, 19 - диференціальний гідравлічний пресостат, 21 - автоматичний байпас, 24 - кран зливу води з котла, 25 - запобіжний клапан, 28 - насос , 29 - автоматичний відвідник повітря, 31 - датчик NTC контуру опалення, 32 - запобіжний термостат, 33 - розширювальний бак, 34 - газовий клапан, 35 - рамка подачі газу з форсунками, 36 - пальник, 37 - електрод запалювання, 38 - датчик пла 39 - теплообмінник, 40 - витяжний ковпак, 41 - вентилятор, 42 - пресостат, 43 - точка заміру позитивного тиску; на подачі холодної води, 49 - бойлер з нержавіючої сталі, 50 - кран зливу води з бойлера, 51 - запобіжний клапан контуру ГВП, 52 - датчик NTC бойлера
Роботи з демонтажу бойлера:
- Здійсніть злив води з настінного котла Баксі Місяць 3, згідно з технічним керівництвом агрегату;
- злийте воду з бойлера;
- Зніміть передній шаблон, утримуваний магнітами, а також дві металеві перемички, зафіксовані гвинтами;
- Викрутіть гідравлічні приєднання, розташовані у верхній частині бойлера;
- розріжте ремінь кріплення і зніміть передній ізоляційний кожух;
- Зніміть бойлер, попередньо нахиливши його вперед.
