Розкрій, різання та .вставка вітринного скла
Розкрій та різання скла. Вітринне скло розкроюють - переважно в безпосередній близькості до місця скління у об'єкту, що будується. Розкрій можна виконувати в ящику, що стоїть прислонно; на столах скляра, оббитих повстю; на механізованому столі-склорізі.
Розкривши ящик зі склом, необхідно ретельно його оглянути. Якщо виявлено розбите або тріснуте скло, їх виймають з особливою обережністю, частинами. При розкрої вітринного скла в ящику, що стоїть прислонно, один скляр розмічає і ріже скло зі драбини, опертої на верхню частину рами ящика; двоє інших підтримують скло за допомогою ручних вакуум-присосів або брезентових лямок. Під нижнє ребро ящика встановлюють підкладки-бобишки перетином 30X30 мм, поєднуючи вертикальну грань однієї з них з лінією різу. До скла прикладають рейку і шибку, притримуючи її лівою рукою, правою робить надріз. При висоті листа більше 1,8 м підрізають верхню частину листа на зручну довжину, а потім видаляють драбину і продовжують надріз до нижньої грані.
Якщо смуга відходів ширше 50 мм, скло ріжуть кілька разів смугами шириною 30-50 мм, відламуючи кожну окремо.
При розкрої на столі великогабаритного скла його витягають із ящика і переміщують вручну за допомогою вакуум-присосів або лямок. Витягувати шибки з ящика доцільно за допомогою дерев'яної знімної рами-піддону, виготовленої за розміром скла.
Для вилучення скла ящик встановлюють похило у безпосередній близькості від столу. Раму-піддон укладають у ящик на скло, після чого скло разом із рамою перекантовують спочатку у вертикальне положення, а потім на площину столу. Розмір полегшеного розкроювального столу 3,8 X3, 3 м. У цьомуу разі скло розкроюють безпосередньо на рамі.
Скло перед різкою насухо протирають і перевіряють величину кутів. Для різання скла доцільно застосовувати пристосування конструкції Л. І. Ізаксона (рис. 1). Ріжуча частина пристосування встановлена на каретці, що рухається, яка переміщається канатом при обертанні рукоятки одного з блоків, укріплених по кінцях рамки.
Розкрій великогабаритного скла на механізованому столі-склорізі дозволяє швидко та безпечно виймати з ящика листи скла та різати його. Механізований стіл-склоріз являє собою полегшений розкрійний стіл зі змонтованим на ньому механічним склорізом. У рамі в спеціальних напрямних при обертанні рукоятки переміщається за допомогою канатика каретка з вмонтованим у неї звичайним склорізом (пристрій аналогічний до пристосування конструкції Л. І. Ізаксона).
Крім механізованого столу-склорізу з ручним приводом застосовують також механізовані столи-склорізи з електроприводом. Цей стіл-склоріз складається з металевого каркаса, двох взаємно перпендикулярних напрямних зі швелерів № 5, двох кронштейнів із вмонтованими на кінцях склорізами та пристосуванням для відбивання відрізаного скла, системи блоків, канатиків та двох електродвигунів. Верхня площина столу виконана з деревостружкової плити.
При натисканні кнопок включення магнітного пускача наводяться в рух поперемінно поздовжній або поперечний кронштейни. Вони плавно заходять на скло, що ріжеться склорізом по довжині чи ширині. Наприкінці шляху кронштейни автоматично включають відбійний пристрій та зупиняються при зіткненні з кінцевим вимикачем. Після натискання другої кнопки кронштейн повертається у вихідне положення та весь процес повторюється. Механізовані столи-склорізи комплектують вакуум-присосами, які служать для тимчасової фіксації та перенесення скла.
Для закріплення вакуум-присос приставляють мембранами до скла та повертають важелі кожної з них. Щоб звільнити скло від вакуум-присоса, необхідно повернути важелі у вихідне положення. Пружина повертає діафрагму у початкове становище. Діаметр кожної мембрани -115 мм, що утримує зусилля трисекційного вакуум-присоса - 150 кгс, час перехоплення - 40 хв, маса одного вакуум-присоса-2,5 кг.

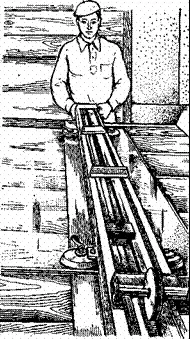

Після вилучення з ящика пакувальних матеріалів до листа скла приставляють вищевказаний стіл всією площиною кришки. Потім робітники за допомогою вакуум-присосів (мал. 2) піднімають крайній лист на 2-3 см, встановлюють його на виступ столу і, дотримуючись запобіжних заходів, плавно опускають стіл разом зі склом в горизонтальне положення. Вимірявши величину отвору по фальцях палітурки, скляр накладає на лист ріжуче пристосування з алмазним різцем і, обертаючи рукоятку натяжного барабана, ріже скло. Різання скла за допомогою механізованого столу-склоріза (рис. 3) дозволяє виключити переміщення скляра по укладеному на стіл листу скла.
При невеликій висоті до низу отвору скло підносять до місця скління і вставляють його в палітурку за допомогою рами столу, що піднімається, на якому розмальовували скло.
При склінні на висоті з риштовання або з підвісних колисок застосовують підйомно-транспортну піраміду (рис. 4).
Підйомно-транспортна піраміда є легкою конструкцією, виконаною з дерев'яної або дюралюмінієвої рами, розташованої майже вертикально (під кутом близько 70°) і має з протилежного боку підкоси. У низу піраміди зроблено буртик, на якийвстановлюють нижню кромку скла, При перенесенні або підйомі скло всією своєю площиною спирається на раму піраміди.
Залежно від умов роботи при склінні великорозмірним склом за допомогою механізованого столу-склоріза скління виробляють ланками з 4-7 осіб на чолі з досвідченим скляром.
Крім того, ланка постачають тим же комплектом ручних інструментів, що і при склінні віконним склом.
Продуктивність праці склярів із застосуванням механізованих столів-склорізів досягає 15-20 м2 на людину за зміну.
Вставлення скла. Перед вставкою скла необхідно підготувати робоче місце, укласти інструменти, пристрої, замазку, штапики, прокладки. Для вставки вітринного скла в палітурках залежно від габаритів скла роблять фальці різної глибини — від 25 до 50 мм. Нарізане вітринне скло повинне вільно входити у фальці, тому його ріжуть по ширині менше відстані між ребрами фальців на 6-8 мм, а по висоті на 10-12 мм. Зменшення розмірів скла необхідно для зручності його встановлення, можливості укладання амортизуючих прокладок, що забезпечують цілість скла верхньої обв'язки палітурки та власної маси. Якщо палітурка знаходиться невисоко над землею і скло невелике, то його можна встановити безпосередньо із землі, а при подальшій роботі на висоті використовувати звичайну драбину. При тиску на нього вставці великого вітринного скла бажано використовувати стіл, кантувач як навісне обладнання на автонавантажувач або автокран, обладнаний спеціальними траверсами і вакуум-присосами, або машину ТП-8 (рис. 5). Якщо немає необхідного обладнання, влаштовують дерев'яні риштовання (рис. 6).
Дощатий настил риштовання повинен бути нижче рівнянижнього фальця палітурки на 40-60 мм. Після цього на підмостці слід укладати підкладки так, щоб їх верх був на одному рівні з нижнім фальцем.

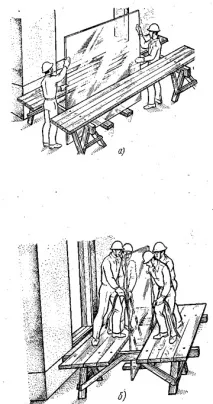

Настил по козелкам укладають після піднесення та встановлення скла на підкладки (рис. 7, а). При цьому двоє робочих утримують скло у вертикальному положенні, а інші обережно укладають дошки настилу.
Після встановлення настилу піднімають скло на підмості (мал. 7, б) трохи вище настилу, щоб на настил укласти дві підкладки, на які і опускають скло, продовжуючи утримувати його у вертикальному положенні (мал. 7, в).
При установці вітринного скла гумові прокладки складного профілю по всьому периметру скла знімають фаску за допомогою наждакового каменю. Заготовлені за розміром великогабаритні стекла встановлюють у наступному порядку: – каркас вітрини або вітража очищають від забруднення та при необхідності вирівнюють; – обкладають скло по периметру прокладкою (рис. 89, а) (при встановленні скла на прокладках) так, щоб стик припадав на одну з вертикальних сторін; – скло встановлюють на нижнє ребро поряд з палітуркою; - за допомогою вакуум-присосів або лямок, підведених знизу, скла піднімають і в злегка похилому положенні вставляють в палітурку (див. рис. 88, г) - спочатку в нижній фальц, а потім плавно утоплюють у фальці по всьому периметру; – після вивірки якості установки скла його притискають до каркаса палітурки по лінії гумового профілю металевими куточками, які закріплюють гвинтами, або ставлять штапики на сталевих клямках (залежно від конструкції кріплення).
При кріпленні скла штапиками на сталевих клямках спочатку по периметру палітурки встановлюють клямки, а потім гумову П-подібну прокладку, на яку ставлять скло. Натискаючи рукою наклямки, закріплюють штапик і його бічною стороною притискають скло до палітурки. Після цього штапик наглухо прикріплюють шурупами. Гумова прокладка повинна заповнювати весь простір між склом та штапиком. Зайву гуму, що виступила за краї штапика, підрізають ножем чи стамескою. При встановленні скла на гумовій прокладці складного профілю її закладають у каркас по всьому периметру палітурки. Скло закріплюють шляхом запасування в паз гумової смуги-замка, що заклинює. Для запасування клиноподібної гумової смуги-замка, що заклинює, в паз основної профільованої гуми для щільного закріплення вітринного скла можна скористатися пристосуванням, показаним на рис. 8, б. Воно складається з відрізка сталевої труби діаметром 14 мм, на нижньому кінці якої приварені щічки з листової сталі товщиною 0,5 мм, а також зі шпульки діаметром 20 мм. У паз профільованої гуми заводять конусну частину щічок пристосування, заправленого клиноподібною смугою-замком. При пересуванні пристосування вздовж паза конусна частина щічок легко розсовує його і за допомогою шпульки міцно запасає смугу-замок.
Вітринне скло великих розмірів на замазці не ставлять, оскільки важке скло при нерівному нижньому фальці або кромці часто лопається.
При установці вітринного скла малих розмірів на замазці фальці та штапики попередньо обмазують замазкою, а на нижній фальц укладають амортизатор з гумової, фетрової смужки або зі складеного в два-три шари сукна (для захисту скла від розколювання). Зміцнивши (приклеївши або прибивши) прокладки у фальці, приступають до вставки скла, як уже описувалося. Після зміцнення штапиків шурупами зрізають видавлену замазку та загладжують її.
На другому поверсі та вище скла вставляють так само, як і на першому.
Настил укладають впритул до стінки, але не прибивають, тому що при підйомі скла його доводиться частково зрушувати або знімати.
Висота між ярусами настилу не повинна перевищувати 1,8 м. При підйомі скла вручну слід підбирати ланку з таким розрахунком, щоб на кожного робітника (чоловіка) припадав вантаж не більше 40 кг.
Підйом роблять етапами - кожен на висоту 60 см (на висоту козелка або інвентарних риштовання). Після підйому другого ярус отвір в настилі першого ярусу закривають. Роботи зі вставки скла слід вести зверху вниз. Такий порядок запобігає розколюванню нижчого або раніше вставленого скла. – При склінні великогабаритним вітринним, склом і нарізці скла безпосередньо біля об'єкта, що будується, ланка чисельністю 7—9 робітників має бути оснащена обладнанням, інструментами та пристроями відповідно до переліку, наведеного в табл. 1,

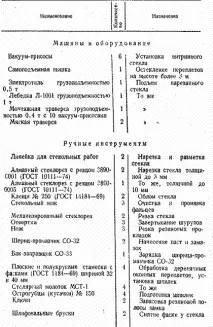

Таблиця 1 Перелік обладнання, інструментів, пристосувань та інвентарю для ланки в 7-9 осіб, що займається розкроєм вітринного скла та склінням на об'єкті
