Розрахунок спринклерної системи пожежогасіння

5.2 Розрахунок спринклерної системи пораротушення.

До складу сучасної спринклерної системи пожежогасіння входить каркас об'єднаних у мережу трубопроводів, які під заданим тиском подають вогнегасний склад. Особливість систем цього типу полягає у використанні на трубопроводах спеціальних насадок, які досить чутливі до зміни температури. Висока ефективність та швидкодія реалізуються за рахунок використання легкосплавної насадки, яка знаходиться на кожному спринклері. Якщо в приміщенні виникає осередок пожежі, то головки розплавляються, і вогнегасний склад під тиском надходить у осередок займання.

Принципова схема спринклерної системи пожежогасіння зображена на рис.1:

Малюнок 1- Принципова схема спринклерної установки водяного пожежогасіння 1 - приймально-контрольний прилад; 2 – щит управління; 3 - сигналізатор тиску СДУ; 4 - живильний трубопровід; 5 - розподільний трубопровід; 6- спринклерні зрошувачі; 7 – вузол управління; 8 - підвідний трубопровід; 9,16 - нормально відкриті засувки; 10 - гідропневмобак (імпульсний пристрій); 11 – електроконтактний манометр; 12-компресор;

13 – електродвигун; 14 – насос; 15 - зворотний клапан; 17 - всмоктуючий трубопровід.

Робота в автоматичному режимі;

Відсутність складних схем зворотного зв'язку;

Постійна готовність до роботи;

Тривалий термін експлуатації.

Залежність від роботи мережі водопостачання;

Протипоказання до гасіння електропроводки;

Залежність температури повітря.

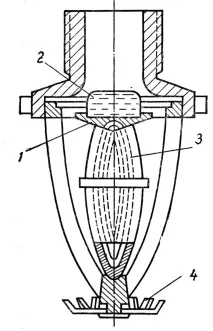

Схема спринклерної головки показано на рис. 2. При підвищенні температури колба3,наповнена рідиною з низькою температурою кипіння, руйнується, внаслідок чого металева оправа1та клапан2випадають, відкриваючи вихід для води, яка, потрапляючи на розетку 4, розпорошується та покриває певну площу.

Гідравлічний розрахунок спринклерної мережі має на меті визначення витрати води, а також визначення необхідного тиску у водоживильників та найбільш економічних діаметрів труб.

Згідно з ПНБ 88-2001, необхідна кількість води для гасіння пожежі дорівнює:

Q=q*S, л/с, де q – необхідна інтенсивність зрошення, лс/м 2 ;S – площа розрахунку витрати води, м.

За ступенем небезпеки розвитку пожежі в залежності від їх функціонального призначення та пожежного навантаження матеріалів, що згоряються, приміщення відноситься до 2 групи.

По ПНБ 88-2001 для цього приміщення:

Необхідна інтенсивність зрошення Jp щонайменше 0,12л/с*м 2 ;

Площа, що захищається одним спринклерним зрошувачем або легкоплавким замком Fp 12м2;

Площа для розрахунку витрати води, розчину піноутворювача Fn 240м2;

Тривалість роботи установок водяного пожежогасіння Tm 60хв;

Відстань між спринклерними зрошувачами або легкоплавкими замками Lc 4м.

Необхідна продуктивність зрошувача:

Необхідний коефіцієнт продуктивності зрошувача:

Kp = qp /,

де h-вільний натиск перед зрошувачем, приймається рівним 5м.

Kp = 1,44 / = 0,64

За розрахунковим значенням необхідного коефіцієнта продуктивності приймається діаметр вихідного отвору зрошувача з умови K>Kp. Приймаємо K=0,71, тоді діаметр вихідного отвору дорівнюватиме 15мм.

Уточнюємо натиск перед зрошувачем за формулою:

Визначаємо кількість зрошувачів за формулою:

---
