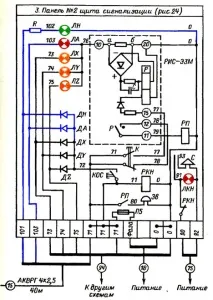

13. СХЕМИ ЗОВНІШНІХ З'ЄДНАНЬ Закінчивши монтаж вузлів і переконавшись у тому, що в межах кожного з них: а) з'єднання виконані правильно; б) маркування відповідає схемі; в) ізоляція досить висока (щонайменше 1 МОм), вузли з'єднують, користуючись при цьому схемою з'єднань вузлів. Схема з'єднання вузлів дана на рис. 25. На ній ясно видно кабелі і кількість зайнятих жив у кожному з них. Написи біля кабелю показують його порядковий номер (наприклад, 12), марку (АВРГ), кількість жил та їх перетин (3 х 2.5), довжину кабелю (25 м). При великій кількості кабелів складають кабельний журнал, а якщо кабелі та проводи прокладають у трубах, крім кабельного журналу, потрібен також трубний журнал. Для невеликих електроустановок ні кабельний, ні трубний журнали не потрібні. Але до них доведеться звернутися, якщо потрібно використовувати резервні жили в кабелі. Повернемося до рис. 25. Схема на ньому виконана дещо незвично, принаймні проектні організації ніколи такі схеми не виконують, а чинять інакше: а) або на схемах з'єднань панелей (рис. 23 і 24) зображують приєднання кабелів, що входять, вказуючи їх номери, перерізи, житловість та напрямки; б) або зображують тільки затискачі кожного вузла, пишуть його назву і номер креслення, на якому дана схема внутрішніх з'єднань, а між затискачами різних вузлів показують кабелі, що їх з'єднують. Такі схеми за термінологією, встановленою єдиною системою конструкторської документації (ЄСКД), називаються схемами приєднань. Як же виконаний рис. 25 і навіщо він зроблений саме так? За такою схемою можна простежити всі з'єднання і звірити їх із принциповою схемою, що дуже зручно. Приміром, на рис. 25 один ланцюг виділено стрілками. У цьому ланцюзі фаза з на щиті 380 В приєднана до лівого (за схемою) ножарубильника Р8. Потім слідують запобіжник П8, жила 13 в кабелі № 12. затискач 2 на панелі № 19, провід 13, контакт магнітного пускача МП, провід 14, жила 14 в кабелі № 22, виведення електродвигуна. Також можна простежити будь-який ланцюг.
Виконаний рис. 25 в такий спосіб. Спочатку були зображені контури всіх вузлів, що з'єднуються (вони визначилися за рис. 17). Потім у кожному з контурів виходячи з рис. 23 та 24 зображені схеми без монтажних подробиць, але з маркуванням*.
