Синтез метанолу схеми
Останнім часом у зв'язку з удосконаленням методів очищення газу та розвитком техніки використовують цинк-(мідь-алюмінієві та цинк-мідні каталізатори 112, 113) Відомо, що каталізатори на мідній основі підвищують швидкість утворення метанолу із синтез-газу, але швидко стають інертними через наявність у синтез-газі домішок сірки Використання медьсодержащих каталізаторів дозволяє синтезувати метанол при знижених температурі і тиску Схема синтезу метанолу представлена на рис. Після теплообмінника синтез-газ пропускають через каталітичний реактор 3.[c.261]

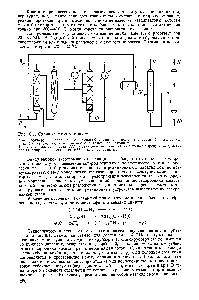

Технологічна схема отримання метанолу за мегод I наведена на рис. 8.2. Газ, одержуваний риформінгом лігроїну, стискається відцентровим компресором 1 до тиску 5 МПа, нагрівається в теплообміннику 2 газами, що відходять до 250 °С і надходить в реактор синтезу 3. Синтез проводиться при 250-300 °С. Регулювання температури в реакторі здійснюється за допомогою струменів холодного газу, що подається по всій висоті реактора через розподільники. Продуктивність одного реактора становить близько 500 т метанолу на добу. Продукти синтезу після теплообмінника 2 охолоджуються в холодильнику 4. Сконденсований метанол збирається в сепараторі 5, а гази, що не прореагували, змішуються зі свіжим синтез-газом і знову направляються в реактор синтезу. Метанол-сирець з сепаратора 5 подається на колону ректифікації 6. У верхній частині колони 6 відганяються легкокиплячі домішки (головним чином диметиловий ефір і розчинені гази), кубовий залишокколони подається на харчування колони 7. Як дистилят колони 7 відганяється вода, збоку відбирається товарний метанол. У вигляді кубового продукту з колони приділяється невелика кількість суміші вищих спиртів.[c.251]

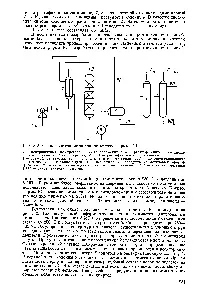

На рис. 8 показано схему процесу синтезу метанолу при низькому тиску фірми Лурги . Синтез ведуть під тиском від 40 до 100 атм в трубчастому реакторі, що охолоджується киплячою водою.[c.229]
МАЛ. IX-2. Схема синтезу метанолу за методом фірми I I[c.262]

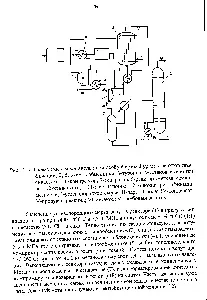

На рис. 9 представлена схема процесу синтезу метанолу фірми Топсе. Характерною особливістю цього процесу є те, що в ньому послідовно з'єднані три реактори, а між ними для зниження температури газу розташовані[c.230]
Технологічна схема синтезу метанолу з окису вуглецю та водню[c.6]
В даний час більшість процесів виробництва метанолу проводиться в основному за однаковою схемою, яка сформувалася на базі технології виробництва метанолу при високому тиску. Реакція утворення метанолу з водню та оксидів вуглецю є екзотермічною, тому надзвичайно важливе значення має здійснення тепловідведення для усунення перегріву каталізатора. У багатьох відомих процесах синтезу метанолу це досягається різними способами або за рахунок спеціальної конструкції реакторів, або особливим способом тепловідведення. Нижче розглянуті процеси виробництва метанолу, що найбільш широко використовуються.[c.225]
Автори цієї книги вважають перспективним застосування як екстрагентів адсорбованих вугіллям ароматичних та ряду аліфатичних сполук таких дешевих розчинників, як технічний хлороформ, вищі спирти - відходи виробництва синтезу метанолу-і їх складні ефіри. Це питаннязаслуговує на увагу розробки конкретних технологічних схем регенеративної очищення промислових вод, містять цінні компоненти.[c.121]
При синтезі метанолу за наведеною вище схемою одержують продукт наступної якості (метанол-сирець)[c.9]
Велике значення має створення нових схем синтезу метанолу із СО-водневої суміші, зокрема проведення процесу у зваженому шарі. Здійснення цього процесу вимагатиме застосування каталізатора підвищеної міцності.[c.10]
Характерною особливістю всіх вищеописаних схем є наявність циркуляції синтез-газу на стадії синтезу метанолу, а також подальше тонке очищення газів, що відходять на синтез аміаку, від оксидів вуглецю.[c.212]
Синтез метанолу із суміші СО та СО2 значно спрощує технологічну схему, що підвищує техніко-зкономічні показники, незважаючи на розведення метанолу водою.[c.259]
Промислові реактори зі стаціонарним шаром каталізатора обладнані пристроями для відведення теплоти реакції та вироблення водяної пари, що підвищує ефективність процесу загалом. Поодинока потужність установок сягає 120 тис. т/рік. Формальдегід відокремлюється від непрореагував метанолу і у вигляді 37-40% -ного водного розчину прямує на синтез. Типова схема встановлення виробництва формальдегіду наведено на рис. 57.[c.199]
Синтез ізобутилового спирту із СО-водневої суміші здійснюється за схемою, аналогічною технологічною схемою синтезу метанолу (див. рис. 1). Відмінності полягають у параметрах процесу та у застосуванні цпнкхромового каталізатора з добавкою К2О. Термін служби каталізатора 75 діб. Процес ведеться при температурі 440-470 ° С і тиск 320 ат.[c.72]
Показаноможливість поєднання процесу деструктивної гідрогенізації дистилятів із синтезами метанолу та аміаку. Розроблені схеми підвищують продуктивність апаратури і забезпечують більш повне використання компонентів синтез-газу, дозволяючи частково або повністю замінити епродукційний процес відмивання окису вуглецю процесом[c.58]
Технологічна схема синтезу метанолу зображено на рис. 155. Очищений сиптез-газ зл имають турбокомпресором / до 5- 10 МПа і змішують з циркулюючим газом, який дотискають до робочого тиску циркуляційним турбокомпресором 2. Суміш проходить адсорбер, 9, іредназіачений для очищення газу. Ця речовина утворюється при взаємодії З із залізом апаратури і розкладається в реакторі з утворенням дрібнодисперсного заліза, що каталізує небажані реакції отримання СН4 і СО2. З цієї причини, а також через водневу корозію реактор виконують із легованої сталі.[c.530]
Іншою перевагою узагальненої схеми, представленої на рис. 19 є можливість пояснити утворення продуктів інших реакцій, що йдуть поряд з синтезом Фішера - Тропша, таких, як синтез метанолу, гідроформілювання (оксо-синтез) і синтез багатоатомних спиртів [6]. У цих випадках зв'язок між СІО ніколи не розривається.[c.207]
М.- перший член гомологіч. низки насичених вуглеводнів, наиб, стійкий до хімічних. впливів. Подібно ін. алканам вступає в р-ції радикального заміщення (гаJo-генування, сульфохлорування, сульфоокислення, нітрування та ін), але має меншу реакцію. здатністю. Специфічна для М. р-ція з парами води, яка протікає на К1/А120з при 800-900 ° С або без каталізатора при 1400-1600 С утворюється синтез-газ м.б. використаний для синтезу метанолу, вуглеводнів,оцтової к-ти, ацетальдегіду та ін. продуктів, деякі характерні для М. р-ції наведені на схемі[c.55]
На рис. 7 представлена схема процесу синтезу метанолу фірми Імперіел кемікл індастриз, що проводиться під тиском-[c.228]
Каті видно на малюнку, для досліджуваного прикладу існує ділянка шару каталізатора з практично постійною температурою Гшах, на якому не відбувається утворення метанолу. Від цієї ділянки можна звільнитися, або зменшивши кількість каталізатора при тривалості циклу = 10 хв, або збільшивши час циклу залишаючи незмінним кількість каталізатора. Однак є доцільним використовувати його для створення енерготехнологічної схеми синтезу метанолу. Так, якщо шар каталізатора розділити на дві частини і помістити між ними теплообмінник із зовнішнім холодоагентом або котел-утилізатор, це призведе не тільки до утилізації тепла реакції синтезу в зоні максимальних температур, але і, як буде показано нижче, до збільшення виходу метанолу. Байпасна лінія повз теплообмінник може служити для легкого регулювання температури на вході в другий по ходу газу шар каталізатора Тгн. Газ повинен входити до другого шару каталізатора з такою температурою Тгн, при якій істотна швидкість синтезу.[c.219]
Рішення. Синтез метанолу із синтез-газу (суміш СО та На) з фізикохімічних основ процесу та технологічного оформлення аналогічний синтезу аміаку. Як і азотоводородную суміш, синтез-газ одержують конверсією генераторного або природного газу. Умови реакції синтезу -метанолу, як і синтезу аміаку, вимагають високої енергії активації, реакція йде зі зменшенням обсягу, оборотна, екзотермічна процес ведуть при високих тисках і температурах у присутності активного каталізатора. Вихід кінцевого продуктуневеликий не тільки внаслідок наближення до рівноваги, а й завдяки побічним реакціям. Процес ведуть безперервно за циклічною схемою. Рівняння реакції синтезу метанолу СО + 2На СН3ОН. i[c.39]
Тому розглянемо їх разом. На схемі рис.72 представлено аміачний варіант схеми. З тиском 0,17-0,19 МПа газ надходить в нижню частину сатураційної вежі 1 для насичення парами води. Якщо виробляється газ для синтезу метанолу, то на вході в вежу подається певна кількість двоокису вуглецю, розрахована, виходячи із заданих складів вихідного та конвертованого газів з урахуванням шраметрів процесу конверсії. Зазвичай ставлення до природ-[c.240]

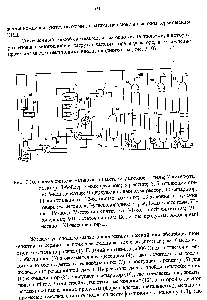

Схема виробництва метанолу за низького тиску (5,0-6,0 Ша) (рис. 81, 82). В останні роки отримали широке поширення схеми синтезу метанолу на низькотемпературних каталізаторах при тиску 5,0-6,0 Ша. Низькотемпературні мідь містять каталізатори дуже чутливі до сполук сірки тому природний газ (або рідка сировина) повинен очищатися до вмісту сірки не більше I мг/м . Очищення проводиться шляхом гідрування сірчистих сполук з наступною адсорбцією окисом цинку. Очищений газ змішується з водяною парою щодо I 3 і з температурою 340-350°С направляється в підігрівач парогазової суміші I, що знаходиться в конвективній зоні печі. Нагріта до 510°С парогазова суміш надходить у реакційні[c.260]
Ця енерготехнологічна схема синтезу метанолу є найбільш економічною з впроваджених в гфомислення / "I, 96 J.[c.263]
Алгоритми нейромережевого моделювання розроблені та використані для розрахунку неспостережуваних параметрів тсшюобмінного апарату (дефлегматора) у технологічній схемі синтезу метанолу. Нейронна мережа розраховує коефіцієнтитепловіддачі під час конденсації метанолу на зовнішній поверхні вертикально розташованих труб.[c.25]
Газифікація вугілля. Процес отримання СЖТ з вугілля через газифікацію та наслід. Фішера- Тротіа синтез або синтез метанолу (шлях 3) поступається по виходу рідких продуктів прямому зрідженню вугілля (шлях 2), проте перевершує його універсальністю і набагато ширшим досвідом реалізації в промисловості. Одержуваний газифікацією синтез-газ м. б. використаний, крім переробки вуглеводні, для вироблення водню, а останній-у мн. інших пром. процесах, наприклад, у синтезі NHj. Тому газифікацію необхідно включати до схеми будь-якого підприємства, що працює шляхом 1, 2 або 4. Синтез-газ можна застосовувати також для отримання разл. хім. продуктів.[c.357]
Методи парової та паровуглекислотної конверсій різної вуглеводневої сировини використовуються в даний час у промисловості для отримання різноманітних продуктів синтез газу для виробництва аміаку [1 -3], синтетичного природного газу [4, 5], технічного водню [1, 2, 6], водню високої ступеня чистоти 17], газів з різним співвідношенням СО, що застосовуються у вигляді сировини для синтезу метанолу (Нз СО = 2 1), оксосинтезу (Нз СО = = 1 1) [1, 2] та відновлювальних газів металургійної промисловості (Нз СО нижче одиниці ) [8]. Ці методи придатні також для отримання газів із заданим співвідношенням на СОз, використання яких перспективне для мікробіологічного синтезу. Принципова схема та умови ведення процесу визначаються насамперед характером цільового продукту, проте вибір умов процесу значною мірою залежить і від прийнятої сировини. Як останній для процесів конверсії використовують природний газ, нафтозаводські гази, скраплений газ і рідкі вуглеводні нафта.[c.242]
