Стерео міні-акустика з дошки
У подарунок на день народження коханій дружині я вирішив зробити портативну акустику, дуже вона любить слухати музику і постійно переставляє маленькі колонки з кімнати в кімнату - а так можна буде поставити їх, наприклад, у спальні і не переносити постійно з кута в кут.
Спочатку хотів зробити із цільного шматка бруса перетином 100х100, щоб мати монолітний корпус, але не знайшов відповідний за розміром, зате знайшлася в будинку суха стругана дошка шириною 100, товщиною 20 і довжиною 2200 мм.
Яку я розпиляв на 10 дощечок по 140 мм завдовжки
із шести дощечок зробив дві заготовки. Одна заготівля – три склеєні між собою дощечки.
Після висихання клею я випилив у заготовках наскрізні прямокутні отвори, перетворивши заготовки у частині корпусів майбутніх колонок. Прикрутив для майбутньої примірки та розмітки до заготовок передні панелі
У яких зробив отвори для встановлення динаміків. В одній панелі також просвердлив маленький отвір для ручки регулятора гучності
Оскільки довжина ручки регулятора набагато менша за товщину дошки, у фронтальній панелі головної колонки (де буде підсилювач звуку), за допомогою гравера, виконав поглиблення під підсилювач
Потім прикріпив фронтальні панельки на клей, притягнув зсередини шурупами і, після висихання клею, підготував задні панелі. В одній панелі зробив три отвори із поглибленнями зсередини. У ці отвори/поглиблення помістилися у майбутньому (зліва направо):
RCA аудіовиход на другу колонку, порт micro USB для живлення плати підсилювача, аудіовхід. Задні панельки не видно при експлуатації колонок, тому я вирішив прикріпити їх за допомогою шурупів-конфірматів.
Післяцього настав процес шкуріння та шліфування шкурками різної зернистості (для порівняння, зліва ошкурений корпус, справа немає)
Після – покриття паркетним лаком. Перший шар сох 24 години, був ошкурений дрібнозернистою шкіркою і покритий другим шаром з наступним сушінням 24 години. Коли лак висох, я прикріпив динаміки, роз'єми та підсилювач. Все окрім динаміків кріпив на термоклей – дуже зручна штука.
Кріплення роз'ємів та підсилювача
Після остаточного складання та перевірки звучання приступив до виготовлення декоративних грат. Для цього випилив два кругляші з 4-мм фанери, діаметром близько 75 мм.
Приблизно на 8-10 мм більше в діаметрі вирізав два кругляші з алюмінієвої сітки. Для зручності обклеїв сітку малярським скотчем.
Потім між кругляшами по черзі затискав за допомогою струбцин кругляші з сітки і загинав краї.
Отримав ось такі грати

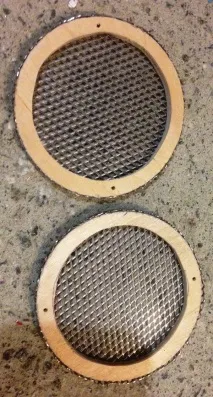

Нерівності я потім підточив. З фанерних кругляшів зробив кільця, на які одягнув грати і притис їх краю за допомогою тонкогубців, щоб відмовитися від використання клею
Прикріпив на колонки, використавши зубочистки як металовироби (крихко, але непомітно).
Для тих, кому цікаво – діаметр зубочистки становить 2 мм. Кріпильні отвори були просвердлені заздалегідь.
На закінчення, з дерев'яної заглушки, з третьої спроби, зробив ручку-регулятор гучності. Використовував гравер
Оскільки ці колонки я виготовляв як подарункові, виготовив і упаковку. Не стану перевантажувати пост фотографіями її виготовлення, одразу прикріплю фото готової скриньки
