Таблиця потужностей побутових приладів для розрахунку перерізу електричного кабелю.
Навіщо потрібна таблиця потужностей побутових приладів
Проводячи ремонт кухні для розрахунку перерізу електричного кабелю електропроводки кухні, необхідно розуміти, які побутові прилади будуть використовуватися на кухні. Для розрахунку перерізу кабелю необхідно знати споживану потужність побутових приладів, що використовуються. Нижче наведено три таблиці, одна з яких – таблиця потужностей побутових приладів, усереднена, але досить точна для розрахунку перерізу електричного кабелю при ремонті кухні.
Дві інші таблиці дозволяють за сумарною потужністю побутових приладів розрахувати перетин жил кабелю, необхідного для живлення цих приладів.
Таблиця 1: Потужність / Сила струму / Перетин жил кабелю (дроту)
Таблиця 2: Потужність побутових приладів за паспортом
Таблиця 3: Потужність побутових приладів та освітлення
Розрахунок перерізу жил кабелю
Розрахунок перерізу жил кабелю для електропроводки в залежності від споживаної потужності. За цією таблицею ви зможете розрахувати, який перетин жил кабелю потрібно використовувати, залежно від сумарної потужності побутових приладів, що підключаються до цього кабелю.
Наприклад. Сумарна потужність групи побутових приладів за таблицями 2 і 3, вийшла 6600 Вт. Харчування 220 Вольт. По таблиці дивимося, що з цієї групи необхідний кабель з мідними жилами перерізом 2,5 мм. Струм 30 Ампер, показує, що захисту цієї групи потрібен автоматичний вимикач, зі струмом відсічення щонайменше 30 Ампер. Це означає, що купуємо автомат захисту із номіналом 32 Ампера.
Таблиці ПУЕ
У розділі 1 ПУЕ вид. 7 (Правила Пристрої Електропроводки) є кілька таблиць для допустимих струмів перетину жил проводу (кабелю). Дві таблиці знадобляться дляелектропроводки квартири.

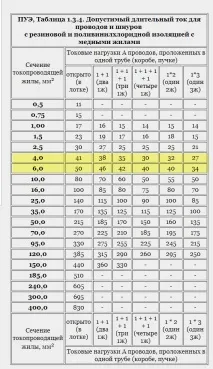

Таблиця 1.3.4 Допустимий тривалий струм для проводів та шнурів з гумовою та ПВХ ізоляцією з мідними жилами.

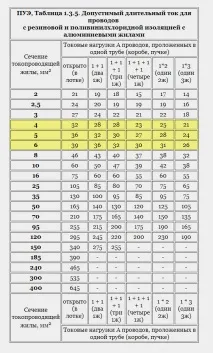

Таблиця 1.3.5 Допустимий тривалий струм для проводів та шнурів з гумовою та ПВХ ізоляцією з алюмінієвими жилами.
Інші статті розділу: Електрика кухні
Схожі статті
Поділися статтею з друзями:
Ніхто не робить проводку одиночними проводами та ще й відкрито. Для розрахунку кабелю, наприклад ВВГнг(А)-LS 3х2,5 треба брати значення, як для одного двожильного, прокладеного в пучку (т.к. заземлюючий провідник у роботі установки не бере участі і в розрахунок не береться). Звідси висновок, для кабелю 3х2,5 (ГОСТ) допустимий струм 25А. З урахуванням того, що зараз майже всі виробники роблять кабель за ТУ і занижують перетин, то 2,5 квадрата легко перетворюється на 2 квадрати. Це вже 23а. Далі нам треба цю лінію захистити. Тепловий розчіплювач автомата не відключить лінію при перевантаженні до 1,13 номіналу, а при перевантаженні до 1,45 номіналу повинен відключити лінію менш ніж за годину. Наприклад автомат на 16А триматиме 18А більше години, а при 23А відрубається швидше, ніж за годину. Автомат на 20А триматиме 22,6А більше години, а при 29А відрубає лінію швидше, ніж за годину. Ви рекомендуєте автомат 32А на лінію 2,5 мм. Він триматиме 36А більше години, а при 46А відключиться швидше, ніж за годину. Але при цьому проводка, найімовірніше, вже вигорить. Швидше за все разом із квартирою.
