ТК перевірка світлофорних ламп
Карта №16 технологічного процесу
Світлофорні лампи однониткові, двониткові
1. Вхідний контроль
1. Загальні вказівки
Випробувальне обладнання, прилади, інструмент:стенд для випалу світлофорних ламп, штангенциркуль, технічний клапоть, ручка, чорна туш, журнал перевірки.
2.2Кабель мережі живлення змінного струму напругою 220 В повинен бути захищений встановленими в цій мережі запобіжниками або автоматичними вимикачами.
3 Вхідний контроль
3.1При вхідному контролі перевірити упаковку та маркування ламп.
1.На ящиках з упакованими лампами має бути наклеєна етикетка з такими даними:
товарний знак підприємства – виробника;
найменування та позначення типу ламп;
номінальна напруга у Вольтах;
номінальна потужність у Ваттах;
кількість ламп та дата виготовлення;
тавро технічного контролю;
За відсутності вказаних даних лампи повинні бути надіслані на
2.На цоколі або на колбі лампи повинні бути чітко нанесені такі позначення:
товарний знак підприємства – виробника;
номінальна напруга у Вольтах;
номінальна потужність у Ваттах;
дата виготовлення (квартал, рік);
При нечіткому зображенні або відсутності реквізитів напруги або
потужності – лампу відбракувати.
3.Отримані із заводу лампи повинні зберігатися в закритих, сухих,
провітрюваних приміщеннях, за відсутності у повітрі кислотних, лужних та інших агресивних домішок, що шкідливо впливають на лампи.
3.2Зовнішній огляд ламп.
Зовнішній вигляд ламп не повинен мати дефектів, що впливають на них
експлуатаційні характеристики. Перелік відхилень зовнішньоговиду ламп та ступінь їх впливу на експлуатаційну надійність наведено в таблиці 1.
Наявність у внутрішньому обсязі лампи сторонніх частинок неметалевої властивості, видимі неозброєним оком.
Осколки скла, що вільно переміщаються.
Відхилення незначне, лампи не придатні до експлуатації. (завод такої претензії не приймає)
Крупки темного порошку у внутрішньому обсязі лампи.
Геттер, що обсипався (газопоглинач) з струмових висновків.
Відхилення незначне, лампи придатні до експлуатації.
Уламки ізоляційного скла всередині тарілки.
Відхилення незначне, лампи не придатні до експлуатації. (завод такої претензії не приймає)
Кулі припою всередині тарілки.
Дефект критичний, лампу вважатиме дефектною.
Неспіввісність внутрішньої склянки та цоколя. (Див. рис. 9)
Внутрішня склянка та цоколь мають відхилення від осі лампи.
Незначний дефект, погіршує зовнішній вигляд ламп, лампа придатна до експлуатації.
Деформація штифтів цоколя.
Штифти відігнуті, пом'яті.
Відхилення вважати критичним, лампу дефектною.
Деформація тіла розжарення.
Тіло напруження має відхилення від прямолінійності.
Відхилення вважати малозначним, лампа придатна для експлуатації, т.к. приймання здійснено за затвердженими зразками порівняння та ступінь впливу відхилення перевірено стендовими випробуваннями.
Склянка відокремлюється від колби або цоколь від склянки.
Відхилення вважати критичним, лампу дефектною.

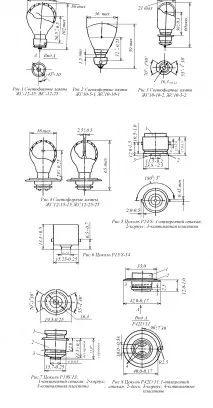

2.Габаритні, приєднувальні розміри та типи цоколів повинні відповідати даним, вказаним на рисунках 1-8.
Електричні характеристики ламп наведено у таблиці 2.
Мінімальна тривалість горіння, при номінальномунапрузі, не менше, год
світловий потік, Лм
потужність не більше, Вт
світловий потік, не менш,
Примітка: 1. Тривалість горіння 300 год має резервне тіло розжарення.
2.Литера «Р» у позначенні цоколя показує, що цоколь фокусуючий.
3. Число в чисельнику - діаметр корпусу склянки або фланця в мм.
4.Літера «S» - що на контактній пластині один контакт.
5.Литера «D» - два контакти.
6. Число в знаменнику - відстань від контактної пластини до фланця в мм.
Кожна світлофорна повинна перед встановленням в експлуатацію пройти випалення, 2-х спіральні лампи обпалювати по основній спіралі. Резервну спіраль перевіряти лише на запалення.
Випалити лампи виконувати на стенді. Робоче положення ламп на стенді задавати в залежності від умов експлуатації: лампи лінзових світлофорів (односпіральні) повинні бути у вертикальному положенні (цоколем вниз), лампи прожекторних світлофорів – у горизонтальному положенні. Робоче положення 2-х спіральних ламп – горизонтальне, з фіксуючою виїмкою цоколя вниз. Основна спіраль, що знаходиться у фокусі, розташована на геометричній осі колби, резервна знаходиться зверху від неї при робочому положенні лампи.
Лампи розмістити на стенді на відстані 2-3 діаметрів колби один від одного, щоб теплове поле кожної лампи не викликало додаткового нагрівання сусідніх ламп.
Випалення ламп проводити протягом 20 хвилин при номінальній напрузі змінного струму частотою 50 Гц.
Після випалу провести відбраковування ламп згідно з таблицею 3.
