Ультразвуковий концентратомір
Номер патенту:1170341

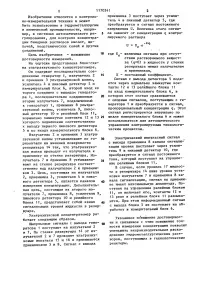

ССЮЕ СООЕТСНИ6 СВМИЮаепеСПУБЛИН 9)1)4 З 01 Н 29/О ТІНИ УДАРЧИЙ КОМІТЕТ ЛАМ ВИНАХОДІВ І ОТНР ОПИС З ДО АВТОРСЬКИМ СВІДКОМ(56) Авторське свідоцтво. З 01 Н 5/00, 1966. Авторське свідоцтво СРСР 397814, кл. З 01 В 9/24 1970 (прототип),(54)(57) УЛЬТРАЗВУКОВИЙ КОНЦЕНТРАТО)1 ЕР, що містить послідовно з'єднані генератор, випромінювач, приймач ультразвукової хвилі, підсилювач і піковий детектор і вимірювальний блок, другий вхід якого з'єднаний з виходом о т л і ч а ю щ і з тим, що, з метою підвищення достовірності вимірювань, він забезпечений послідовно з'єднаними другим випромінювачем, підключеним до генератора, приймачем ультразвукової хвилі, підсилювачем, піковим детектором і релейним блоком, нормально замкнуті контакти якого підключені відповідно до виходу першого пікового детектора і до входу вимірювального блоку. винаходу - підвищення 1 фдостоверности вимірювань. На кресленні представлена блок-схема ультразвукового концентратомера. , послідовно з'єднані 20другий випромінювач 7, підключений до генератора 1, приймач 8 ультразвукової хвилі, підсилювач 9, піковий детектор 10 і релейний блок 11,нормально замкнуті контакти 12 і 13 25якого підключенівідповідно до виходу. першого пікового детектора5 і до входу вимірювального блоку 6. Випромінювач 2 і приймач 3 ультразвукової хвилі встановлюють по горизонталі на зовнішній поверхні резервуара 14 так, що ультразвукова хвиля проходить від випромінювача до приймача по стінці резервуара. Випромінювач 7 і приймач 8 встановлюють на стінці резервуара відповідно над випромінювачем 2 і приймачем 3. Ланцюг, що складається з випромінювача2, приймача 3, підсилювача 4 і пікового детектора 5, є каналом щизмерения концентрації. Додатковий ланцюг, що складається з другого випромінювача 7, приймача 8, підсилювача 9,пікового детектора 10 і релейногоблоку 11, являє собою каналсигналізації рівня рідини в резервуарі,Ультразвуковий концентратомер працює наступним чином.Імпульсні сигнали з виходу генератора 17. По стінці резервуара 14 від випромінювачів 2 і 7 проходять ультразвукові імпульси 15 і 16 і приймаються приймачами 3 і 8, Сигнал з виходу приймача 3 надходить. і контрольованого розчину0=0 е0де 0 " величина сигналу при відсутності розчиняється речовини (ц=О) в рідині біля стінкирезервуару між випромінювачами приймачем,К - постійний коефіцієнт.Сигнал з виходу детектора 5 подається через нормально замкнуті контакти 12 і 13 релейного блоку блоку 6, в якому цей сигнал порівнюється з опорним сигналом, що надходить з генератора 1 і перетворюється на сигнал, пропорційний концентрації і. Цей сигнал реєструється візуально по шкалі вимірювального блоку 6 і може використовуватися для автоматичного управління контрольованим технологічним процесом. Електричний імпульсний сигнал3 з виходуприймача 8 каналу сигналізації рівня надходить через підсилювач 9 піковий детектор 10, де перетворюється в сигнал постійного струму, який надходить на управління релейним блоком 11.У разі, якщо рівень 17 рідини в резервуарі 14 нижче рівня установки випромінювача 7 і приймача 8 каналу сигналізації, сигнал на приймачі має максимальну амплітуду. Надаючи управління релейним блоком 11, він включає його, контакти 12 і 13 реле в релейному блоці 11 розмикаються. При цьому інформаційний сигнал з виходу блоку 5 не надходить на об-. робітку у вимірювальний блок 6.Вказане підвищення достовірності та пов'язане з цим підвищення точності вимірювання концентрації дозволить зменшити непродуктивне витрачання гідрометалургійних розчинів, що надходять у технологічні реактори,
ВСЕСПІЛКОВИЙ НАУКОВО-ДОСЛІДНИЙ КОНСТРУКТОРСЬКИЙ ІНСТИТУТ "КОЛІРМЕТАВТОМАТИКА"
БРАЖНИКІВ МИКОЛА ІВАНОВИЧ, ШАВИКІНА НАДІЯ СЕРГІЇВНА
МПК / Мітки
Код посилання
