Устаткування москальних цехів та пересувних малярських станцій

У таблиці нижче наведено характеристики обладнання фарбозаготівельних майстерень та пересувних малярських станцій.

Характеристики обладнання фарбозаготівельних цехів, майстерень та пересувних малярних станцій

Жорнова фарботерка СО-9

малярських

1 — опора; 2 — вал; 3 — картер; картера, 12 – робоча шестерня, 13, 14 – проміжні шестерні, 15 – провідна шестерня.

Мелотерка СО-53

москальних

1 - електродвигун, 2 - коробка перемикання, 3 - патрубок для виходу меленої крейди, 4 - зовнішні пальці рухомого ротора, 5 - внутрішні пальці рухомого ротора, 6 - скребок, 7 - штуцер з вентилем для подачі води при мокрому помелі, 8 - мах -зірочка, 9 - завантажувальний бункер, 10 - ротор нерухомий, 11 - електровимикач.

Емульсатор ультразвуковий

малярських

1 - манометр, 2 - опорні стійки бачка, 3 - електродвигун, 4 - опорна рама, 5 - одноступінчастий вихровий насос, 6 - трубка всмоктування, 7 - трубопровід напірний, 5 - зливний кран, 9 - бак, 10 - три патрубки для приєднання гідродинамічних вібраторів-випромінювачів

Викинуто СО-3

пересувних

1 - електродвигун, 2 - опорна плита, 3 - кронштейн, 4 - сито, 5 - шатун, 6 - ексцентрикова муфта.

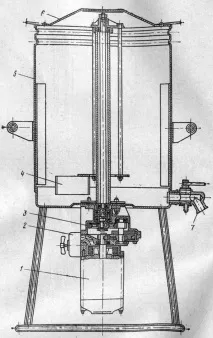

Електрозмішувач СО-11 для приготування барвистих складів

цехів

1 - електродвигун, 2 - вимикач, 4 - робочий орган, 5 - корпус бака, 6 - кришка, 7 - спускний кран.

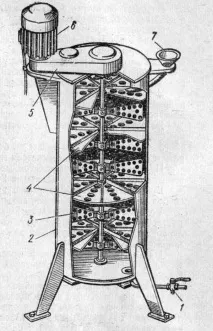

Емульсатор механічний Харківжитлобуду

станцій

1 - кран зливний, 2 - корпус бака, 3 - лопатізмішувальні, 4 - диски нерухомі з отворами, 5 - захисний кожух клинопасової передачі, 6 - електродвигун, 7 - лійка для наповнення бака водою та оліфою.

«Довідник молодого маляра», Ф.Ф. Мовчан
