ВАЗ 2105, Розбирання передніх дверей, Жигулі.

Вигляд внутрішньої сторони передніх дверей

1 – заглушка вікна;

2 – ручка склопідйомника;

3 – внутрішня ручка приводу замка;

4 – ручка підлокітника;

5 – декоративна заглушка;

6 – кнопка блокування замка дверей.

Стрілки показують розташування тримачів оббивки дверей.

Привід переднього опускного скла

1 – ручка склопідйомника; 2 – облицювання ручки склопідйомника; 3 – розетка; 4 – механізм склопідйомника; 5 – верхні ролики; 6 - гвинти; 7 – притискні пластини;

8 – кронштейни опускного скла; 9 - опускне скло; 10 - трос; 11 – нижній ролик; 12 - болт; 13 – натяжний ролик

1 – ручка склопідйомника; 2 - облицювання ручки; 3 – розетка; 4 - кришка корпусу; 5 – провідний валик; 6 – повідець пружинного гальма;

7 – пружина гальма; 8 – опора провідного валика; 9 - провідна шестерня; 10 – корпус склопідйомника; 11 - барабан з веденою шестернею

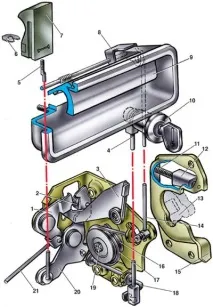

Замок передніх лівих дверей

1 – важіль внутрішнього приводу замка; 2 – пружина важеля блокування замка; 3 – важіль зовнішнього приводу; 4 – тяга вимикача замка; 5 – тяга кнопки блокування замка; 6 - скоба; 7 – кнопка блокування замка; 8 - повідець тяги зовнішнього приводу; 9 – зовнішня ручка замка; 10 – вимикач замку; 11 – пружина сухаря;

12 – сухар фіксатора; 13 – ротор замку; 14 - тяга зовнішнього приводу; 15 – корпус фіксатора замка; 16 - храповик; 17 – пружина центрального валика; 18 -валик вимикання замка; 19 ​​– центральний валик; 20 – важіль блокування замка; 21 – тяга внутрішнього приводу замку

При заміні деталей та механізмів дверей потрібне її розбирання.

---
