Вібратор для бетону – гарантія якісного укладання.
Відповідно до СНиП, якісне укладання бетону вимагає обов'язкової вібрації, яка забезпечує необхідну щільність суміші і дозволяє позбутися залучених бульбашок повітря. Для її забезпечення застосовується спеціальний будівельний інструмент – бетоновібратор. Ми розповімо, як влаштований такий агрегат, які бувають різновиди, а також покажемо, як зробити вібратор для бетону своїми руками.
Укладання бетону без вібрації вважається неякісним.

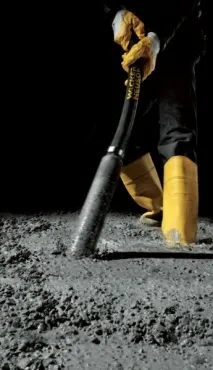

На фото показано процес застосування вібраційного інструменту.
Якість бетонування залежить від безлічі параметрів, особливо важливу роль відіграють такі моменти:
- Правильно підібрана рецептура та склад суміші. Від цього параметра залежатиме марка отриманого бетону, як наслідок – міцність матеріалу на стиск та здатність витримувати навантаження, а також його морозостійкість, пластичність та інші основні показники;
- Якісне перемішування компонентів суміші. Це також необхідна і дуже істотна умова нормального бетонування, так як для отримання міцного каменю потрібно максимально рівномірне розподілення всіх інгредієнтів за обсягом суміші;
- Правильне укладання. Монолітне будівництво передбачає певний режим лиття, найчастіше безперервний, а також обов'язкове використання вібрації.
Важливо! Вібрація – це механічна дія на свіжоукладену бетонну суміш за допомогою гармонійних коливань, що передаються безпосередньо або за допомогою впливу на опалубку або арматурний каркас.
Тут бачимо застосування поверхневої вібрації при укладанні стяжки підлоги.
За допомогоювібраційного впливу вдається підвищити щільність розчину, а також позбутися бульбашок повітря, які неминуче залучаються до бетону під час перемішування та укладання. Крім того, підвищується швидкість взаємодії компонентів, покращується зв'язування суміші з арматурою, зростає міцність та якість отриманого бетону.
Застосування глибинного вібратора для заливання плити фундаменту
Також слід зазначити, що вібрація дозволяє використовувати важкі та худі марки розчинів, пластичність яких досить низька.
Важливо! За рахунок зменшення кількості пор та капілярів усередині каменю, а також за рахунок збільшення швидкості та активності взаємодії компонентів та гідратації цементу, зростає морозостійкість та вологостійкість отриманого матеріалу. Крім того, за рахунок вібрації суміш набагато щільніша і швидше заповнює весь об'єм опалубки, що також важливо для якісного укладання бетону.
Пристрій та різновиди вібраторівПринцип дії
Класичний електромеханічний вібратор з бетону.
Всі види віброінструменту для бетону працюють за одним принципом: енергія обертання перетворюється на коливальну енергію, що впливає на суміш. Для реалізації такого перетворення використовується ексцентричний вал, центр тяжіння якого зміщений щодо осі обертання.
Таке усунення призводить до виникнення відцентрової сили, що діє по лінії радіуса обертання від центру до зовнішнього краю кола.
Ексцентричний вал вібратора.
Так як дебалансний елемент постійно обертається, то напрям сили, що виникає, постійно змінюється, а будь-яка прикладена сила (якщо вона достатня) викликає рух. Але оскільки напрямок дії сили змінний, то замість спрямованогоруху виникає коливання, частота якого дорівнює частоті обертання валу з ексцентриком.
Грубо кажучи, така конструкція постійно прагне залишити вихідне положення, але, змістившись на міліметр в один бік, відразу починає рух в іншому, а потім і в протилежному напрямку.
Дебалансний вантаж на валу двигуна
Для того, щоб забезпечити обертання валу, використовують різні види двигунів. Це можуть бути електродвигуни, двигуни внутрішнього згоряння чи пневматичні приводи. Найчастіше використовують електричні двигуни з живленням від мережі 220 вольт.
Процес передачі вібраційного впливу суміші залежить від типу та конструкції інструменту, а також від нюансів укладання. Далі ми розглянемо основні різновиди бетоновібраторів, серед яких розрізняють такі основні типи:
| Тип пристрою | Призначення |
| Глибинний | Застосовується для різних видів робіт, можна сказати, що це найбільш універсальний пристрій для вібраційної обробки бетону |
| Поверхневий | Застосовується при укладанні плит та стяжок, а також вимощення, доріжок та майданчиків. |
| Зовнішній | Застосовується при будівництві тонкостінних конструкцій, колон, стовпів та інших конструкцій з частим армуванням |
Важливо! Від типу конструкції залежить пристрій вібратора для бетону, причому в першу чергу відрізняється спосіб передачі коливань розчину та спосіб передачі обертання вібраційному валу від валу двигуна.
Найбільш поширений тип вібраційного пристрою.
Насамперед ми хочемо розглянути найбільш універсальний та поширений тип інструменту – глибинні або занурювальні вібратори.
Вони бувають двох типів:
Перший тип являє собою пристрій, що складається з трьох основних вузлів:
Двигун, вал та булава.
Такий інструмент, як правило, є переносним, за винятком випадків, коли проводиться масштабне бетонування та пакети вібраторів підвішені на рамі, що переміщується кранами. До мінусів даного пристрою можна віднести досить велику вагу двигуна і невисоку частоту вібрації, оскільки швидкість обертання валу обмежена.
Вібратор для бетону Калібр ВЕР 750 без валу та наконечника.
Також слід враховувати, що гнучкий вал вимагає догляду та мастила, а наконечник схильний до серйозних впливів, які при неправильному догляді швидко зношують пристрій. Перевагою є порівняно низька вартість інструмента.
Високочастотні агрегати є найбільш зручними та якісними, однак, і дорожчими. Тут двигун високої частоти - 200 Гц - знаходиться безпосередньо в булаві, яка на спеціальному подовжувачі занурюється в розчин.Висока частота вібрації (близько 10 – 12 кГц) забезпечує більш якісне ущільнення бетону.
Агрегат із двигуном високої частоти.
Двигун працює від напруги 36 і підключається до мережі через трансформатор і перетворювач частоти. Існують також високочастотні вібратори для бетону на 220В, у яких перетворювач частоти та трансформатор вбудовані.
Важливо! Занурювальні вібратори є найбільш зручним та універсальним інструментом, який підходить для більшості бетонних робіт, таких як спорудження фундаментів, армопоясів, ростверків, плит, стін та колон з армуванням середньої частоти.
Вібратор для укладання стяжок та плит.
Поверхневі вібратори часто називають віброрейками, так як вони є двигуном з ексцентриком, корпус якого передає вібрацію правилу, за допомогою якого розрівнюють розчин при укладанні стяжки. Правило або рейку зазвичай рухають маяками, проте можливий і самостійний рух.
Цей пристрій підходить для спорудження неглибоких стяжок, плит, майданчиків, доріжок, сходів тощо. Також трапляються поверхневі вібраційні установки, де замість рейки використовується металевий майданчик. Призначення у них таке саме.
Поверхневий інструмент із майданчиком.
Важливо! Подібний інструмент має досить вузьку сферу застосування і для спорудження масштабних об'єктів, фундаментів, колон, ростверків та поясів не підходить.
Зовнішній варіант вібраційного апарату.
Також досить широко застосовують зовнішні вібраційні установки. Вони найбільш прості: двигун з дебалансом кріпиться до опалубки та передає вібрацію розчину через неї.
Такі пристрої добре себе показали при монолітному будівництві.стін, колон та армопоясів, проте для плит, стяжок та масивних фундаментів вони не годяться. Виріб повинен мати максимальну площу зіткнення з опалубкою та бути досить тонкостінним.
Процес кріплення двигуна до опалубки.
Двигуни тут застосовуються переважно високочастотні (характерно і для поверхневих пристроїв), що дозволяє найбільш якісно укласти бетон та отримати міцний виріб з якісною геометрією.
Важливо! При будівництві колон, стін і ростверків з частим армуванням альтернативи зовнішнім вібраторам часто немає, так як глибинні пристрої просто не пройдуть через арматурні грати.
Виготовлення вібратора будинку
Зробити вібраційний агрегат можна самостійно.
Якщо ви не бажаєте купувати або брати вібратор для бетону в оренду, тоді наша інструкція допоможе вам зробити його самостійно:
Булава виконується зі сталевого циліндра діаметром 40 мм, який на підшипниках поміщають сталевий стрижень, до якого збоку приварений більш короткий відрізок сталевого стрижня квадратного перерізу. Один кінець циліндра закривають кришкою на різьбленні або заварюють, а з другого виводять вал і роблять на ньому наскрізний отвір для кріплення шплінтом;
Вал виводимо з одного боку.
Гнучкий вал роблять з армованого гумового шланга, всередину якого поміщають сталевий трос від автомобіля або трос для прочищення каналізацій. На кінці троса приварюють відрізки стрижня, якими він кріпитиметься до валу двигуна і валу краю;
З'єднання з валом двигуна може бути восьмигранним.
В якості двигуна найкраще використовувати потужну болгарку, так як частота її обертання максимальна. Також підійде потужний дриль.
Найкраще використовувати потужну болгарку.
Місця з'єднань краще закрити гумовими трубками та хомутами від попадання пилу та розчину, особливо це стосується підшипників булави. Саму булаву обов'язково вкрити пластиковим або гумовим кожухом, щоб уникнути корозії від контакту з бетоном.
Усі механізми слід ретельно захистити.
Важливо! Подбайте про те, щоб у підшипники не потрапляла вода, розчин або пил, інакше їх може заклинити та пошкодити двигун.
Для різних бетонних робіт обов'язково застосовують глибинний, зовнішній чи поверхневий вібратор для бетону.
Відео в цій статті допоможе вам зрозуміти, як робиться укладання з вібрацією.
