Відновлення даних з монолітних (монокристальних) SD та MicroSD карт
Відновлення монолітних карток пам'яті SD
Примітно, що зовні не зрозуміти, - це "класична" картка SD, з платою текстоліту, NAND пам'яттю і контролером, або монокристал. Доки не розкриється пластиковий корпус. Найчастіше вихід таких карт пам'яті з ладу обумовлений збоєм таблицях трансляції. Рідше електромеханічними пошкодженнями.
Для відновлення файлів з такої картки насамперед треба віднімати дампи з кристала. Для цього механічним (очищенням та шліфуванням) шляхом видаляється захисний лак, що приховує доріжки та контактні майданчики моноліту. Після чого флешка починає виглядати так:

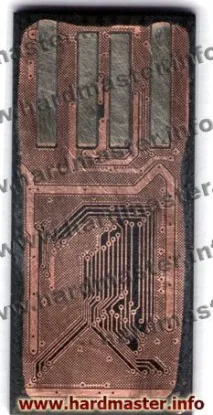

Доріжки та розпинування монолітної SD картки
Видно контактні майданчики, до яких підключені шина даних, chip enable, readwrite busy, харчування тощо. Зрозуміло нічого не промарковано, і даташитів, у яких докладно розписано, що куди підключати, у вільному доступі немає. Розпинування можна знайти або взявши точно таку ж справну флешку (а їх безліч типів, і знайшовши такий же на вигляд умовний SD Kingston, можна отримати всередині зовсім інакше зроблений девайс) і озброївшись логічним аналізатором ретельно шукати що куди і навіщо. Або купивши розпинання у людини контори які таку роботу за тебе вже зробили.
Далі, звіряючись із отриманою схемою виведення контактів, під мікроскопом моноліт розпаюється тонкими провідниками на монтажну плату. Робота копітка і нешвидка.

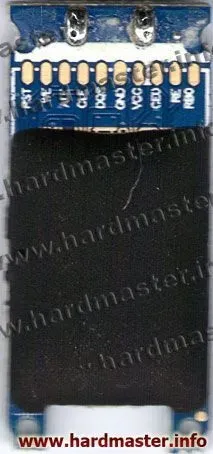

У результаті виходить щось таке:
Тепер у отриманих дампах слід усунути внутрішні перетворення. Насамперед прибрати маску XOR, яку накладав при записі інформації в комірки NAND контролер флешки. Зцією маскою сектор виглядає так:
а коли потрібна маска XOR підібрана та застосована, то сектор набуває осмисленого вигляду:
Після усунення XOR перетворень потрібно виставити коректну геометрію сектора, описати маркери та область ECC коригування даних. За допомогою алгоритму ECC виправити бітові помилки. З'ясувати, у якій послідовності були розташовані блоки, їх розмір. Оскільки тип контролера невідомий (це моноліт!), то треба визначити, яким збирачем користуватися в даному конкретному випадку. Чи це буде складання фінального образу за маркером сектора чи залишками таблиць трансляції.
Безумовно, багато операцій досить автоматизовані, проте обсяг робіт при відновленні даних з монолітів (монокристалів) дуже великий. Далеко не кожен інженер або компанія, яка відновлює інформацію, має бажання з такими роботами зв'язуватися. І цінник на такого роду відновлення дуже далекий від поняття "бюджетний".

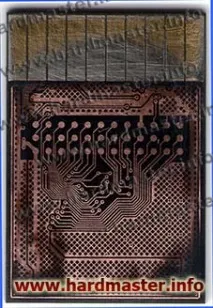

Ось ще один випадок на прикладі відновлення SD Sandisk - такий же моноліт, тільки всередині трохи інакше зроблено:
Не визначається флешка Sandisk (Сандиск)
Готово для читання
Відновлення MicroSD флешок

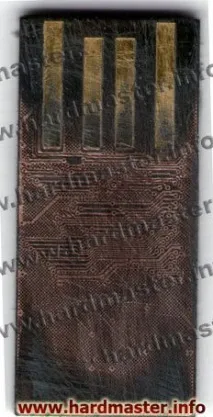

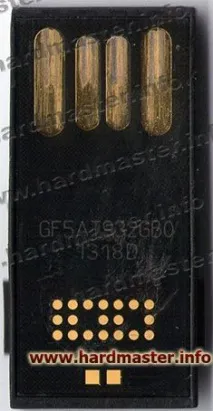

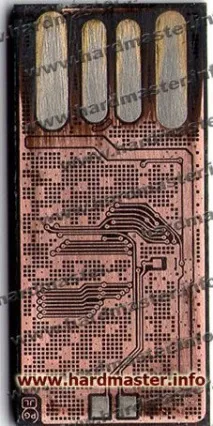

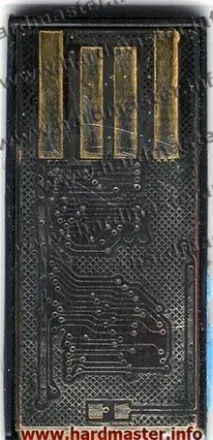

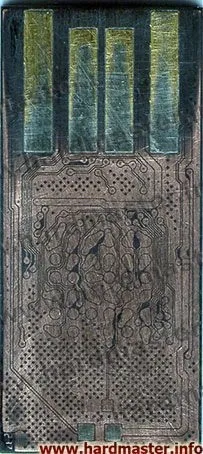

А ось як виглядають контактні майданчики на карті Micro SD. Відразу слід зазначити, що це лише кілька прикладів з безлічі варіантів компонування.
Ще ось такий SD моноліт
А ось варіант розпинаннямонолітної картки пам'яті Memory Stick Pro Duo
Процес відновлення монолітної USB флешки
Ось – не сказати що моноліт, але й не звичайна USB флешка. Мікросхема пам'яті (кристал) залита компаундом (клеєм).
А ось як виглядає монолітна картка пам'яті Olympus XD Picture card, з якої потрібно відновити фотознімки:
Відновлення поламаних Мікро ЦД
Окремо варто згадати про успішне виконання завдань із відновлення інформації з MicroSD флешок, зламаних на частини, з відламаним шматком, з тріщинами на корпусі тощо. Один із прикладів на зображенні нижче:
У всіх випадках, коли йдеться про флешку розламану на шматки, з відламаною частиною тощо. є можливість відновлення інформації якщо залишився цілий кристал NAND
Лабораторія "Хардмайстер" одна з небагатьох, які мають досвід та кваліфікацію у відновленні даних з монолітних USB, SD, microSD, Memory Stick тощо. карток пам'яті. Якщо на вашій монолітній поламаній флешці залишилися важливі файли, які хотілося б повернути — звертайтесь до нас!
