Пристрій редуктора мотоблока МБ-1
Редуктори мотоблоків МБ-1 «Нева» (що раніше випускалися), МБ-1Д «Ока», МБ-1 «Каскад» (крім його окремих модифікацій) мають однакову конструкцію, наведену на рис. 35.
Корпус редуктора сталевий, штампований, складається з двох половин 2 і 22, скріплених між собою через прокладку ущільнювача 3 болтами. До кожної половини корпусу приварені косинці 8 і 23, що утворюють несучу раму мотоблока.

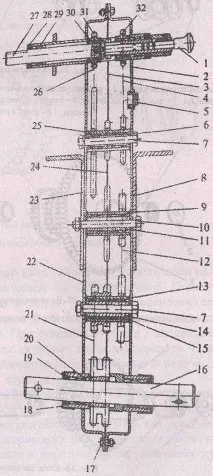

Мал. 35. Редуктор мотоблоком МБ-1 (подовжній розріз): 1 – ручка перемикання; 2 - половина корпусу права; 3 – прокладка; 4 - ланцюг (34 ланки); 5 – пробка; 6 – палець; 7 – болт; 8 - косинець правий; 9 - блок зірочок другий; 10 – болт; 11 - палець; 12 - ланцюг (30 ланок); 13 - блок зірочок третій; 14 - палець; 15 – підшипник; 16 – вал вихідний; 17 – болт М6; 18 – кришка; 19 – манжета; 20 – підшипник; 21 - ланцюг (28 ланок); 22 - половина корпусу, ліва; 23 - косинець лівий; 24 - ланцюг (36 ланок); 25 - блок зірочок перший; 26 - ланцюг (46 ланок); 27 - вал перемикання (вхідний вал); 28 – манжета; 29 - підшипник; 30 – підшипник; 31 - зірочка (першої передачі); 32 - зірочка (другий передачі).
Внутрішній пристрій редуктора показано на рис. 36-40.
Мал. 36. Вал перемикання: 1 – ручка перемикання; 2 - кільце ущільнювальне; 3 – шплінт; 4 - зірочка; 5 – шайба: 6 – кільце; 7 - вал перемикання; 8 - сухар перемикання; 9 – втулка; 10 – пружина фіксатора; 11 - гвинт стопорний
Мал. 37. Блок зірочок перший: 1 - блок зірочок перший; 2 – шайба; 3 – підшипник 942/15: 4 – втулка; 5 - палець
Мал. 39. Блок зірочок третій: 1 - блок зірочок третій; 2 – втулка; 3 – підшипник 941/20; 4 – палець; 5 – шайба
Мал. 40. Вал вихідний: 1 – шайба; 2 – вал вихідний; 3 - втулка
Крутний момент від вхідного валу 21 (рис. 35) на вихідний вал редуктора 16 передається або від лівої 31, або від правої 32 зірочки вхідного валу. Та чи інша зірочка вводиться в зачеплення з вхідним валом за допомогою сухаря 8 (рис. 36), що переміщується вздовж осі вала ручкою 1 перемикання. При потопленій ручці 1 вводиться в зачеплення зірочка 31 включається перша (нижча) передача. При висунутій остаточно ручці 1 включається друга (вища) передача.
Середнє положення ручки 1 нейтральне перемикання.
Редуктори мотоблоків МБ-1Р "Нева". МБ-1 «Каскад» моделей 6841-01, 6841-03, 6841-05 та 69412,69412-07 відрізняються конструкцією установки вихідного валу. У цих редукторах вихідний вал встановлюється замість голчастих на кулькових підшипниках, відповідно до цього замінені тип манжет і конструкція кришок, що їх закривають.
