Влаштування збірної стяжки з ГВЛВ КНАУФ суперпол і суперлист
Етапи робіт з влаштування збірних стяжок
До початку робіт з влаштування збірної стяжки необхідно завершити всі будівельно-монтажні та оздоблювальні роботи, а також випробування систем опалення та водопостачання. Температура в приміщенні повинна бути не нижчою за +10 про С, вологість не більше 60%.
Попередньо готують основу. Для цього його очищають від сміття, а зазори між плитами та щілини в місцях стиків плит зі стінами закладають цементним розчином (використовують цемент марки не нижче М100).
Перед використанням елементів збірних стяжок (ОП 131 і ОП 135) вони повинні пройти акліматизацію в приміщенні.
При товщині шару засипки до 60 мм збірну стяжку виконують з елементів підлоги ВП 131 або двох шарів ВП 135. Якщо ж шар засипки більше 60 мм, то необхідно укласти третій шар з великоформатних ГВЛВ.
Узагальнено роботи з влаштування сухих стяжок включають наступні етапи:
- укладання пароізоляції з поліетиленової плівки з нахлестом смуг один на одного не менше 200 мм. Краї плівки повинні мати нахльост на стіну вище за рівень збірної стяжки. Якщо як пароізоляцію використовують папір (парафінований або бітумний), то нахльост на стіну робити не потрібно;
- кріплення по всьому периметру стінок кромкової стрічки;
- укладання шару засипки з наступним вирівнюванням за заздалегідь розміченим рівнем та ущільненням у місцях стиків стін з основою. Укладання починають від протилежної до входу стіни;
- Влаштування збірних плит стяжки.
Витрати матеріалів та технічні характеристики дивіться в таблицях нижче:
| Поліетиленова плівка завтовшки > 0,1 мм, м² | 1,15 | |
| Стрічка кромкова, п.м | Залежить від периметру приміщення | |
| Сухе засипання (розрахункова товщина 10 мм), м³ | 0,01 | 0,01 |
| Лист гіпсоволокнистий малоформатний, м² | - | 2,0 |
| Елемент підлоги, м² | 1,0 | - |
| Клеюча мастика, кг | 0,05 | 0,5 |
| Гвинти для ГВЛ 3,9 х19 (22), шт. | 12 | 20 |
| Шпаклівка "КНАУФ-Фугенфюллер ГВ", кг | 0,15 | 0,1 |
| Грунтовка "КНАУФ-Тіфенгрунд", л | 0,01 |
| Межа міцності при стисканні, МПа (кгс/см²) | Щонайменше 10 (100) |
| Теплопровідність стяжки, Вт/м°С | 0,22-0,41 |
| Коефіцієнт теплозасвоєння, Вт/м²°С | Не більше 6,2 |
| Маса, кг/м² | Не більше 25 |
| Твердість по Брінеллю, МПа | Не менше 20 |
| Зниження індексу наведеного рівня ударного шуму Дб (при товщині засипки 30 мм) | 18-22 |
Після укладання збірна основа має бути рівною і без ухилів.
У дверних отворах краща наскрізна укладання збірної стяжки. Якщо це неможливо, то під утворені стики необхідно підкласти дошку товщиною не менше 15 мм і шириною не менше 300 мм і закріпити саморізами краю ГВЛ.
Влаштування збірної стяжки з елементів підлоги ОП 131 (ЕП ОП 131)
ЕП ВП 131 - це лист, склеєний із двох вологостійких малоформатних ГВЛ. Друга назва цих елементів – КНАУФ суперпол.

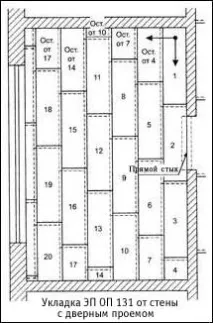

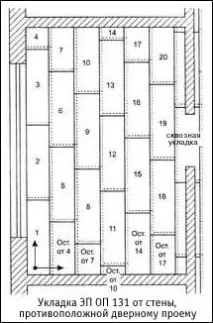

Укладання ЕП можна проводити двома способами (див. малюнки нижче): 1) праворуч наліво від стіни з дверним прорізом, при цьому зберігаєтьсяповерхню шару засипки і 2) ліворуч праворуч від стіни, протилежної дверному отвору, зробивши острівці на шарі засипки для пересування.
В області сполучення ЕП зі стінами у ЕП обрізаються фальці. Кожен наступний ряд починають із відрізаного залишку ЕП попереднього ряду. Таким чином мінімізуються відходи та ряди укладаються зі зміщенням торцевих стиків. Величина усунення повинна бути не менше 250 мм. На фальці елементів підлоги, що сполучаються, наносять клей і скріплюють їх саморізами для ГВЛ з кроком 300 мм (див. малюнки нижче). Надлишки клею, що виступив зі стиків, прибирають шпателем.
Підбирати шурупи потрібно такої довжини, щоб вони не пошкодили розділовий шар і комунікації, що пролягають під збірною основою.
Поглиблення від шурупів і стики необхідно загрунтувати, для цих цілей використовують "КНАУФ-Фугенфюлгер ГВ" або "КНАУФ-Уніфлот". Шліфування заглиблень від саморізів і швів, а також обробку всієї поверхні стяжки необхідно проводити ґрунтовкою "КНАУФ-Тіфенгрунд". Останнім етапом у даній технології стяжки підлоги є обрізання пароізоляційної плівки та кромкової стрічки рівно за рівнем збірної стяжки.
Влаштування збірної стяжки з малоформатних ГВЛВ (ОП 135)
ОП 135 - це вологостійкі ГВЛ розміром 1500х1200х10 мм. Друга назва цих елементів – КНАУФ суперлист. Попередні етапи пристрою збірної стяжки з ОП 135 аналогічні етапам при укладанні ОП 131.
Листи ВП 135 укладають у два шари. Зазор між листами першого шару повинен перевищувати 1 мм. Листи другого шару укладають зі зміщенням (розбіжність) щодо листів першого шару. Зміщення має бути не менше 250 мм. Зазор між листами другого шару має бути мінімальним (див. малюнки нижче).
Грунтовку та шліфування поглиблень від гвинтів та стиків, а також обробку всієї поверхні стяжки проводять аналогічно, як при укладанні стяжки з ЕП ВП 131.
