У котельнях для визначення рівня води використовуються водовказівні прилади з круглим та плоским склом, знижені покажчики рівня та водопробні крани. Робота водовказівних приладів заснована на законі сполучених судин: вода в сполучених судинах встановлюється на одному рівні незалежно від форми судин. Водоуказательный прилад є основним приладом визначення рівня води в парових котлах, підігрівачах і теплообмінниках. На кожному казані має бути не менше двох водовказівних приладів. У котлах паропродуктивністю менше 0,7 т/год можлива заміна одного з них двома пробними кранами, які розміщуються на нижчому та найвищому допустимих рівнях води в котлі.
Водовказівний прилад (рис. 49) складається з круглого або плоского скла та кранів (парового, водяного та продувного).
Мал. 49. Водовказівні прилади: а — плоске водомірне скло; б - водопробний кран: 1 - корпус; 2 - отвір для очищення; 3 - рукоятка; 4 - пробка крана; 5 - прохідний отвір; в - знижені водопокажчики: 1, 10, 14-судини, 2-поплавець; 3 - трос; 4, 8, 9 - сполучні трубки; 5 - клапан; 6 - водомірне скло; 7-стрижень; 11 - переливна трубка; 12 - грязьовик; 13 - водомірне скло
Водовказівні прилади з круглим склом встановлюються на парових котлах та баках з тиском до 0,7 кгс/см2. Висота скла у водовказівному приладі може бути від 200 до 1500 мм, діаметр – 8-20 мм, товщина скла 2,5-3,5 мм. Скляні трубки встановлюються в крани та ущільнюються за допомогою набивання з кілець. Водовказівний прилад з плоским склом (рис. 49, а) складається з металевої рамки, в гніздо якої вставляється на тонкій паронітовій прокладці плоске скло, щільно притиснуте до рамкикришкою з болтами. Плоске скло може бути гладким або рифленим. Рифлене скло «Клінгер» (мал. 50) із внутрішньої сторони має вертикальні призматичні канавки, а із зовнішнього боку відполіроване. У такому склі вода здається темною, а пара світла. Рифлене скло випускається з 1-го по 9-й номер довжиною 115-340 мм, а гладке - шести номерів - 140-340 мм. У рамку зверху та знизу вкручуються штуцери 2, якими рамка встановлюється в паровий та водяний крани. Для ущільнення кільцевий зазор закладають кільця з азбестового шнура. Якщо під час роботи парового котла крани водовказівного приладу не забруднені, то рівень води в ньому злегка коливається. При забрудненні водяного крана рівень води стає нерухомим, а якщо засмічився паровий кран, водовказівний прилад заповнюється водою вище за дійсний рівень. Продування проводять кожну зміну.

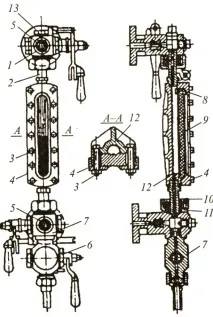

Мал. 50. Водовказівний прилад зі склом «Клінгер» 1 — паровий кран; 2-штуцер; 3, 5, 13 - болти; 4 - кришка; 6 - продувний кран; 7 - водяний кран; 5 - прокладка; 9 - скло; 6 продувний кран; 10 - сальникова втулка; 11 - сальникове набивання; 12 - корпус (рамка) скла;
З робочого положення (парової та водяної крани відкриті, а продувний закритий) закрити водяний.
Послідовність продування така:
кран - продувається водовказівний прилад лише парою; відкрити водяний кран - продувається водовказівний прилад пором і водою; закрити паровий кран - продувається водовказівний прилад лише водою; відкрити паровий кран - продувається водовказівний прилад пором і водою; закрити продувний кран - вода повинна швидко піднятися до певного рівня і злегка коливатися - цей рівень повинен бути однаковим з рівнем другого водовказівногоскло. За такої послідовності продування скло водоуказального приладу буде весь час гарячим — це й забезпечить його цілісність. Якщо водовказівний прилад знаходиться на висоті понад 6 м від майданчика спостереження або рівень води погано проглядається, допускається встановлення двох знижених покажчиків рівня води. На них повинні бути нанесені нижчий та вищий допустимі рівні води по приладу, який встановлений на цьому ж котлі. У цих випадках допускається встановлення одного водовказівного приладу прямої дії. Знижений покажчик рівня (див. рис. 47, в) працює за принципом врівноваження двох стовпів води у сполучних трубках. Кольорова важка рідина, яка знаходиться в них, має більшу в'язкість, ніж вода і не поєднується з нею. Це може бути, наприклад, чотирибромистий вуглець з хлороформом та бензолом. На всіх водовказівних приладах проти допустимого нижчого рівня води в котлі має бути встановлений нерухомий металевий покажчик з написом «НДУ». Цей покажчик повинен бути встановлений не менше ніж на 25 мм вище від нижньої видимої кромки скла водовказівного приладу. Такий самий покажчик встановлюється нижче на 25 мм верхньої видимої кромки скла з написом «ВДУ», що відповідає найвищому допустимому рівню води в котлі.
