Задній навісний пристрій (ЗНУ) трактора Білорусь 821
Задній навісний пристрій (ЗНУ) трактора Білорусь 821/921
Тягово-зчіпний пристрій (ТСУ) - поперечка
Наконечники фіксуються на кінцях нижніх тяг за допомогою пальців 6 та чек з кільцями. Для забезпечення довжини осі підвісу 870 мм пальці можна встановлювати або у верхні отвори наконечників, або нижні, які виконані зі зміщенням. Телескопічні стяжки (ТЗ) (рис. 2) забезпечують блокування нижніх тяг (зброї) або хитання в межах ± 55 мм. Заблоковане положення використовується при роботі з навісними та причіпними с/г машинами та знаряддями, крім машин з активними робочими органами (фрези та ін.)
Для блокування чека (4) повинна бути встановлена в отвір (5) зовнішньої труби (3) та отвір внутрішньої труби (2), збіг яких досягається обертанням гвинта (1) за допомогою рукоятки (6).
Для забезпечення хитання ЗНУ необхідно виконати такі операції:
• Витягніть чеку 4 з труби;
• Встановіть поперечку (9) (рис.1) симетрично поздовжньої осі трактора;
• Встановіть отвір внутрішньої труби посередині зовнішньої пази, обертаючи гвинт;
• Встановіть чеку в паз та отвір застопоривши її;
• Замкніть рукоятку 6 (мал. 2) на лисах внутрішньої труби.

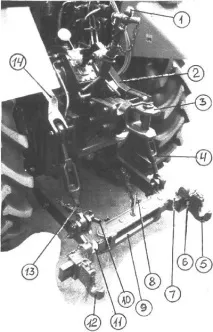

1 – верхня тяга;
2 - важіль гідропідйомника, правий;
4 - розкіс правий;
5 - наконечник правий;
7 - права нижня тяга;
8 – права телескопічна стяжка;
10 - ліва телескопічна стяжка (ТЗ);
11 - ліва нижня тяга;
12 - наконечник лівий;
13 – розкіс лівий;
14 – важіль гідропідйомника, лівий.
Рис.2 Телескопічна стяжка 1 – гвинт; 2 – внутрішня труба; 3 – зовнішня труба; 4 - чека; 5 – отвір зовнішньої труби; 6 – рукоятка.
