Інструкція монтажу

Стандартні Інструкції По Заміні Картриджа в Розбірній Стійці

kybcom

Застереження

1. Одночасно демонтуйте лише одну стійку з автомобіля.

2. Помістити всі кріпильні деталі в один бік у точній відповідності, у порядку видалення, так, щоб Ви могли повторно зібрати всі ці частини пізніше у зворотному порядку.

3. Пошкоджений пилозахисний чохол повинен буде замінений новим.

4. Стискаючи пружину (5), будьте обережними, щоб при ривку не пошкодити поршневий шток, оскільки пошкодження викликає витік олії.

5. Гайки та болти верхнього кріплення повинні бути затиснуті із зазначеного моменту затягування, як рекомендовано автомобільним виробником. Всі інші гайки та болти повинні також бути обтиснуті.

6. У разі потреби видаліть повітря з магістралі системи гальмування. Переконайтеся, що розширювальний бачок гальмівної рідини наповнений до потрібного рівня.

Демонтаж

1. Позначте положення верхньої пластини (4) на кузові так, щоб повторно зібрати в тому самому положенні.

2. Спіральна пружина (5) повинна бути стиснута компресором, перш ніж амортизаційна стійка буде демонтована.

3. Видаліть лише гайки та болти (6) у нижньому кріпленні, які дозволять від'єднати стійку від осі автомобіля.

4. Відгвинтіть гайки верхньої опори (7), що залишилися, а потім видалити стійку з автомобіля.

5. Переконавшись, що спіральна пружина (5) стиснута, відкрутіть головну кріпильну гайку штока (2) і кріплення, що залишилися.

6. Викрутіть кріпильне кільце (9) розбірної стійки. Усі внутрішні деталі можутьбути видалені.

7. Переверніть стійку дном догори, щоб видалити залишки старої олії.

Установка

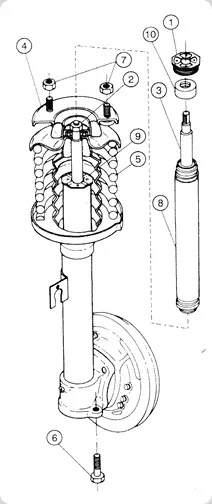

1. Після прокачування вставте новий картридж KYB (8). Використовуйте втулку з комплекту KYB(10) якщо потрібно, і встановіть, як показано на малюнку

2. Використовуючи кріпильну гайку (1), затисніть картридж у стійці (альтернативно можна використовувати оригінальну кріпильну гайку (9)).

3. Перевірте всі монтажні деталі на предмет їхнього зносу, підготуйте їх у правильному порядку, перевірте комплектацію.

4. Зберіть амортизаційний вузол на автомобілі, повністю протилежному процедурі демонтажу.

Перевірте, що верхня опора (1) встановлена ​​у положення відповідно до позначок.

Правове застереження: Ці інструкції представлені лише як загальні рекомендації. KAYABA Europe не несе відповідальності за збитки, які можуть виникнути в результаті використання цих рекомендацій. KAYABA Europe рекомендує використовувати індивідуальні інструкції, що знаходяться в коробках з амортизаторами, та вдаватися до допомоги кваліфікованих майстрів автомобільних ремонтних станцій.
