Занурювальний вібраційний насос для колодязя який вібронасос вибрати, відео-інструкція з монтажу

Для облаштування повноцінного водопроводу на дачній ділянці просто вирити криницю недостатньо. Необхідно також організувати водопровід, який доставлятиме колодязну воду до будинку або інших точок, де вона необхідна. Саме для цього використовуються такі пристрої, як занурювальні вібраційні насоси.

Занурювальні насоси є пристроями, які дозволяють піднімати і перекачувати воду. Розміщуються такі механізми нижче рівня води, що обумовлює занурення насоса повністю у воду. Саме таке розташування механізму не допускає його перегрівання.

Процес вибору пристрою насоса не є настільки простим, як вам може здатися на перший погляд. Роблячи свій вибір, слід знати, що занурювальні насоси бувають відцентровими та вібраційними.

Ці пристрої є простими у використанні.

Відмінності вібраційних та відцентрових занурювальних насосів

Принципова відмінність двох даних конструкцій полягає в тому способі, що використовується для подачі рідини нагору. Якщо говорити про відцентрові пристрої, то тут використовуються елементи, що обертають.

Вібронасоси для колодязів не оснащуються елементами, що обертаються, а вода в них піднімається нагору завдяки руху поршня або завдяки еластичній мембрані. Подібні конструктивні особливості видають явні плюси вібраційних виробів, що полягають у простоті пристрою, малій кількості деталей та дешевизною, оскільки ціна пристрою невисока.

Пристрій та принцип роботи вібраційних занурювальних насосів

Вібраційні насоси занурювального типу не наділені деталями, що обертаються в процесі роботи, в їх конструкції немає підшипників,які могли б виходити з ладу за тривалий період експлуатації. Проста, але дуже вдала конструкція даних пристроїв дозволяє експлуатувати їх без проведення заходів з технічного обслуговування.

Основа такого насоса - це його корпус, в якому розташовується електромагніт та вібраційний механізм. У момент підключення пристрою до мережі, якір його електричного магніту починає здійснювати поступальні рухи і вібрувати, спрямовуючи зусилля на шток, на якому і закріплений поршень.

Схема влаштування вібраційного насоса

Як каже інструкція до пристрою, вода доходить до вхідного отвору завдяки руху поршня, заповнює через спеціальний клапан камеру, звідки надходить у шланг, що відводить, при зворотному русі поршня. Клапан, про який говорилося, протистоїть руху рідини у двох напрямках, перешкоджаючи її вилити з робочої камери пристрою.

Галузь застосування

Занурювальні насоси вібраційного типу дії можуть бути використані наступним чином:

Свердловини насос. Невеликі показники напору пристрою зумовлюють його використання лише у неглибоких свердловинах;
Колодязний насос. Такий насос може бути використаний як для подачі з дна криниці чистої води для пиття, так і для процедури чищення колодязя, яка полягає у викачуванні води з домішками піску та глини;
Подача води для технічних потреб. Насос може бути використаний для викачування води з будь-якої водойми, наприклад, для поливу або для будь-яких інших цілей.

Використання води з колодязя для поливу

Конструктивні особливості

Вібраційні насоси для колодязів або свердловин мають низку конструктивних особливостей, про які слідзгадати:

Зверніть увагу! Конструкції, у яких камера забору води знаходиться у верхній частині, захищені від попадання в пристрій піску та інших важких елементів.

Вибираємо насос

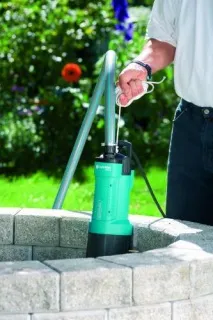

На фото – занурювальний вібраційний насос

Кожен, хто бажає придбати у власне користування такого пристрою, замислюється про те, який вібраційний насос вибрати для колодязя?

Підбираючи найбільш відповідну модель, слід звернути увагу на такі характеристики як:

Потужність устрою;
Продуктивність, що виражається в обсязі викачаної води за 1 одиницю часу;
Натиск або висота, на яку пристрій здатний підняти воду.

Переваги занурювальних вібраційних конструкцій

Вібраційний насос для колодязя є конструкцією, наділеною безліччю явних переваг:

Невибагливість у використанні;
Низький рівень шуму;
Тривалий термін експлуатації;
Відсутність деталей, що обертаються, і деталей, що потребують мастила;
Мале нагрівання виробу під час роботи;
Малий знос складових конструкції;
Чи не сприйнятливість до лугів, які можуть бути у воді;
Безперебійне функціонування у будь-яких температурних режимах;
Мобільність та компактність виробу.

Встановлення занурювального вібраційного насоса в колодязь

Після того як ви відповіли собі на питання, який вібраційний насос вибрати для колодязя і придбали його, у вас неодмінно має зацікавити питання про те, як його правильно встановити і як провести водопровід?

Насправді ці завдання не такі вже й складні, але існують деякі нюанси, з якими неодмінно слідуєознайомитись. Братися за встановлення такого насоса варто удвох або навіть утрьох, тому що робота в колодязній шахті пов'язана з ризиком, а одна людина не завжди може витягнути іншу з такої глибини.

Схема підключення вібраційного насосу

Земельні роботи

Ще до початку самих робіт із встановлення насоса необхідно провести всі маніпуляції, пов'язані зі створенням водопроводу на відстані від будинку до колодязя. Для цього потрібно вирити траншею.

Бажано, щоб траншея залишалася рівна, без поворотів та вигинів, така форма дозволить не втрачати чинності напору. Рити траншею слід на глибину приблизно 1-1,5 м-коду.

Отже, копаємо траншею, ширина якої становить 40-50 см. Подбайте, щоб на дні траншеї не було гострого каміння, скла та будівельного сміття.

Укладаємось піщану подушку на дно траншеї, яка складається з шару утрамбованого піску товщиною 10-15 см. Пісок встеляється геотекстилем, в який згодом буде загорнута труба. Після цього можна приступати безпосередньо до прокладання труб.

Утрамбовуємо піщану подушку.

Прокладання водопровідних труб

Для прокладання водопроводу на вулиці можуть бути використані труби кількох типів:

Сталеві труби;
Металопластикові труби;
Труби з нержавіючої сталі;
Поліпропіленові труби;
Содові шланги (підходять лише для тимчасового водопроводу).

Сама процедура протягування водопроводу поділяється на такі етапи:

Відрізки труб з'єднуються між собою від колодязя до будинку;
Водопровід обертається теплоізоляційними матеріалами і простягається всередину труби більшого діаметра. Для цього зазвичай застосовуються азбестові абопластикові каналізаційні вироби;

Обертання ізоляційним матеріалом

Конструкцію, що вийшла, укладаємо в викопану траншею і відзначаємо місце на колодязній стіні, в яке буде проведена врізка;

На фото — водопровідна труба, покладена в траншею

У стінці шахти вирізаємо отвір діаметром 15 см, Всередину отвори вставляємо гільзу, довжина якої повинна становити не менше 0,5 м. Навколо гільзи обмазуємо стінку колодязя бетонним розчином, який, після висихаючи, ізолюємо за допомогою бітумної мастики;
У гільзу протягуємо водопровід таким чином, щоб він заходив у колодязну шахту щонайменше на 25 см;
Нарешті, встановлюємо кран та трійник. Поворот труби донизу веде до місця, де встановлюється вібраційний насос для колодязя;

Порада. Слід встановлювати кран з трійником, тому що зливний кран може стати в нагоді, якщо вам буде необхідний аварійний злив води з водопровідної системи.

Далі слід розрахувати відстань, яка відділятиме кран від насоса і відрізатиме такої довжини водопровідну трубу.

Тепер можна переходити безпосередньо до установки пристрою.

Монтаж насоса в колодязь

Схема підключення насоса

Вібронасоси для колодязів підвішуються за допомогою троса. Тому насамперед слід зварити з куточка квадратний каркас, який встановлюється зверху на оголовок.

До цієї рами необхідно прив'язати трос.

На землі розкладають трубу, насос та розмотуємо електрошнур для зручності підключення;

На землі слід розкласти всі елементи

На вхідний отвір пристрою встановлюємо зворотний клапан,використовуючи пакувальний сантехнічний матеріал;
До зворотного клапана приєднується муфта із пластику або латуні;
З'єднуємо муфту із водопровідною трубою;
Прикріплюємо електричний кабель до труби за допомогою ізоляторів або хомутів з невеликим провисанням дроту;
Прикріплюємо до насоса страхувальний капроновий або оцинкований трос;
Дану конструкцію слід опустити в колодязь, утримуючи насос за страхувальний трос;

На фото – наочна демонстрація підключення занурювального насоса

Зверніть увагу! Утримувати насос за електричний кабель заборонено.

Опустивши насос на необхідну глибину, прив'язати трос потрібно до рами;
Для з'єднання труби з краном у колодязь має спуститися одна людина, яка здійснить з'єднання із застосуванням клоччя або сантехнічної пасти.

Після того, як насос буде встановлений електричний кабель, слід провести до місця встановлення всього водопровідного обладнання – гідроакумулятора, бойлера та фільтрів. Коли монтаж труб буде закінчено, слід укрити трубопровід геотекстилем, засипати шаром піску завтовшки 10 см і грунтом.

На фото – схема водопроводу заміського будиночка
