10.1. Вікна промислових будівель засклені поверхні стін
Для досягнення необхідної освітленості та аерації засклені поверхні зовнішніх стін промислових будівель роблять значно більших розмірів, ніж цивільних будівель. Їх розміри визначають відповідно до розрахунку, викладеного раніше [2, с. 180], і з метою уніфікації палітурок призначають кратними по ширині 0,5 і по висоті 0,6 м. Стулки палітурок бувають з вертикальною і горизонтальною віссю навішування. Вони можуть бути верхньо-, нижньо- та середньопідвісними (рис. 30.1).
Мал. 30.1. Схеми віконних палітурок промислових будівель та умовні позначення їх відкриття
а - палітурки з вертикальною віссю навішування; б – палітурки з горизонтальною віссю навішування. (На розрізах знак плюс означає внутрішню, а мінус – зовнішній бік огородження)
У зв'язку із значними розмірами промислових будівель у них застосовують переважно стулки, що обертаються навколо горизонтальної осі. На кресленнях фасадів будівель переплетення, що відкриваються, і спосіб їх навішування показують умовними позначеннями. Для цього проводять дві похилі лінії, кінці яких доводять до того боку палітурки на якій розташовані петлі. Якщо палітурка відкривається назовні, то лінії роблять суцільними, якщо всередину - пунктирними. Середньопідвісні палітурки, що відкриваються, зображують двома перехрещуються діагоналями. Лінія або пунктир показує відкриття одинарного скління, подвійні лінії - подвійного. Одна коса лінія – відкривання однієї з плетінь подвійного скління вікон.
Заповнення віконних отворів палітурками може бути подвійне, одинарне та змішане. При змішаному рішенні нижню частину отвору для виключення можливості дуття у робочих місць на висоту 2,4 м від підлоги заповнюють подвійними палітурками, а верхню - одинарними. Вибір типу заповнення віконних отворіввиробляють залежно від необхідного мікроклімату приміщення і характеру технологічного процесу, що відбувається в ньому.
Найчастіше палітурки вікон у промислових будівлях роблять з одинарним склінням.
Заповнення віконних прорізів промислових будівель можуть бути з дерев'яними, сталевими та залізобетонними палітурками, зі склоблоків, склопакетів або світлопрозорих виробів та на основі полімерів.
Дерев'яні віконні блоки виготовляють згідно з ГОСТ 12506-81. Блок складається з коробки та одинарних або спарених стулок. Їх застосовують лише у будівлях із нормальним температурно-вологісним режимом приміщень. При відкриванні стулок назовні палітурки роблять без наплаву (рис. 30.2, а, в, г,), при відкриванні всередину - з наплавом (рис. 30.2, б, д).
Мал. 30.2. Дерев'яні палітурки: а – схеми палітурок із зовнішнім відкриванням стулок; б - го ж, з внутрішнім відкриванням стулок: в - перерізу блоку з одинарними плетіннями без наплаву для вікон із зовнішнім відкриванням стулок; г - те ж, зі спареними плетіннями; д - перерізи блоку зі спареними плетіннями з наплавом при внутрішньому відкриванні стулок
Після встановлення віконного блоку в отворі із зовнішнього боку влаштовують злив із оцинкованої покрівельної сталі, а з внутрішньої – дерев'яну або бетонну підвіконну дошку. Зазор між коробкою і стіною конопатять, а потім закривають наличниками, що прибиваються до коробки. Коробки кріплять до бокових укосів віконних прорізів за допомогою анкерів, йоржів або інших видів кріплень, що встановлюються через 1,2 м за висотою, але не менше двох на кожну сторону отвору. Якщо віконний отвір заповнюють кількома коробками, їх з'єднують між собою болтами через 1,2 м за висотою. Зазори між сусідніми коробками конопатять клоччям і з обох боківзакривають наличниками. У віконних отворах великої висоти коробки виконують у два-три яруси.
Для сприйняття вітрового навантаження встановлюють вітрові бруси, які скріплюються за допомогою анкерів зі стінами або каркасом будівлі.
Останнім часом набули застосування дерев'яні віконні панелі (рис. 30.3), які виготовляють номінальною висотою 1,2 і 1,8 м і завдовжки 6 м. Розміри їх уніфіковані зі стіновими панелями, завдяки чому вони взаємозамінні. Віконні панелі складаються з коробки та палітурок, які можуть бути глухими та створними. У дерев'яних віконних панелях застосовують в основному спарені палітурки як з бічної, так і з горизонтальною наважкою. Палітурки з боковим наваженням розташовують по краях панелей. Дерев'яні віконні панелі скріплюють між собою на цвяхах або шурупах, шви між ними закривають лиштвою.
Мал. 30.3. Дерев'яні віконні панелі: а – з трьома фрамугами; б - глуха; в – вертикальний розріз у місці примикання до стінової панелі; г – горизонтальний розріз у місці примикання до колони; 1 – петля; 2 – коробка; 3 - спарений плетіння; 4 – пружна прокладка; 5 – нательник
У гарячих цехах (ливарних, прокатних та ін.), у цехах з високою вологістю повітря та в будинках підвищеної капітальності влаштовують сталеві віконні палітурки. Вони більш довговічні та надійні в експлуатації, ніж дерев'яні. Віконні отвори можна заповнювати як окремими палітурками, так і палітурками у вигляді великих панелей. Окремі сталеві палітурки виготовляють із прокатних або гнутих штампованих профілів (рис. 30.4, а). Палітурки можуть бути глухі і відкриваються з верхнім, нижнім і бічним підвісом (рис. 30.4, б, в).
Мал. 30.4. Сталеві палітурки: а - профілі сталевих елементів; б - схеми глухихпалітурок, в - схеми створених палітурок
Сталеві палітурки складаються з верхньої обв'язки (куточки 25х35х3,3 мм), внутрішніх та бічних обв'язок (таврики висотою 35 мм з симетричною та асиметричною полицями) та нижньої обв'язки (складний профіль, що служить одночасно і зливом).
При висоті віконного отвору до 3,6 м сталеву обкладинку кріплять до вертикальних імпоста, які розташовують через 1,5 або 2 м залежно від ширини палітурки. При висоті 4,8-6 м встановлюють верхню, а при висоті понад 6 м - нижню обв'язку з куточків. Якщо висота отвору 7,2 м та більше, встановлюють горизонтальні вітрові імпости. При подвійних палітурках нижню частину вікна відокремлюють від верхньої одинарним горизонтальним імпостом, утвореним двома куточками, з'єднаними на зварюванні сталевим листом (рис. 30.5, а). Наважку сталевих палітурок здійснюють за допомогою скоб, петель і болтів (рис. 30.5, б, в, г).
Мал. 30.5. Деталі сталевих палітурок: а - вертикальний переріз по прорізах, заповненим одинарною глухою палітуркою (ПГ) і з подвійною в нижній зоні, з зовнішніми (ПО), що відкриваються, і внутрішніми (НОВ) палітурками; б - петля для верхньої підвіски; в – петля для нижньої підвіски; г - петля для бічної навішування; 1 горизонтальний імпост; 2 – скоба; 3 болти; 4 – сталевий лист; 5 – цементний розчин; 6 – злив; 7 - навішування; 8 – петля; 9 коробка з куточків 75х50х5мм
Більш досконалою та індустріальною конструкцією в порівнянні зі звичайними сталевими палітурками є сталеві віконні панелі (рис. 30.6). Вони досить прості, жорсткі і дозволяють заповнити віконні отвори висотою до 20 м. Віконні панелі виготовляють із трубчастих або гнутих профілів. Їх розміри відповідають розмірам стінових панелей висотою 1200 і 1800 мм і довжиною 6 м. Вони можуть бути глухимистулки, що відкриваються, з одинарним або подвійним склінням. Панель складається із загальної рами та засклених елементів (рамок), які або навішують на петлі, або закріплюють за допомогою зварювання. По висоті отвору панелі встановлюють один на одного, при цьому власна маса їх передається на стінову панель, що нижче лежить. Кожну панель кріплять болтами до колон каркасу в чотирьох точках.
Мал. 30.6. Влаштування стрічкового скління із застосуванням сталевих віконних панелей: а – з трубчастих профілів; б – із гнутих профілів; в – встановлення скла з використанням гумових профілів; г – те саме, з використанням пружинних засувок
Вікна з алюмінієвими палітурками(рис. 13.26) призначені для громадських та промислових будівель. Вони можуть бути з двома стеклами в роздільних палітурках або з одним листовим склом або склопакетами в одинарних палітурках. При пакетному склінні для одинарних палітурок використовують алюмінієві профілі, між якими розміщують термовкладиші з високоефективного теплоізоляційного матеріалу (полівінілхлорид, капрон). Для відведення конденсату в горизонтальних елементах палітурки передбачені спеціальні отвори.
Мал. 13.26. Схема та конструкції вузлів вікон з алюмінієвими плетіннями при одинарному (а) та пакетному (б) склінні, 1 – алюмінієва обкладинка; 2-ущільнювач; 3 склопакет або скло; 4 - термовкладиш; 5- штапик
Залізобетонні віконні палітурки вогнестійкі, міцні, не схильні до загнивання, економічні в експлуатації, але трудомісткі у виготовленні. У них складно влаштовувати створні частини, тому в більшості випадків залізобетонні палітурки влаштовують глухими, а при необхідності стулки, що відкриваються, або кватирки виконують зі сталі або дерева. Залізобетонні палітурки кріплятьдо стін за допомогою випусків арматури зі швів або постановкою сталевих закріп. Скло кріплять до палітурок клямерами з оцинкованої покрівельної сталі, які встановлюють з кроком 150-300 мм.
У безвіконних герметичних будинках, а іноді й у будівлях із звичайним режимом можна влаштовувати світлопрозорі стіни зі склозалізобетонних панелей, заповнених пустотілими вакуумованими скляними блоками (рис. 30.7). Стіни зі склозалізобетонних панелей мають хорошу світлорозсіювальну здатність, що забезпечує рівномірність освітлення, знижує інсоляцію приміщень. Вони мають незначну повітропроникність та достатню вогнестійкість. Однак при експлуатації склоблоки жорстко затиснуті в залізобетонній рамі панелі при нерівномірному нагріванні можуть розтріскуватися. Віконні прорізи можна заповнювати і профільним склом, склопрофілітом, який виготовляють швелерний або коробчастий переріз.
Мал. 30.7. Влаштування стін зі склозалізобетонних панелей: а – габарити панелей; б – загальний вигляд; в - розріз панелі з фрамугою: 1 - обв'язка панелі; 2 – склоблок; 3 – сталева фрамуга; 4 - два шари толі; 5 – конопатка; 6 - випуск арматури для закладки у шви; 7 - безсадковий цементний розчин; 8 – дерев'яний брусок 40х40 мм; 9 – злив; 10 - петля
Заповнення віконних отворів склопрофілітом може бути глухим (рис. 30.8, а) або з обкладинками, що відкриваються (рис. 30.8, б), поелементним (рис. 30.8, г) або панельним (рис. 30.8, д). Стики між окремими елементами склопрофіліту заповнюють прокладками з полівінілхлоридних профілів порожнього перерізу або пористою гумою з промазанням з боку приміщення бутафольно-цементною мастикою (див. рис. 30.8, в).

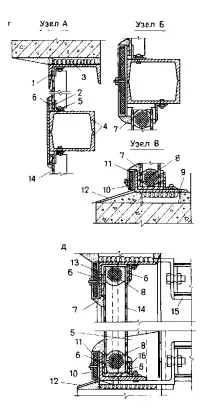

Мал. 30.8. Заповнення віконних отворівсклопрофіліт: а - глухе; б - з плетіннями, що відкриваються; в – стики елементів склопрофіліту; г конструкції вузлів при поелементному заповненні отворів; д – конструкції вузлів при панельному заповненні; 1 - верхня обв'язка; 2 – оцинкована клямера; 3 – конопатка; 4 – середній імпост; 5 – опорний столик; 6 --- губчаста морозостійка гума; 7 – гідроізоляційна мастика; 8 – пороізол; 9 – нижня обв'язка; 10 - підкладка-фіксатор; //--утеплювальна накладка; 12 - - фартух; 13 – рама панелі; 14 – склопрофіліт; 15 - заставна деталь колони; 16 – притискний куточок; 17 – полівінілхлоридний профіль
Для управління аерацією виробничих приміщень необхідно передбачити зручне відкривання та закривання стулок палітурок. Якщо віконні отвори розташовані на невеликій висоті від підлоги, палітурки відкривають і закривають вручну, а при великій висоті застосовують найпростіші ручні механізми або моторні приводи з дистанційним керуванням. У разі, коли палітурки відкривають рідко або коли їх кількість невелика (не більше 12), а керування ними може бути організовано без створення додаткових сходів та майданчиків, використовують ручні прилади. В інших випадках застосовують прилади, що мають моторні приводи.
Регулярне очищення скління віконних палітурок сприяє значному зниженню витрат на штучне освітлення приміщень, підвищенню продуктивності та безпеки праці, збереженню здоров'я робітників, а отже, та покращенню якості продукції.
При висоті промислових будівель до 10 м для очищення та поточного ремонту скління використовують пересувні сходи. При великій висоті одноповерхових та багатоповерхових будівель протирання стекол зовні здійснюють з підвісних колисок. На рис. 30.11 показаний візок з підвісноюлюлькою, яка пересувається по монорейці, прикріпленій до карнизної частини стіни будівлі. Візок може бути встановлений і на рейковий шлях, який укладають з покриття виробничого корпусу.
Мал. 30.11. Підвісна люлька для прочищення та ремонту скління
1 – монорейка; 2 – візок; 3 – колиска
Якщо висота будівлі 30 м і більше, колиску, щоб вона не розгойдувалася від вітру, кріплять спеціальними захватками до віконних палітурок.
