Остови малоповерхових житлових будинків
Малюнок 1– Промислові стінові вироби зі штучних кам'яних матеріалів: а – повнотіла керамічна та силікатна цегла; б - те ж, ефективні багатодирчасті та облицювальні; в – керамічні блоки із щілинними порожнинами; г – бетонні стінові блоки – пустотні з керамзитобетону та суцільні з пористих бетонів
Малюнок 2- Різновид суцільних цегляних кладок: I - дворядна (ланцюгова), II - багаторядна звичайна; III, IV – багаторядні декоративні
Малюнок 6 -Варіанти шаруватих стін з використанням цегляної кладки:
1- шарувата стіна із зовнішнім облицюванням цеглою та розкладка цегли по рядах для забезпечення перев'язки та просторової жорсткості стіни;
II- конструктивні рішення для зовнішніх стін:
а -стіна з повітряним зазором усередині тіла стіни;б- стіна без зазору із зовнішнім шаром утеплювача та захисним шаром зовні (облицьовуванням);в -стіна без зазору із зовнішнім шаром утеплювача та захисним шаром зовні (з облицюванням);
III—сучасні шаруваті стіни з монолітним залізобетонним несучим шаром:г -із зовнішньою штукатуркою по сітці;д -з облицюванням цеглою;
1 -утеплювач;2 -повітряний зазор;3 -штукатурка;4-анкери; 5 - облицювання;6 -внутрішній оздоблювальний шар;7 -несучий залізобетонний шар
Малюнок 7 –Цоколі цегляних стін
Малюнок 8 –Клинчасті перемички кам'яних стін
Малюнок 9– Влаштування отворів за допомогоюзалізобетонних перемичок
Малюнок 10– Перемички, що не порушують зовнішній вигляд і фактуру фасадів
Малюнок11 - Карнизи кам'яних стін:а, б-утворені напуском цегли;в- зведення за рахунок виносу кронштейнів із сталевих куточків
Малюнок 15 -Опирання монолітних залізобетонних плит та сталевих балок на кам'яні стіни:
а- спирання на стіни, утеплені зсередини;б- те саме, утеплені зовні;в- те ж, над прорізом у шаруватих і колодязевих стінах;г -те ж, за відсутності отвору;д -варіант анкерування монолітної плити одиночними анкерами;е -спирання сталевих двотаврових балок на стіну та їх закладення
Малюнок 16 -Оздоблення фасадів кам'яних стін:
а -облицювання камінням з прокладними рядами;6 -те саме, з анкерами;в -те ж, з клямерами, пристріляними дюбелями;г -облицювання профільованими листами;д- облицювання листами на розчині;е -те ж, на клямерах;ж, і-облицювання плитами з незалежним осадом стін;
1 -камінь;2 -штукатурка;3 -облицювальний камінь;4 -камінь прокладного ряду; 5 - анкерна скоба зі смугової сталі;6 -сталева шпонка; 7 - сполучна скоба зі смугової сталі;8-кладка стіни;9-клямери;10-дюбель;11-профільований лист;12 -прокладний профіль;13 -розчин (мастика);14- Рейка зі смугової сталі;15 -анкерна скоба з круглої сталі;16 -рейка з круглої сталі;17 -петля зі сталевого дроту

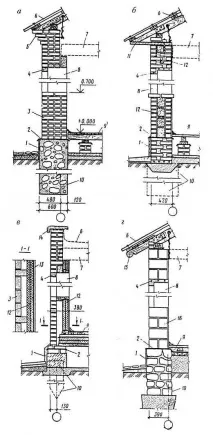

Малюнок 18 -Приклади вирішення зовнішніх стін одноповерхових житловихбудівель із штучного каміння ручної кладки в композиції з елементами будинку:
а, г- стіни суцільної кладки;б,- стіни полегшеної кладки;1 -цоколь;2- гідроізоляція;3 -цегла;4- перемичка; 5 - карниз;6 -покрівля; 7 - перекриття;8 -отвір;9 -підлогу;10-фундамент;11-карнизний звис;12 -утеплювач;13-пароізоляція;14 -парапет;15- звис покрівлі;16 -камінь
Малюнок 21 -Варіанти вирішення зовнішніх стін із великих блоків:
а- стіна з типових бетонних елементів;б -використання стінових блоків у поєднанні з цеглою;в -стіна з арболітових блоків;1- підвіконний блок;2 -цокольний блок;3 -перемичковий блок;4 -простінковий блок; 5 - карнизна плита;6 -фундаментний блок; 7 парапетна плита;8-блок з арболіту;9-вимощення;10 -цоколь;11- піщана подушка;12 -ростверк;13 -коротка паля;14 -дах;15 -підлогу;16 -перекриття;17- фундаментна балка;18 -парапет

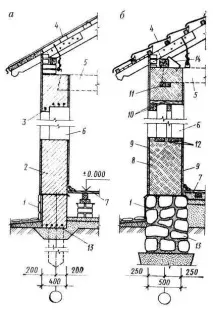

Малюнок 25 –Розрізи зовнішніх стін одноповерхових житлових будинків з місцевих матеріалів:
а- будинок зі стіною з монолітного бетону;б- будинок зі стіною із саману або ґрунтобетону;1- цоколь2 -легкий бетон;3- арматура перемички;4- покрівля; 5 - перекриття;6- отвір вікна;7 -підлогу;8 -саман;9- штукатурка;10 -дерев'яна перемичка;11 -підбалковий зв'язок;12- розвантажувальні дошки;13 -фундамент;14 -сталева скоба, що зв'язує мауерлат даху з балкою перекриттядля погашення розпору від крокв даху

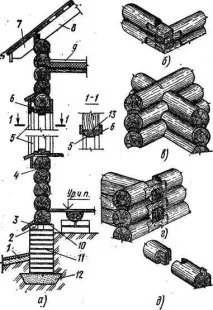

Малюнок 26 -Конструкція зроблених з колод будівель:а —розріз по стіні;б- Кутова врубка без залишку;в— те саме, із залишком;г- примикання внутрішньої стіни до зовнішньої;д- нарощування колод по довжині;I- вимощення;2- антисептована пробка; 5 -зливна дошка;4- конопатка мохом або клоччям;5- віконна коробка;6- лиштва;7- карнизна кобилка;8- кроквяна нога;9- горищне перекриття;10- ізоляція стіни (два шари толю, просмолена дошка); 11 - цоколь; 12-піщана подушка;13 -гребінь
Малюнок 29 -Конструкція щитової будівлі:
а- план будівлі та розріз по стіні;б, -вертикальне і горизонтальне переріз каркасного дощатого щита;г- варіант конструкції каркасного щита;д- горизонтальний переріз щита для веранди;1- верандний щит;2- щит з дверима; 3-щит з вікном;4- кутовий елемент;5-глухий щит;6- брусок каркасу; 7 - зовнішня вертикальна обшивка;8 -противітровий папір;9 -повітряний прошарок;10- внутрішня горизонтальна обшивка; 11 - пароізоляція;12- ДВП;13-мінеральна вата;14- притискні рейки;15- віконна коробка;16 -підвіконна дошка;17 -нижня обв'язка;18 -декоративна зовнішня обшивка;19 -конструкція сандрика;20- кроквяна нога;21 -мауерлат;22- Балка перекриття;23- верхня обв'язка;24- внутрішнє оздоблення;25- ефективний утеплювач;26 -шлак (керамзит);27- цоколь
Малюнок 30 -Схема каркасно-щитовоговдома
Перекриття малоповерхових будівель
Малюнок 31– Плитні перекриття
Малюнок 32- Перекриття по збірним залізобетонним балкам
Малюнок 33- Перекриття по дерев'яних балках:
а -перерізу балок;б-д -перекриття по брускових балках;е- тепла підлога першого поверху по балках;1- балка брускова одинарна з цільної деревини;2- балка складова з цільної деревини;3 -оалка клеєна;4 -черепний брусок; 5 - дерев'яний щитовий накат;6- пісок; 7 - дощата підлога по лагах;8 -пружна прокладка;9 -мастило глиною;10 -підкладка під планку перетином 80 х 25 мм;11 -поперечна планка перетином 80 х 32 мм;12 -мокра штукатурка по дранці;13 -насипний утеплювач (шлак, керамзит та ін);14 -стяжка;15 -пароізоляція;16- вісь балки;17- накат з гіпсових або легкобетонних плит;18- толь;19- продух;20- гідроізоляційний шар;21- плінтус;22 -дощата підлога по настилу;23-дощатий настил;24 -пергамент;25-підстилаючий шар;26 -утрамбований грунт
Малюнок 34– Перекриття металевими балками
Горищеві скатні дахи малоповерхових будівель
Малюнок 1 –Конструкція даху та її елементи : 1 – наслонова система крокв; 11 - висяча система крокв
Малюнок 2- Форми скатних дахів: а - односхилий; б - двосхилий; в - зі зламом ската (мансардна); г - вальмова (чотирисхилий); д - шатрова; е - пірамідальна; ж, з-елементи скатного даху; і, до - типинапіввальмових дахів; 1 - горищне вікно; 2 - фронтон з трикутним тимпаном; 3 - слухове вікно; 4 - коник; 5 - щипець; 6 - карниз; 7 - вальма; 8 - ребро; 9 - розжолобок (розжолобок); 10 - схил;
Малюнок 3 -Наслонні крокви:
а- односхилих дахів; б - те ж, двосхилих; в-план крокв; 1 - лежень;2- Мауерлат;3 -підкіс; 4-кроквяча нога; 5-стіна;6- горищне перекриття; 7 - стійка;8- прогін;9- розпірка;10 -сутичка; 11 - кобилка;12- накісна (діагональна) кроквяна нога;13
- нарожник;14- скоба;15 -болт
Малюнок 4-. Висячі крокви (кроквяні ферми):
а - з піднятою затяжкою;б -з затяжкою, що використовується для підвіски горищного перекриття;в- з підвісною бабкою; г – з підвісною бабкою та підкосами; д – з двома підвісними бабками; е - метало-дерев'яна ферма: 1 - кроквяна нога; 2-мауерлат;3 -затяжка;4-підвісна бабка; 5 - розпірка; 6 – сталева стійка ферми; 7 - підкіс; 8 - болт;9- коротун;10 -дерев'яна накладка;11 -хомут;12- скоба
Малюнок 5- Сталева покрівля:
а- розріз по покрівлі; б - фалець лежачий одинарний;в- те саме, подвійний;г- фалець стоячий одинарний;д- те саме, подвійний;1- Т-подібний сталевий милиця через 700 мм; 2-воронка водостічної труби;3--карнизна картина;4- настінний жолоб; 5 - картина настінного жолоба,6- лежачий фалець;7- покрівельна сталь;8- стоячий фалець;9 -дошка конькова;10 -бруски обрешітки; 11 - клямера
Малюнок 6- Покрівля з хвилястих азбестоцементнихлистів:
а - розріз по покрівлі;б- варіант пристрою ковзана;в- пристрій розжолобка; 1 - гак для підвісного жолоба; 2 - покрівельна сталь;3- хвилястий азбестоцементний лист звичайного профілю;4- суцільні ділянки обрешітки у карниза і в розжолобках;5 -бруски обрешітки; 6 - конькові бруси;7 -фасонна конькова деталь;8- цвях або шуруп;9 -пружна прокладка
Малюнок 7- Черепична покрівля:
а- розріз по покрівлі із штампованої пазової черепиці; 6 - антична черепиця;в- татарська черепиця; 1-бруски обрешітки;2-штампована пазова черепиця;3— уступ для спирання на лати;4—.шип з отвором для кріплення дротом до решетування; 5 - конькова черепиця;6-коньковий брус; 7 - цементний розчин
