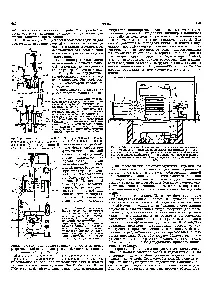

Колонний прес (фіг. 226) відрізняється тільки тим, що замість двох рам, що сприймають зусилля пресування, встановлюються чотири колони, що зв'язують верхню нерухому плиту (архітрів) з циліндром преса преса.[c.496]
Плиткові поверхові гідравлічні преси, що застосовуються для пресування листових та плівкових матеріалів з отриманням плит, є колонними або рамними пресами. На рис. І1-6 представлений типовий чотириколонний поверховий прес нижнього тиску. Основними його частинами є сталевий робочий циліндр 7, порожнистий чавунний плунжер 8, на якому закріплений чавунний стіл 4, сталеві плити з каналами для обігріву та охолодження, до яких підводять теплоносії (пар, гарячу та холодну воду), сталеві колони 2 та сталевий архітрів 1 Крім основного робочого циліндра часто внизу розташовуються два [c.58]
I - циліндр преса 2 - головний плунжер 3 - уступи ступінчастих рейок 4 - архітрів 5 - колона 6 - плита преса 7 - підйомний стіл 8 - допоміжний циліндр 9 - плунжер допоміжного циліндра[c.95]
Усі розрахунки на міцність деталей преса ведуться за номінальним зусиллям преса. Колони розраховуються на розтяг, архітрів - на вигин.[c.100]
Гідравлічний прес верхнього тиску (рис. 48) складається із станини, на якій кріпиться стіл. Верхня нерухома плита – архітрів – підтримується на певній відстані за допомогою колон. Колони кріпляться у столі та архітраві гайками. В архітраві встановлюється робочий циліндр із плунжером. Плунжер з'єднаний із рухомою плитою. Рухлива плита та стіл мають пази, в яких кріпиться прес-форма. З боків преса розташовуються ретурні циліндри, плунжери яких з'єднанііз рухомою плитою. У нижній частині преса встановлюється циліндр, що виштовхує.[c.103]
Станина служить для з'єднання в єдине ціле всіх вузлів преса, а також для спрямування рухомої ходу плити. Верхня частина станини, до якої кріпиться головний циліндр, називається архітравом. Нижня частина станини, до якої кріпляться циліндри ретурні, виштовхувач, а також нижня частина прес-форми, називається столом. Зверху на столі преса кріпиться накладка з Т-подібними пазами (як у нижній частині рухомої плити) для встановлення та кріплення прес-форми. Архітрів та стіл з'єднуються між собою або колонами (колонні преси), або рамною конструкцією з профільної або листової сталі (рамні преси). При колонній конструкції станини колони служать і напряму ходу рухомий плити. Колонами переміщаються напрямні втулки, закріплені в плиті. При рамній конструкції станини напрямок ходу рухомої плити здійснюється за допомогою клинів, укріплених на рамі. По клинах ковзають накладки, укріплені на рухомій плиті.[c.52]
Колонний гідравлічний прес з верхньою рухомою плитою показано на рис. 1-ХП. Головний циліндр 2 нерухомо закріплений у верхній перекладині 20 (архітрів). Верхня поперечина колонами 10 з гайками 3 жорстко пов'язана з нижньою перекладиною ]6, яка часто є пресом. Головний плунжер I та закріплена на ньому за допомогою болта 9 плита 9 переміщаються вниз або піднімаються вгору під тиском рідини. Направляючи рідину за допомогою розподільника (дистриб'ютора) в робочу порожнину циліндра і з'єднуючи циліндри зворотні зі зливом, забезпечують робочий хід. Щоб плунжер не вийшов з циліндра, встановлюють обмежувач ходу II. Прн підйомі робочої плити головний циліндр перемикається на злив.[c.316]
Колонні преси відрізняються в основному тим, що в них для сприйняття пресування встановлені чотири колони, що зв'язують верхній архітрів з корпусом гідроциліндра.[c.371]
Holm ni архітрів гідравлічного преса, верхня нерухома траверза гідравлічного преса.[c.195]
Пресування пластмас проводиться на гідравлічних пресах різноманітної конструкції. Часто для пресування пресматеріалів застосовується гідравлічний прес з верхнім тиском (рис. 72), що складається з чавуїпої станини, на якій закріплена масивна чавунна плита-стіл. У верхній частині преса розташований чавунний архітрав, з'єднаний зі столом двома або чотирма сталевими колонками, які також є направляючими для рухомої чавунної плити. Верхня частина прессформ, звана пуансоном, закріплюється на рухомий плиті, а нижня частина – матриця – на столі.[c.240]
Зусилля від плунжера послідовно передається на рухому плиту, прес-форму та нижню нерухому плиту. Під дією тиску рідини головний циліндр прагне піднятися вгору, при цьому зусилля Рі через фланець передається на верхню нерухому плиту (поперечину, або архітрів). Верхня та нижня плити пов'язані між собою колонами. Отже, як зусилля пресування, і реакції, що у процесі пресування, сприймаються деталями стааини преса, але в фундамент діє лише вага преса.[c.368]
I - розрізна гайка 2 - верхня поперечина (архітрів) 3 - колона 4 - ступінчаста річка[c.378]
I - робочий циліндр 2-робочий плунжер 3-архітрів 4-болт 5-рухлива плита 6-стіл 7-колонна в-гайка 9-виштовхує циліндр 10-виштовхуєплунжер 21-фланець виштовхувального циліндра 12 - шпилька для кріплення виштовхувального циліндра 13-циліндр зворотної дії плунжер циліндра зворотної дії /5-обмежувач.[c.88]
