Допоміжний інструмент

До допоміжного ковальського інструменту відноситься підтримуючий інструмент - кліщі різних типів, що поділяються на основні та допоміжні. Основні кліщі використовують для утримування заготівлі під час обробки, повороту її на ковадлі та кантівки навколо своєї осі, допоміжні для транспортування заготовок по цеху, подачі їх від печі до робочого місця і назад, а також при виконанні допоміжних робіт.

Кліщі складаються з двох рухомих стрижнів (кліщів), з'єднаних між собою заклепкою. Передня, коротка частина, призначена для захоплення заготівлі, називається губкою, задня рукояткою. Кліщовини основних кліщів виготовляють куванням зі сталі 25, допоміжних - зі сталі 40, заклепки дня всіх кліщів - зі сталі 15.

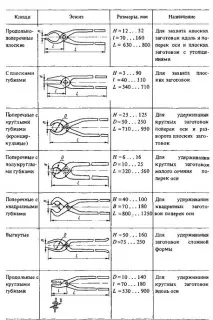

Оскільки ковалям доводиться обробляти заготовки різної форми, а захоплення їх має бути надійним, у кожному окремому випадку застосовують кліщі, губки яких відповідають формі заготовки, що обробляється. Конструкція і розміри кліщів, що найбільш часто застосовуються, уніфіковані відповідно до ГОСТ 11384-75. . . 11395-75 (табл. 5.1).

Крім наведених у таблиці уніфікованих кліщів ковалі користуються набором спеціальних кліщів (рис. 5.8 а), необхідних при обробці поковок складної форми.

У тих випадках, коли кліщі, що є в наборі, не підходять для надійного захоплення заготовки, ковалі куванням підганяють форму губок кліщів до форми заготовки. Для цього губки кліщів нагрівають у печі або горні і кують на заготовці, яку використовують як оправлення. Після припасування губки кліщів повинні щільно прилягати всією поверхнею до частини заготовки, що затискається.

У деяких випадках раціональніше не кліщі підганяти під форму заготовки, а навпаки, кінець заготовки, що затискається, куванням підганяти за формою ірозмірів до форми та розмірів губок наявних у наборі кліщів.

Очевидно, що при куванні дрібних заготовок доцільно застосовувати легкі кліщі з пружними рукоятками, щоб руки коваля не втомлювалися під час тривалої роботи. При куванні великих заготовок використовують кліщі з більш товстими рукоятками, а щоб руки не втомлювалися, на рукоятки кліщів надягають шпандир або у вигляді кільця (рис.5.8,6), або у вигляді скоби.

Користування неправильно підібраними кліщами або кліщами з погано підігнаними по заготівлі губками не тільки знижує продуктивність праці, ускладнює роботу коваля і потребує більшої енергії, а й може виявитися причиною травматизму.
