Двоковпакова піч І. М. Підгороднікова
Ця піч має просту та витончену конструкцію. Її опалювальна система є двоярусним ковпаком. Нижній ярус, де відбувається допалювання палива, поглинає 80% тепла, що акумулюється піччю. Таким чином, оскільки стінками нижнього ярусу служать зовнішні стінки самої печі, добре прогрівається нижній рівень приміщення.
Різниця температури між підлогою та стелею 2-4°С. Верхній ярус забезпечує решту 20%; там допалюються залишки палива, що сприяє підвищенню ефективності печі. Конструкція печі розроблена з урахуванням можливості топки як дровами, і вугіллям.
Рекомендується (але не обов'язково) нижню частину печі укласти в металевий футляр. Це дозволить підвищити теплове навантаження, не побоюючись тріщин у кладці.
Декілька рекомендацій з топки:
1. Перед першою топкою або після тривалої перерви слід відкрити ліве чищення (біля основи труби) і спалити дрібні, а тріски або папір для прогріву труби. Коли дим перестане йти в кімнату, закрити дверцята і починати протоплення, спочатку легку.
2. При топці вугіллям потрібно щільно закрити топку і піддувала, коли вугілля тільки почало прогоряти. Він допалюватиметься при наступній топці. Після топки не слід щільно закривати юшку, щоб залишити тягу, інакше охолоджені гази почнуть через щілини вибиватися в кімнату. Автор розробив два варіанти цієї печі — велику та малу.
1 варіант (велика піч)
Пекти має габарити 102 х 102 см при висоті 210 см (30 рядів) і потужності 4,6 кВт.
Наводимо перелік необхідної металевої фурнітури: топкові дверцята, 25 х 20 см - 1 шт. піддувальні дверцята, 25 х 14 см - 1 шт. колосникові грати 35 х 20 см - 1 шт. студні дверцята, 32 х 14 см - 1 шт. Бажано, щоб усі дверцята були герметичними. в'юшка, 0 22 см - 1 шт. чистки, 13 х 14 см - 6 шт. Потрібні матеріали: цегла червона: для дров - 430 шт. для вугілля - 675 шт. цегла вогнетривка: для дров - 270 шт. для вугілля - 40 шт.

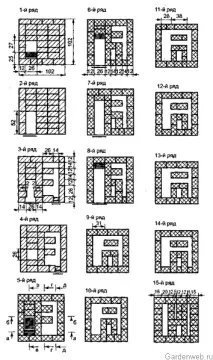

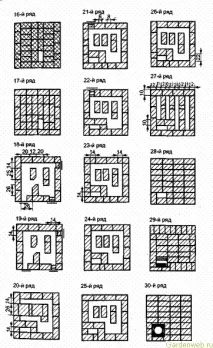

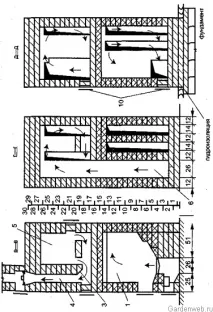

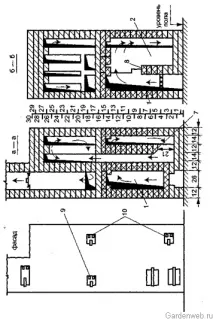

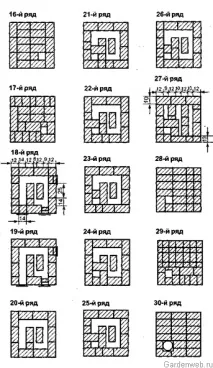

Розрізи та порядовки дано на рис. 1 (для дров) та рис. 2 (для вугілля). Вогнетривка цегла заштрихована навхрест.
2 варіант (мала піч)

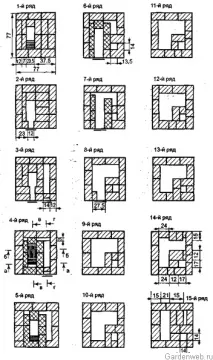

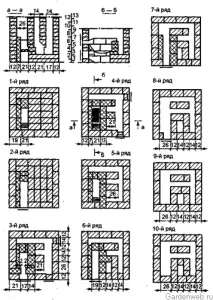

Габарити печі 77х77 см, висота та сама (210 см). Потужність печі 2,1 квт. Креслення розрізів печі та порядовок наведено на рис. 51-52.
Перелік металевої фурнітури дано нижче: дверцята, 13 х 14 см - 5 шт. дверцята, 22,5 х 20,5 см - 1 шт. дверцята, 25 х 14 см - 1 шт. колосникові грати, 30 х 20 - 1 шт. в'юшка, 0 18 см - 1 шт.
Потрібна кількість цегли: червона цегла - 370 шт. (для дров), 500 шт. (для вугілля), вогнетривка цегла - 150 шт. (для дров), 30 шт. (Для вугілля).
Вогнетривка цегла заштрихована навхрест.
