Групування, опресування та встановлення радіаторів

Монтаж системи опалення починають із встановлення нагрівальних приладів. Однак можна починати монтаж і зі збирання стояків і приступати до встановлення нагрівальних приладів після закінчення збирання. Така послідовність має певну перевагу. Воно полягає в тому, що у разі недостатньої точності підводок їх можна залишати без переробки, лише змістивши радіатори на деяку відстань від осі вікон. Секційні радіатори надходять із заводу-виробника зібраними до 7-8 секцій. На місці монтажу їх групують таким чином, щоб отримати кількість секцій, передбачених проектом.

Для розгортання та згортання ніпелів радіаторних секцій при їхньому групуванні застосовують радіаторні ключі. Ключ має з одного боку вушко для ручки, а з іншого - плоску викрутку належної ширини. Ширина повинна бути такою, щоб викрутка з невеликим зазором проходила через отвори ніпелів і упиралася у їхні внутрішні виступи.

При групуванні доводиться від'єднувати частину секцій від радіатора, або додавати (рис. 1). У першому випадку радіатор закріплюють на верстаті та у відкриті ніпельні отвори, верхні та нижні, вставляють на відповідну глибину два радіаторні ключі. Це роблять одночасно два працівники — ключами вони розгортають одночасно обидва ніпелі.

При необхідності збільшення числа секцій в радіаторі на верстат укладають обидві частини приладу, що з'єднуються, змащують верхній і нижній ніпелі оліфою, надівши на них прокладки, ввертають ніпелі від руки на 1-2 нитки різьби. Після цього підводять до ніпелів приєднувану частину радіатора і, діючи одночасно двома ключами, загортають ніпелі в секції вщент.

Ніпелі та радіаторні секціїмають з одного боку праве, а з іншого — ліве різьблення (мал. 55), тому необхідно обертати ключ вліво, якщо згортання здійснюється з боку секції з правим різьбленням, і вправо, якщо згортання робиться з боку секції з лівим різьбленням. При розбиранні радіатора надходять навпаки. Зазначена вище одночасність згортання або розгортання ніпелів вгорі та внизу потрібна для того, щоб запобігти перекісу секцій.

Згруповані радіатори піддають гідравлічному випробуванню на спеціальному стенді. Радіатор за допомогою спеціального пристрою підключається до гідравлічного пресу, заповнюється водою, одночасно випускається повітря. Гідравлічний прес створює необхідний тиск (не менше 4 кгс/см2 та не більше 8 кгс/см2). Якщо течі немає, тобто якщо стрілка манометра гідравлічного преса не падає, радіатор вважається таким, що витримав випробування. Течію, виявлену в місцях з'єднань, усувають підтягуванням ніпелів.

Перед установкою згрупованих і опресованих радіаторів на стінах їх бажано пофарбувати, попередньо прогрунтувавши по всій поверхні.

Під час встановлення нагрівальних приладів під вікнами необхідно дотримуватись наступних правил: – центр приладу повинен збігатися з центром вікна; допускається відхилення – не більше 20 мм; – відстань від підлоги до низу приладу має бути не менше 60 мм (для зручності прибирання підлоги під нагрівальним приладом), а від верху приладу до підвіконної дошки – не менше 50 мм (для того, щоб можна було знімати нагрівальний прилад для ремонту, не чіпаючи) підвіконної дошки); – нагрівальні прилади встановлюють так, щоб їх ребра розташовувалися вертикально; – у кожному даному приміщенні необхідно розташовувати всі нагрівальні прилади на одному рівні.

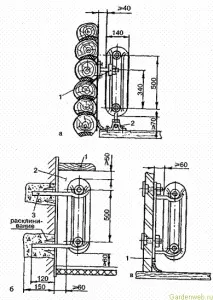

Радіаторивстановлюють на кронштейнах. Відстань від радіатора до стіни залежить від типу приладу та способу встановлення, а також від того, чи є прокладка труб відкритою або прихованою. На рис. 56 представлені варіанти встановлення чавунних радіаторів.

Для розмітки отворів під кронштейни краще використовувати шаблони. Шаблон зменшить час розмітки. Його можна випиляти з аркуша фанери. Висота і ширина шаблону повинні бути трохи більшими за розміри радіатора. У шсаблоні просвердлюють отвори у місцях монтажу кронштейнів. Шаблон встановлюють по схилу так, щоб його вісь симетрії збіглася з віссю віконного отвору.

У намічених отворах у шаблоні свердлять або пробивають шлямбур гнізда для установки кронштейнів.

Кронштейни кожного ряду - верхнього та нижнього - розташовують на одній горизонтальній лінії перпендикулярно до стіни. Кількість кронштейнів приймають із розрахунку, що один кронштейн повинен припадати на 1 м2 поверхні нагріву радіатора. У всякому разі, кронштейнів має бути не менше трьох на радіатор — один зверху і два знизу і не менше двох на ребристу трубу. Діаметри гнізд повинні бути такого розміру, щоб можна було вільно ввести кронштейн і замурувати цементним розчином. Кронштейн вводиться у гніздо на глибину щонайменше 120 мм.

Далі застосовують другий шаблон фіксації кронштейнів в цементної масі. У місці виходу кронштейна з маси його розклинюють відрізками арматури, сталевого листа або щебенем. Після застигання розчину шаблон знімається.

Використання шаблону для фіксації кронштейнів позбавляє необхідності правити кронштейни після затвердіння розчину.
